Замена ремня грм на лансер 9: инструкция, метки, сроки

Процедура замены

Замена ремня ГРМ Мицубиси Лансер 9 – непростая процедура, нуждающаяся в частичной разборке мотора и определённых условий. При этом необходимо наличие гаража, специализированного инструмента и классифицированного подбора заменяемых запчастей.

Поэтому надёжнее обратиться к специалистам, на станцию технического обслуживания, где всё для этого приспособлено. Однако поменять привод ГРМ на Лансер 9 допускается и самостоятельно, нужно для этого лишь иметь элементарные навыки в обслуживании и ремонте машины.

Алгоритм действий

• Поддомкратить автомобиль с правой стороны, затем снять переднее колесо и подкрылок.
• Укрепить машину для устойчивости, подложив под неё дополнительную опору.
• Вначале у двигателя необходимо снять привод гидроусилителя руля (ГУР).
• Снять привод генератора и помпы.
• Демонтировать шкив коленвала, предварительно открутить болт.

Снимаем верхнуюю защитную крышку Поставить метки на распредвал и коленвалах

Осторожно пассатижами удалить пружину натяжного ролика с последующим его снятием. Вывернуть крепёж от помпы ГУР и опоры мотора

Демонтировать основание подвески. Заменить привод ГРМ

Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Сборку двигателя на Лансер 9 производить в обратном порядке.

Установочные метки

При разборке и сборке мотора на Лансер 9 особое внимание нужно уделить узлам кривошипно-шатунного механизма (КШМ) и ГРМ, так как они взаимосвязаны между собой. Перед тем как разъединить данные механизмы, нужно предварительно выставить метки на соответствующих валах этих устройств. Для выставления меток проворачивают коленвал

Для выставления меток проворачивают коленвал.

Для двигателя SOHC

Метка распредвала должна быть совмещена с меткой на головке блока цилиндров.

Установочная метка SOHC

Метка коленвала должна быть установлена с меткой на блоке цилиндров на обоих типах двигателя. Чтобы увидеть данную метку необходимо снять шкив привода генератора и насоса гидроусилителя.

Метка коленвала для всех типов двигателя

Для двигателя DOHC

Необходимо чтобы две метки распредвала встала напротив прорезей на задней крышке ГРМ. Метку коленвала необходимо установить аналогично метки двигателя SOHC.

Установочные метки DOHC

Дополнительный способ проверки

Существует еще один способ убедиться, что поршень первого цилиндра находится в ВМТ.

Для этого нужно:

1. Вывернуть свечу в первом цилиндре.
2. Выставить поршень в ВМТ. Для этого в отверстие цилиндра с лёгким натягом установить пробку, затем включить 5-ю передачу и поставить колесо на место. Плавно поворачивать его по часовой стрелке. Как только пробка вылетит, значит пошёл процесс сжатия и поршень находится в верхнем положении.
3. Установить метку по шкиву коленвала.
4. После этого выставить по метке распредвал.

Перед снятием натяжного ролика рекомендуется зафиксировать между собой вышеупомянутые валы. Для этого можно шестерни связать между собой проволокой или стянуть хомутами и прикрепить к крепёжному болту шкива.

При сборке двигателя на Лансер 9 особое внимание нужно обращать на метки, следовательно, правильнее сначала будет установить натяжной ролик, ремень и только после этого проворачивать натяжитель. При внимательном отношении к такой процедуре, метки ГРМ Лансер 9 должны совпасть с выступающими отметками на корпусе мотора. Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток

Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток. Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть.

Натяжение ремня ГРМ

Во время сборки двигателя Мицубиси Лансер 9, перед тем как устанавливать верхнюю крышку привода ГРМ, нужно произвести натяжку привода.

Для этого необходимо:

1. Провернуть коленчатый вал на один или два оборота по часовой стрелке и установить поршень первого цилиндра в ВМТ.
2. Снять крышку с технологического отверстия.
3. Убедиться, что крепление натяжного ролика ослаблено, следовательно, он под действием пружины натягивает ремень.
4. Проверить зазор между приводом ГРМ и крышкой. Номинальное значение должно составлять 31–34 мм.
5. Затянуть крепёжный болт ролика.
6. Установить крышку технологического отверстия.
7. Поставить верхнюю крышку привода ГРМ.

После замены привода и натяжения ремня завести машину и проверить работу двигателя.

Пошаговая замена с выставлением меток

Срок службы ремня ГРМ Митсубиси Лансер 9 истёк или поломка случилась раньше? Необходимо сразу же провести замену детали. К счастью, ремонт вполне проводим своими руками и требуют от владельца лишь наличия определённого инструмента и базовых навыков автослесаря.

Замена осуществляется при помощи следующих приспособлений, то есть их наличие обязательно:

• торцевые головки размерностью 10, 12, и 19;
• гаечный ключ «на 10-12»;
• плоскогубцы;
• отвёртка;
• ветошь для протирания пыли и грязи;
• перчатки.

Mitsubishi Lancer 9 ремень грм Алгоритм замены детали включает выполнения следующих действий.

1. Поставьте автомобиль на ровную поверхность и демонтируйте переднее колесо с правой стороны (не забудьте надёжно зафиксировать машину). Снимите правый сектор брызговика мотора, для этого открутите 2 болта и подденьте его отвёрткой.
2. После того, как доступ к шкиву коленвала получен, необходимо открутить его тоже. Для этого необходимо выкрутить крепление шкива, представленное болтом. Проще всего это сделать на 5-ой передаче и с зажатым тормозом.
3. Открутив элемент шкива, откройте капот и демонтируйте защиту ремня ГРМ путём откручивания креплений ключом 10-ой размерности
4. Следующим шагом снимите шкив водяного насоса (помпы). Для этого заклиньте её отвёрткой и демонтируйте крепления при помощи головки «на 10».
5. Снимите защиту ремня снизу и выставьте метки на двух валах. Это делается на 5-ой передаче путём прокручивания накинутого на посадочное место колеса. Вращать необходимо по часовой стрелке до тех пор, пока метка распредвала не совпадёт с меткой, расположенной на моторе. Если всё правильно, то метка коленвала также расположится в верном положении.
6. Теперь можно отогнуть ролик натяжения, используя плоскогубцы, и снять его, выкрутив болты крепления.
7. Подоприте двигатель и снимите мешающую дальнейшим действия опору.
8. Последним шагом перед самой заменой ремня является демонтаж болта, соединяющего крепление опоры и компрессора гидроусилителя.
9. Снимите зубчатую деталь ГРМ. После этого категорически запрещено крутить коленвал и распредвал, иначе собьются метки.
10. Поставьте новый ролик ремня (без пружины). Поместите на шкивы новый элемент с максимальным натяжением относительно ролика. Теперь можно надеть саму пружину натяжения, которая автоматически натянет ремень. После не забудьте затянуть болт крепления ролика.

Осталось собрать конструкцию в первоначальное состояние и продолжить эксплуатировать автомобиль.

Выставьте метки ВМТ (верхней мёртвой точки) на коленчатом и распределительном валу, упомянутые в 5 и 9 пунктах процесса замены.

1. Поставьте автомобиль на 5-ую передачу.
2. Найдите две метки: одна расположена на блоке двигателя, другая – на самом распредвалу (показано на фотографии выше).
3. Начните крутить вал по часовой стрелке до тех пор, пока метки не совпадут (будут находиться примерно на одном положении).
4. После проведения совмещения меток распредвала и блока двигателя, проверьте аналогичные метки на коленвале. Если всё сделано правильно, метка коленчатого вала также должна совпасть с меткой на блоке мотора.

Замена ремня ГРМ

Ремень ГРМ необходимо менять через каждые 90000 км. Также рекомендуется заменить ремень ГРМ, если при осмотре будут обнаружены:

Отчет по замене ремня ГРМ на Mitsubishi Lancer 9 2.0 находится здесь.

Для замены ремня ГРМ Вам потребуются: торцовые головки на 10, на 12, на 19. Ключ на 12 и пассатижи.

Каталожные номера ремня ГРМ:

Каталожные номера ролика натяжителя:

Mitsubishi не производит ни ремень, ни ролик. Поэтому нет смысла покупать оригинальный ремень с роликом под лейблом Mitsubishi, в коробке все равно будут родные заменители: SUN A343YU100 и NTN JPU57-008A-4.

Если по счету у вас вторая замена ремня ГРМ, можно заменить:

Каталожные номера ремней генератора и гидроусилителя:

Приступим к замене ремня ГРМ на Mitsubishi Lancer IX 1.6 (4G18).

1. Можно обойтись без ямы, для этого достаточно поднять машину домкратом и снять правое переднее колесо, не забыв при этом подложить под лонжерон доски:

2. Ослабляем болты на генераторе и компрессоре гидроусилителя, затем снимаем ремни. Если Вы не собираетесь менять ремни навесного оборудования, то желательно запомнить в какую сторону вращались ремни, чтобы потом не допустить вращения ремня в обратную сторону

Конечно, может быть это излишняя осторожность, но лучше сделать это так

3. Необходимо открутить крепления защитного кожуха и вытащить пистоны:

4. После этого нам открылся вид на шкив коленвала. Открутить его иногда бывает большой проблемой:

5. Выкручиваем болт, который крепит шкив на коленвале. В книге от третьего рима советуют взять старый ремень генератора, зажать его плоскогубцами и открутить! Но так скорее всего не получится…

Если машина стоит на яме или подъемнике, можно попробовать открутить болт следующим образом:

Однако у меня так сделать не получилось, не было крепкого воротка. Поэтому решил попросить помощи у стартера. Для этого нужно:

На приведенной ниже фотографии вороток упирается в рычаг. Движение шкива коленвала происходит по часовой стрелке, следовательно, болт в это время будет откручиваться.

6. Шкив коленвала наконец-то откручен:

7. Если Вы дошли до этого шага, то можно считать, что больше половины сложного пути пройдено. Теперь можно снять верхний защитный кожух ремня ГРМ. Для этого откручиваем 3 болта ключом на 10:

8. Снимаем шкив с помпы (водяного насоса), клиним его отверткой и откручиваем 4 болта. Для этой цели лучше использовать головку на 10.

9. Снимаем нижний защитный кожух ремня ГРМ:

10. Теперь необходимо выставить метки на коленвале и распредвале. Для этого ставим машину на 5 передачу, затем накидываем колесо и вращаем его по часовой стрелке. Метка на распределительном вале должна совпасть с меткой на блоке двигателя:

11. Когда метка совпала на распредвале, должна была совпасть и метка на коленчатом вале:

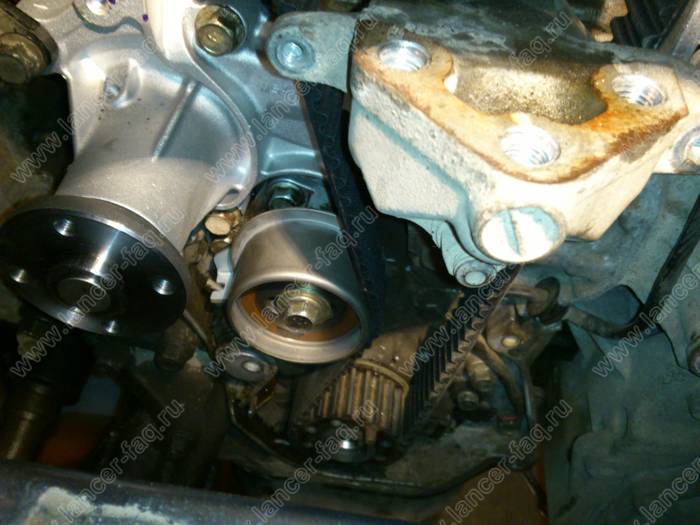

12. Отгибаем плоскогубцами пружину — натяжитель ролика и снимаем её. Выкручиваем болт крепления ролика:

13. …и снимаем его:

11. Снимаем опору двигателя, при этом не забывая подпереть двигатель:

12. Откручиваем болт, который соединяет место крепления опоры и компрессор гидроусилителя. Теперь снятию ремня ГРМ ничего не мешает:

Внимание: после снятия ремня ГРМ, категорически запрещается проворачивать коленчатый и распределительный валы!

13. Теперь необходимо поставить закрутить на место новый ролик, пружину при этом не устанавливаем:

14. Одеваем на место новый ремень ГРМ. Старайтесь одевать ремень таким образом, чтобы противоположная сторона ролику была как можно туже натянута:

15. Одеваем на место пружину, затем натяжение ремня должно выставиться автоматически прижимной силой пружины. После этого затягиваем центральный болт ролика:

16. Собираем все в обратной последовательности.

Комментарии (160)

Вчера тоже поменял ремень, правда он мог еще побегать…. Спасибо за отчет, болт тоже замучился срывать — но я его победил ремнем генератора держал (накинул на компрессор) — тяжело, но сдернул. Проблема возникла потом — когда все сделал — че-то застучало так легонько внутри, я все сделал по меткам, старый ремень был прослаблен, новый пришлось второй раз переставлять на 1 зуб(метки чтоб «ближе» были) — стало все нормально. Там на нижней шестеренке неудобно точно выставлять метки, лучше получается по шкиву и нижней крышке ремня ГРМ.

Подбираем запчасти на замену

Вместе с ремнем ГРМ на Митсубиси Лансер 9 1.6 замене подлежит и натяжной ролик, поэтому его тоже нужно приобретать. Выбрать можно как оригинальные запчасти, так и их аналоги.

Оригинальными для Lancer 9 являются ремни Mitsubishi с индексами MD342154 и 1145А051.

Аналогами для них выступают расходники:

• Gates (5535XS);
• Contitech(CT1008);
• Sun (A343YU100).

Что касается ролика, то оригинальная запчасть носит индекс Mitsubishi MD356509.

В качестве аналога можно использовать ролики NTN JPU57-008A-4 или NEP57008A6.

Также стоит отметить один факт – автопроизводитель Mitsubishi расходные материалы – ролики и ремни самостоятельно не изготавливает. Из-за этого нередко встречается такая ситуация, что автовладелец заказывает оригинал, а ему приходят аналоги – ремень производства Sun и ролик NTN.

В действительности эти запчасти и являются оригинальными – именно их устанавливает автопроизводитель на двигатели с завода, поэтому искать детали с только лейблом Mitsubishi особого смысла не имеет, и можно спокойно устанавливать на авто продукцию Sun и NTN.

Сейчасчитают Проверка ДТОЖ или как избежать сбоев в работе двигателя

2.8k

Mitsubishi Outlander 2021/2022 – новый кроссовер 4 поколения от японского бренда

26.6k

Альтернативный метод откручивания шкива коленчатого вала

Один из самых сложных моментов при разборке двигателя – выкручивание крепежа шкива коленчатого вала. Этот болт нередко «прикипает» и сорвать его с места затруднительно, и сделать это путем блокировки двигателя коробкой и тормозами удается не всегда.

В качестве альтернативы указанного метода срыва болта можно использовать стартер (хотя не желательно).

Технология его выполнения такова:

• Отсоединяем провода от катушек зажигания и форсунок (чтобы в процессе откручивания болта не произошел запуск двигателя);
• На болт надеваем длинный ключ и проворачивая коленвал, подводим ключ так, чтобы он упирался в рычаги подвески или землю;
• Садимся в авто и кратковременно (не более 1 секунды) включаем в работу стартер;
• После каждого включения проверяем, удалось ли сорвать болт.

Мощности стартера при хорошо заряженном АКБ вполне достаточно, чтобы сорвать болт шкива. Но этот метод следует использовать только в крайнем случае, если другие способы результата не принесли.

Замена ремня привода генератора и водяного насоса Mitsubishi Lancer 9
