Рено логан замена жидкости гур

Процесс замены масла

Для этого не потребуются специальные инструменты, достаточно будет использовать подручные средства, имеющиеся у каждого в гараже.

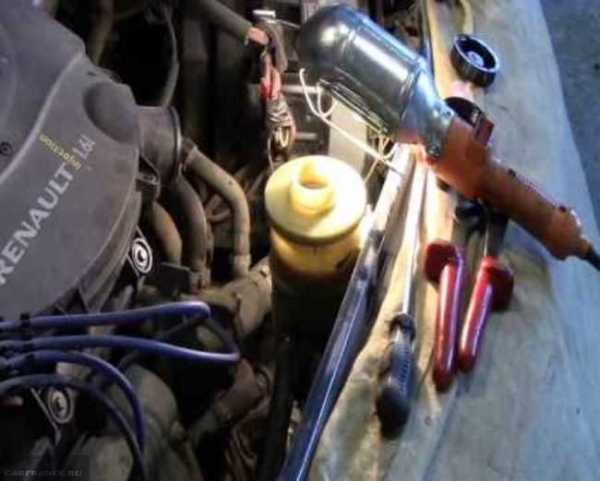

• Откройте капот, там вы обнаружите бак, в котором находится смазочная жидкость для системы сервопривода. Доступ к нему преграждает патрубок системы вентиляции, его придется демонтировать. Для этого просто ослабьте хомуты на его краях при помощи крестовой отвертки или гаечного ключа (в зависимости от шляпки болта);
• Далее следует выкрутить винт, который удерживает бачек на корпусе, для того что бы приподняв его можно было поместить под бак емкость для слива отработки. Для этих целей сгодится обрезок пластиковой бутылки объемом не менее двух литров;
• После этого ослабьте хомуты на патрубках, идущих к бачку, и слейте в подставленную емкость всю имеющуюся внутри отработку;
• Сам бак после этого можно вынуть и отложить на время;
• Вернув емкость для отработки на прежнее место, следует направить в нее патрубки и совершить несколько полных оборотов руля в обе стороны. Это обеспечит полный слив отработанного масла из системы сервопривода;

• Отложенный бачек ГУР следует очистить от остатков масла и промыть его. Вместе с ним вымыть требуется и фильтр, расположенный на его горловине;
• Для промывки используется бензин, лучше всего опустить бак в тару с ним, перед этим выньте из горловины колбу сетки очищающей смазку. Тряпкой или щеткой удалите остатки масла со всех мест, где это возможно;
• После масляный бачек можно поставить на свое место, зафиксируйте его болтом к корпусу и подсоедините к нему патрубки, надежно притянув их хомутами;

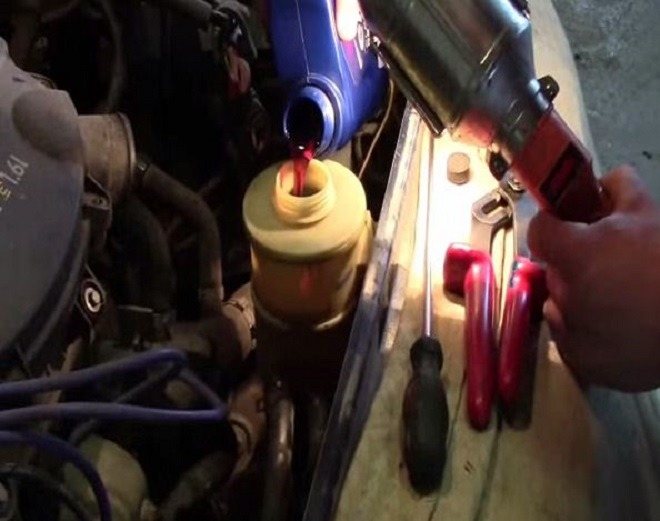

• Далее влейте новое масло ГУР в систему, и совершите несколько оборотов руля в обе стороны, для того что бы система наполнилась смазкой;
• Проверьте заливаемый уровень масла в системе сервопривода, закрутите пробку и приступайте к последней процедуре;
• Следует завести автомобиль и проворачивать рулевое колесо, насос начнет прокачивать масло по системе ГУР, и смазка попадет в труднодоступные места. Далее снова проверьте уровень масла, он значительно снизится, поэтому потребуется еще раз его долить;
• Верните на место воздушный патрубок, который препятствовал снятию бачка, и процедура замены масла в гидроусилителе руля Рено Логан завершена.

Обратите внимание на цвет отработки, если он слишком темный, это может означать, что насос, прокачивающий смазочную жидкость по системе в скором времени выйдет из строя и его придется заменить. Во время работы, лопасти насоса изнашиваются и в масло попадают их мелкие частицы, которые и окрашивают его в темный цвет

Если вы не уверены в том, что сможете самостоятельно заменить смазочную жидкость в ГУР то в данном случае лучше обратиться в сервисный центр. Хотя как выяснилось, ничего сложного делать не придется, и любой автовладелец справится с заменой масла в системе сервопривода Логан без дополнительной помощи.

Так ли важно масло в ГУР

Гидроусилитель – это один из важнейших элементов управления авто. От его функционирования напрямую зависит степень управляемости авто. Если не следить за состоянием этого узла, то в экстренной ситуации усилий ГУРа не хватит для быстрого поворота колеса и совершения маневра. Вылиться это может в серьезное дорожно-транспортное происшествие.

Конструкция узла включает в себя насос, распределитель, гидроцилиндр, соединительные шланги, бачок с рабочей жидкостью. Последняя это как раз и есть масло гидроусилителя руля. Основное усилие создается насосом, но его работа будет абсолютно бесполезной, если масло не соответствует необходимым требованиям, при этом уже потеряло свои эксплуатационные качества. В целом масло для ГУР выполняет ряд функций:

• Смазка. Любые движущиеся детали необходимо смазывать. Это минимизирует трение, образование металлической стружки и продлевает срок службы агрегата.
• Отвод температуры, что сводит шанс перегрева практически к нулю.
• Масло в ГУР Рено Логан защищает элементы конструкции от коррозии. Состав образует на поверхности тончайшую защитную пленку, которая препятствует окислению металла.

Таким образом, работа ГУР невозможна без масла, поэтому при утечках их необходимо срочно устранять. Устаревшее масло требует замены, иначе с усилителем могут возникнуть проблемы. Поломка насоса или других комплектующих узла потребует дорогостоящей замены. Дополнительно корректная работа усилителя продлевает ресурс непосредственно рулевой рейки, поэтому обращаться в ремонт водителям придется реже.

Это интересно: Какой объем масла в двигателе Рено Логан — сколько лить и уровень

Регламент замены

С заменой основных рабочих жидкостей (моторного масла или охлаждающей жидкости) у водителей вопросов практически не возникает. Однако, когда менять масло в ГУРе Renault Logan, знают далеко не все владельцы. Здесь стоит обратиться к техническому руководству вашего транспортного средства. Производитель советует менять масло гидравлического усилителя через каждые 40 тысяч километров пробега. Это актуально для моделей, выпущенных в последние 5-8 лет. Если говорить о более старых Рено Логан, то новый состав следует заливать каждые 25-30 тысяч километров.

При покупке б/у автомобиля водители советуют поменять масло сразу же. Неизвестно, сколько уже использовался старый состав. При простое машины больше 1 года также следует провести замену. Естественно, при низком уровне жидкости в бачке рекомендуется долить совместимый или залить полностью новый состав.

Виды масел

Прежде чем говорить о выборе конкретной марки масла, давайте выясним, какие в принципе существуют виды этой рабочей жидкости. Производители выпускают как специальные составы, которые предназначены для использования в системах ГУР, так и жидкости совместимые с КПП. Выделяют два основных вида:

• Минеральные. Эти составы используются чаще всего в системах с большим количеством резиновых деталей (уплотнителей и тому подобного). При воздействии высоких и низких температур резина теряет свои качества. Чтобы этого не допустить, применяют минеральное масло. Оно щадяще относится к резиновым компонентам, имеет низкую стоимость. Есть и ряд минусов: высокая вязкость, склонность к вспениванию и небольшой срок службы.
• Синтетические. Часть этих масел оказывает разрушающий эффект на резиновые детали. Отдельные производители усовершенствовали состав силиконом, который нейтрализовал этот эффект. Синтетика имеет малую вязкость, долговечна, сохраняет свои качества в широком диапазоне температур и отличается лучшими смазывающими, антикоррозионными, и пеноподавляющими свойствами. Естественно, за это приходится платить.

Также существует условная классификация жидкостей по цвету. Это дополнительная информация. Она не является абсолютной, так как отдельные производители могут использовать в своих продуктах красители. Чаще всего, конечно же, на рынке продаются составы следующих цветов:

• Красный. Считаются наиболее качественными. Они изготавливаются на основе синтетики. Подобные составы также часто применяются в АКПП, но имеют достаточно узкую спецификацию применения.
• Желтый. Как правило, это минеральные масла, которые нередко применяются для коробок передач. В качестве примера можно привести продукцию немецкой фирмы Daimler.
• Зеленый. Считается универсальным, но применяются только в механике или лишь как жидкость для гидроусилителя руля. Отличается высокой вязкостью. Основа может быть как минеральная, так и синтетическая.

Теперь вы сможете визуально на цвет определить тип масла. Перед тем как что-либо заливать, обязательно изучите спецификацию, поскольку цвет жидкости еще не 100% показатель.

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

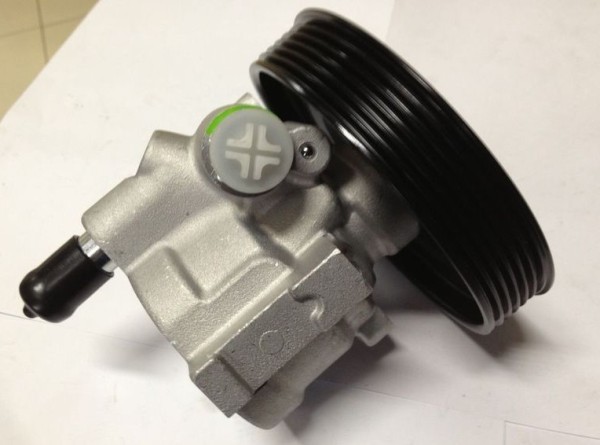

Как выбрать насос и поменять ремень?

Ремень в гидроусилителя руля тоже подлежит замене. Автопроизводитель не даёт точного ответа на вопрос, через сколько времени его нужно менять, но опытные водители рекомендуют цифру в 100–150 тысяч километров пробега. Кроме того, ремень и масло заменяются в случае, если ГУР начинает гудеть. Возникновение посторонних шумов в работе автомобиля всегда свидетельствует о неисправности.

В некоторых случаях проблема кроется в насосе, и более рациональным решением станет покупка новой детали. Выбирая насос, нужно учитывать производителя и номер артикула, чтобы избежать подделки. Например, на Рено Логан рекомендуются насосы с кодами 491100699R и 7700435692 от фирмы Francecar. После замены детали и заливки нового масла, посторонние звуки в гидроусилителе руля пропадут.

Для замены ремня понадобится ключ на «14».

Операция осуществляется в пять действий:

1. Ослабляется затяжка крепёжных элементов насоса ГУР.
2. Раскручивается регулировочный болт, спецификация которого — уровень натяжения ремня.
3. Когда ремень ослаблен, можно приступать к его снятию со шкивов насоса ГУР, кондиционера и коленчатого вала транспортного средства.
4. Установка проводится в обратном порядке.
5. В завершение регулируется уровень натяжения ремня, который находится в насосе ГУР.

После замены насоса или ремня ГУР продолжает функционировать в штатном режиме, а давление масла в ГУР остаётся на стабильном уровне, необходимом для работы всей системы рулевого усиления.

Рено Логан замена жидкости гур

Сервопривод управления руля сейчас обязательный элемент в современных машинах из-за конструктивных особенностей. Французы установили на Рено Логан усилитель рулевого управления гидравлического типа. Многие не утруждаются касательно ремонта и текущего обслуживания этой детали. Но установлена определенная периодичность его осмотра и проведения регламентных процедур. Данная статья посвящена нормам времени и алгоритмам по замене масла в таком узле как сервопривод руля. Без труда каждый поймет, как происходит замена масла в гидроусилителе руля.

Типы ГУР

Рулевой усилитель подразделяется на несколько видов:

• Стандартный насос, чей привод имеет ременную передачу.
• Для запуска электронасоса используется электродвигатель.
• Рейка рулевой системы является только электрической.

Конструкция Рено Логан спроектирована так, что использует лишь классическую начинку ГУРа, которая стала надёжной и проверена временем.

Для того, чтобы залить масло в ГУР на французской модели Renault Logan, его нужно купить.

Приобретая масло ГУР, следует знать, какой именно тип масла разрешен к использованию на данной марке авто.

Как заменить масло в ГУР

Замена жидкости в гидроусилителе руля процедура не сложная, не нужно быть специалистом большого класса, а также покупать специальный инструмент, достаточно использовать обычные плоскогубцы для разжима хомутов с патрубков.

1. В подкапотном пространстве, после открытия, сразу находим бак гидроусилителя.
2. Для удобства дальнейших мероприятий следует снять трубку воздушного забора с системы впуска.
3. Выкручивается болт, закрепляющий бачок расширителя масла, после чего следует подставить под бачок емкость для слива отработки масла. Можно отрезать днище канистры.
4. Ослабляются хомуты на шлангах, после происходит слив старого масла в емкость.
5. Бачок отводиться в сторону, к нему обратимся позже.
6. Для полного избавления жидкости из системы, следует прокрутить руль от крайнего положения до крайнего.
7. Следует всего совершить пять циклов по рейке, и замена масла в гидроусилителе руля будет завершенной.
8. После полного освобождения системы от жидкости, следует промыть фильтровой барьер и бачок.
9. Резервуар ГУРа ложится в емкость с бензином, из него извлекается сосуд сетки фильтра и выполняется доскональная очистка.
10. Чистый бачок Рено Логан следует смонтировать на штатное место и зафиксировать болтом, убрав перед этим емкость с отработкой.
11. Для прокачки системы, необходимо наполнить бак новым маслом и выполнить действия по прокрутке руля из стороны в сторону до крайних положений.
12. Заводиться мотор, и данная процедура с рулевым колесом дублируется, но при функционирующем насосе, после добавляется масло до нормы.
13. Воздушный шланг устанавливается на свое место.

Замена жидкости в гидроусилителе руля на Рено Логан в системе рулевого управления завершены.

В случае, если жидкость в заливном резервуаре ГУРа потемнела, то придется вскоре менять насос.

Темная окраска жидкости – свидетельство того, что в нем появились сторонние частицы в результате износа лопаток насоса. При этом, данная комплектующая не может быть восстановлена, она меняется в комплекте, и соответственно нужна замена масла в гидроусилителе руля. Действия по замене насоса ГУРа достаточно трудоемки и их лучше осуществлять профессионалам. В случае наличия нужного инструмента и достаточного опыта, данную процедуру можно легко выполнить самостоятельно.

Когда требуется официальная замена?

По заявлению производителя первый раз заменить масло в ГУР желательно через 40 тысяч километров или через два года эксплуатации Рено. В этот же период производится осмотр, узла, а при необходимости и ремонт вышедших из строя элементов. Но, несмотря на такие рекомендации, рабочая жидкость может потребовать более ранней замены.

О замене можно говорить при появлении следующих симптомов:

• Неприятное зловоние.
• Потемнение масла ГУРа.
• Появление в составе мелкой металлической стружки (мусора).

В упомянутых случаях может потребоваться последующая проверка элементов гидроусилителя и ремонт вышедших из строя узлов. Если не заливать рабочую жидкость (при снижении уровня) или не менять состав при упомянутых выше симптомах, то температура смазывающей жидкости растет, как и риск поломки всего механизма. В дальнейшем не избежать более серьезных затрат на ремонт ГУРа Renault Logan. Минус и в том, что гидрусиление перестает нормально работать, а водителю сложнее рулить, что повышает риск попадания в ДТП.

Выберете модификацию т/с для поиска жидкость гур

• Renault Logan I LS Седан 1.0 Hi-Flex 76 л.с. id11675 Двигатель: объем — 1 л., мощность — 76 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.4 75 л.с. id24524 Двигатель: объем — 1.4 л., мощность — 75 л.с., тип — бензиновый, модель — K7J 710. Привод: передний. Год выпуска: 2004-2012
• Renault Logan I LS Седан 1.6 87 л.с. id24525 Двигатель: объем — 1.6 л., мощность — 87 л.с., тип — бензиновый, модель — K7M 710. Привод: передний. Год выпуска: 2004-2012
• Renault Logan I LS Седан 1.6 90 л.с. id11676 Двигатель: объем — 1.6 л., мощность — 90 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2008-2012
• Renault Logan I LS Седан 1.6 Flex 92 л.с. id11677 Двигатель: объем — 1.6 л., мощность — 92 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.6 Flex 95 л.с. id101075 Двигатель: объем — 1.6 л., мощность — 95 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.6 105 л.с. id25660 Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — бензиновый, модель — K4M 690. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.6 Flex 107 л.с. id11678 Двигатель: объем — 1.6 л., мощность — 107 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007-2010
• Renault Logan I LS Седан 1.6 109 л.с. id11687 Двигатель: объем — 1.6 л., мощность — 109 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.6 112 л.с. id57894 Двигатель: объем — 1.6 л., мощность — 112 л.с., тип — бензиновый, модель — K4M 697. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.6 Flex 112 л.с. id100955 Двигатель: объем — 1.6 л., мощность — 112 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.5 dCi 65 л.с. id107938 Двигатель: объем — 1.5 л., мощность — 65 л.с., тип — дизель, модель — K9K 794. Привод: передний. Год выпуска: 2011-2012
• Renault Logan I LS Седан 1.5 dCi 68 л.с. id25659 Двигатель: объем — 1.5 л., мощность — 68 л.с., тип — дизель, модель — K9K 792. Привод: передний. Год выпуска: 2007-2012
• Renault Logan I LS Седан 1.5 dCi 86 л.с. id9286 Двигатель: объем — 1.5 л., мощность — 86 л.с., тип — дизель, модель — K9K 796. Привод: передний. Год выпуска: 2008-2012

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Замена жидкости ГУР Рено Логан своими руками

Для замены масла в ГУРе Renault Logan  необходимо приобрести 2 литра качественной рабочей жидкости, полностью подходящей по свойствам и допускам

При этом важно купить качественный продукт, так как в продаже встречается большое количество подделок

Из инструментов потребуется подготовить:

• шприц медицинский 20 «кубиков»
• набор гаечных и торцевых ключей,
• емкость для слива отработки

Для замены масла в ГУР желательно также пригласить помощника. Чтобы поменять масло, необходимо освободить доступ к бачку ГУР (отодвинуть патрубок вентиляции, ослабив на нем хомут гаечным ключом).

Далее отключается АКБ, после чего при помощи откачивается из бачка как можно больше старого масла. Опустошив бачок, необходимо открутить его крепежи и отсоединить патрубки, идущие к бачку. Сняв бачок, его можно промыть соляркой в целях удаления грязи.

Следующий шаг – прокачка гидроусилителя. Для этого  сливной патрубок (обратка) опускается в тару, при этом патрубок подачи вставляется в емкость с чистой жидкостью.

Затем мотор можно кратковременно завести и покрутить колеса в разные стороны

При этом важно, чтобы в систему не попал воздух. Если из сливного патрубка пошла свежая чистая жидкость, это говорит о том, что новое масло «вытеснило» старое.

Теперь бачок гидроусилителя можно ставить на место и подсоединять патрубки. Далее масло заливается в бачок до уровня максимум. Затем, не заводя мотор, можно аккуратно прокрутить рулем  от упора  до упора. Еще один способ- кратковременно завести мотор и быть готовым долить масло при резком падении уровня.

Когда уровень жидкости при прокрутке руля  не меняется, а также не видно пузырьков воздуха, необходимо выставить уровень масла в бачке между отметками «минимум» и «максимум».  На этом процесс замены жидкости  ГУР Рено Логан считается завершенным

Какое масло заливать в ГУР Рено Логан?

По рекомендациям производителя, стабильность и надежность оборудования узла гарантированно обеспечивают масла синтетического и полусинтетического состава, соответствующие стандартам D2 ATF и PSF. Эти жидкости для гидроусилителя отвечают требованиям вязкости и плотности, а их характеристики сохраняются в температурном режиме до -36°C.

На заводе в ГУР Рено Логан залит состав ELF RENAULTMATIC D2. Его же руководство по эксплуатации и ремонту рекомендует использовать при последующих обслуживаниях системы.

ELF RENAULTMATIC D2

При использовании автомобиля в условиях, влекущих за собой повышенную нагрузку рулевого управления, в случае эксплуатации в условиях экстремально низких и экстремально высоких температур, а также при постоянных температурных скачках, желательно вливать составы, соответствующие стандарту D3. Некоторые водители используют масло Elf Renault Matic G3. Однако по поводу целесообразности замены масел класса D3 веществами стандарта G3 в системе гидроусилителя Logan единого мнения нет, поскольку некоторые отмечают, что ГУР стал работать лучше, а некоторые жалуются на ухудшение.

Elf Renault Matic G3

Среди аналогов допускается использование масел Mobil ATF с маркировкой 220 или 320, Liqui Moly ATF 1100, Castrol ATF группы D2 или D3.

Liqui Moly ATF 1100

Обратите внимание, что смешивать масла разных типов категорически нельзя, поскольку из жидкости образуется пена, которая отрицательно влияет на работу гидроусилителя, вплоть до полной его неисправности. Castrol ATF D3

Castrol ATF D3

Процедура замены жидкости ГУР

Необходимый инструмент

Для выполнения всех работ по замене жидкости ГУР, необходимо подготовить:

1. не менее 2 литров свежей жидкости, рекомендованной производителем,
2. 20-кубовый шприц со шлангом,
3. набор торцевых и рожковых ключей,
4. а также емкость для слива отработанной жидкости.

Процедуру замены жидкости следует начинать на прогретом автомобиле, с откачки из бачка ГУР жидкости при помощи шприца.

Начинаем с того, что выкачиваем при помощи шприца из бачка всю жидкость

1. Для удобства автомобиль следует установить на подъемник, эстакаду, смотровую яму или вывесить передок на домкратах. Можно вывесить перед авто при помощи пеньков
2. После откачки жидкости из бачка, следует снять аккумуляторную батарею вместе с кожухом.
3. Также следует снять другие пластиковые детали для полного доступа к патрубкам, идущим к рулевой рейке () и гидронасосу.
4. Для начала следует осмотреть всю систему на предмет трещин в бачке или следов утечки жидкости из системы ГУР.
5. Дальше будет снятие пустого бачка с креплений.
6. После этого от бачка отсоединяем патрубок, идущий от бачка к рулевой рейке (), не забыв заглушить при этом штуцер, на который был надет патрубок. Под низ бачка расположите пустую ёмкость, для слива в неё остатков жидкости ГУР
7. Определить сливной патрубок легко, т.к. он меньшего сечения, чем основной. Опускаем его в заранее приготовленную емкость. Шланги опускаем в ёмкость
8. Следующие действия лучше всего выполнять с помощником. После этого следует вращать рулевое колесо в обе стороны до упора, пока вся жидкость не вытечет через патрубок в подготовленную емкость. Чтобы ускорить процесс замены, можно запустить двигатель. При этом нужно помнить о том, что попадание воздуха в работающий гидронасос губительно для всей системы. Чтобы этого не произошло, помощник должен подливать жидкость в бачок, не допуская попадание воздуха в систему. Если делать без помощника, то нельзя заводить двигатель. Просто вращайте рулевое колесо до тех пор, пока жидкость не перестанет вытекать из сливных шлангов. Сливаем жидкость пока она не перестанет течь
9. После того как из патрубка начала течь свежая жидкость, его снова надевают на штуцер бачка, закрепляя стяжным хомутом.
10. В , после чего запускаем двигатель, после чего поворачивая рулевое колесо из одного крайнего положения в другое, следим за уровнем жидкости в бачке. помощник периодически доливает жидкость. Эту процедуру выполняют до тех пор, пока жидкость не перестанет уходить из бачка, а на ее поверхности не прекратиться появление пузырьков воздуха. Заливаем новое масло в бачок ГУР
11. Если все сделано правильно, рулевое колесо должно очень легко вращаться при работающем двигателе. После проверки работоспособности ГУР на место устанавливаются АКБ и все пластиковые детали. Не забудьте затянуть все стяжные хомуты, иначе вам не избежать утечки жидкости.

Решил заменить жидкость в ГУР. Купил жидкости два литра, по 360 рублей. Сама работа, ни чего сложного не представляет. Снимал один шланг, который с рейки идёт. Технология замены описана много раз. Снимаем шланг, направляем в ёмкость для слива. На заглушенном двигателе крутим рулём в обе стороны, пока не перестанет литься масло. Затем заводим на две — три секунды, масло ещё не много сливается. За тем, заливаем новую жидкость. Так же на заглушенном двигателе, крутим руль, несколько раз в обе стороны. За тем заводим, снова крутим. Ждём пока перестанет пениться, доводим уровень до нормы. Собственно всё. Но я пошёл несколько, более сложным путём. Делал промывку. Два раза. Ещё меня подстерегала небольшая неожиданность. Не было ни плоскогубцев, ни пассатижей в гараже. Увёз всё как то в другой гараж, а привезти забыл. Ехать было лень. А заменить жидкость сразу и прямо здесь очень хотелось. Нашёл таки выход, чем можно снять хомут. Маленький синий помощник мне помог. Кстати, датчик ГУР подтекает. Пока не нашёл его в продаже. Пообещали привезти. Далее смотрим фотки.

Подробнее о замене жидкости ГУР

На самом деле все гораздо проще. Выполнить процедуру по замене жидкости в системе ГУР самостоятельно может любой автомобилист, знающий принцип работы и обладающий необходимыми навыками по работе с инструментами. Необходимо лишь руководствоваться определенным несложным алгоритмом, речь о котором и пойдет в дальнейшем.

Бачок жидкости гидроусилителя на новом Рено Логан (фото редакционного автомобиля)

В автомобиле Renault Logan применена «классическая» схема гидроусилителя руля (ГУР). Она включает в себя бачок, расположенный в подкапотном пространстве рядом с левой стойкой и кожухом аккумуляторной батареи. Ниже расположены соединительные патрубки, гидронасос с ременным приводом от двигателя и золотниковый механизм рулевой рейки.

Какую жидкость использовать?

Бачок жидкости гидроусилителя

Если автомобиль эксплуатируется в тяжелых дорожных условиях, где имеют место большие нагрузки на рулевой механизм и сильные перепады температур, многие специалисты рекомендуют использование жидкости в ГУР стандарта D3.

Рекомендуем: Ремонт подрулевого переключателя на Renault Logan Prestige

Для замены жидкости ГУР рекомендуется использование только тех, которые рекомендованы производителем. Например, в ГУР лучше заливать жидкость Renault PSF, поскольку она производится как раз для применения в автомобилях Renault.

Среди жидкостей других производителей, рекомендованных к использованию, следует отметить:

• Castrol ATF D2 или D3,
• ELF ELFMatic G3,
• Liqui Moly ATF 1100,
• Mobil ATF 220 или 320.

Применение других жидкостей возможно только если параметры их вязкости соответствуют рекомендациям изготовителя.

Регламент замены

Регламент по замене жидкости в Renault Logan II — каждые 40000 км или раз в два года, в зависимости от того, что наступит раньше. Но проверять её уровень и состояние надо хотя бы раз в месяц. Работы можно совместить с проверкой уровня масла в коробке передач и с проверкой объёма моторного масла.

Несмотря на регламент, контролировать состояние жидкости необходимо самостоятельно. Если жидкость в бачке имеет выраженный темный цвет, в ней имеются частицы металла, а сама она имеет запах жженого моторного масла, значит ее необходимо менять вне зависимости от срока замены по регламенту или величины пробега.

Если автомобиль длительно не эксплуатировался, жидкость также придется заменить, за время простоя автомобиля в системе ГУР мог образоваться конденсат, который смешиваясь с жидкостью, образует эмульсию. Вследствие чего жидкость ГУР теряет свои свойства.

Какое масло можно доливать в ГУР на Рено Логан

В автомобилях семейства Логан, относящихся к фазе 1, 2 или 3, может присутствовать система ГУР. В её расширительный бачок с завода залита жидкость, которую не нужно менять весь период эксплуатации. Но надо контролировать уровень этой жидкости, и при необходимости доводить его хотя бы до отметки MIN. Мы рассмотрим, какое масло заливать в ГУР Рено Логан, если производится доливка. Отдельно будут даны рекомендации по выбору материала для замены.

Дальше на видео показано, где находится бачок ГУР в седанах последнего поколения (фаза 3).

https://youtube.com/watch?v=IqNm8MU4KOI

Доливка, фаза 1 и 2

Завод «Автофрамос» с 2005 по 2015 годы выпускал седаны Логан поколения I (фаза 1-2). Бачок ГУР в этих авто находится на кронштейне радиатора.

Находим расширительный бачок

С завода может быть залита одна из двух жидкостей: ELF Renaultmatic D2 или ELF Elfmatic G3. Второй вариант характерен для второй фазы. Понятно, что для доливки лучше использовать тот материал, которым система заправлена с завода.

При невозможности купить жидкость Elfmatic G3 можно долить другое масло – Renaultmatic D3 SYN. Но у двух этих материалов – разная основа. Делайте выводы.

Кстати сказать, на всех официальных сервисах для доливки используют один материал – Elfmatic G3. От фазы авто, притом, выбор не зависит.

Если в продаже увидите масло Elfmatic G3 SYN, не покупайте его. Это – синтетика, а нужна минералка (G3 без «SYN»).

Доливка, фаза 3

Под капотом авто последнего поколения бачок находится почти под решёткой радиатора (см. фото). Уровень контролируется по средней линии бачка. Тут нет ничего сложного.

Бачок ГУР в «фазе 3»

В процессе эксплуатации автомобиля надо контролировать уровень масла  и в КПП (коробке передач) и в двигателе (когда менять, сколько заливать — подробнее здесь).

Что касается выбора материала, из всех указанных выше вариантов для доливки подходит один – ELF Elfmatic G3.

Заводская жидкость ГУР в автомобилях семейства «Логан-2014» – такая же, как в Ладе Ларгус (MOBIL ATF 52475). Речь идёт об авто, выпускаемых заводом ВАЗ. Кстати сказать, масло «ATF 52475» можно разбавить другим – MOBIL ATF D/M.

Читатель понял, в чём смысл всего сказанного:

1. Ищем в рознице литровую упаковку материала MOBIL ATF 52475. Но это – сложно;

   Жидкость «ATF 52475», упаковка – пластик

2. При невозможности выполнить «пункт 1» покупаем масло ATF D/M;
3. Если нельзя выполнить и «пункт 2», остаётся один вариант – Elfmatic G3.

Замена, все фазы

Существуют два разных стандарта, DEXRON II и DEXRON III. И вроде бы, какое масло заливать в ГУР Рено Логан, явно указано в документации.

Таблица выбора ГСМ Рено

Но если не считать себя умнее инженеров «Автофрамоса» и ВАЗа, то надо лить именно DEXRON III. К тому же для этих масел есть результат тестов журнала «За рулём».

Десятка лучших

К сожалению, тесты проводились несколько лет назад. Поэтому в списке нет некоторых современных материалов – Motul Multi HF или Motul Multi ATF, например.

Неплохое масло стандарта DEXRON III для ГУР

Список, приведённый дальше, содержит проверенные временем варианты, а перечислены они в порядке «начиная от лучшего»:

1. ENEOS ATF III – «Масло Номер 1 в Японии», морозостойкость – до -46 C.
2. ZIC Dexron III – полусинтетика, низкая вязкость. Замерзает при -40 C.
3. Bizol ATF III – отличная морозостойкость (-47 C), почти нет пенообразования, но цвет не соответствует стандартам (жёлтый).
4. Mobil ATF D/M – хорошая морозостойкость и полное соответствие своему стандарту.
5. BP Autran DX III – не самые лучшие смазывающие свойства.
6. Luxoil ATF Dexron III – лучшая морозостойкость (-48 C), других явных достоинств нет.
7. ХАДО ATF III – не пенится, хорошо смазывает, но не отвечает требованиям по коррозионной стойкости.
8. Castrol Automatic TQ Dexron III – ещё один «прокол с коррозией».
9. Mannol Dexron III Automatic Plus – синтетика (не подходит). Нет стойкости к коррозии.
10. Elf Elfmatic G3 – в «За рулём» поместили этот материал на десятое место по одной причине: масло активно растворяет медь.

В системе ГУР нет никакой меди, и последний вариант будет одним из самых подходящих! Делайте выбор.

Замена жидкости ГУР + нежданчик — бортжурнал Renault Logan BlancMalle 2009 года на DRIVE2

Сегодня заменил жидкость гидроусилителя

Когда слил старое масло, помыл бачок, обнаружил, что генератор весь залит маслом, нет обратить на это внимание до слива. Сначала не мог понять в чем дело, в масле не только генератор, но и провода, на одном из которых датчик давления жидкости ГУР, но сам датчик то сухой! Пошел покурил интернета, оказалось, что датчик течет через разъем (фантастика прям) и это очередная болезнь логанов

Логан — сумка надежный.Посмотрел по наличию магазинов через инет, где было можно, везде на заказ, сегодня вечер субботы, завтра воскресенье :-(Заглушил датчик, как советовали люди в интернетах, якобы с заглушенным датчиком незначительно(практически незаметно) падают обороты, когда крутишь руль. Залил новую жидкость, попробовал. Что хочу сказать — не так уж и незначительно, мне так не нравится, на месте очень даже заметно. В общем пришел домой, заказал новый датчик, когда придет, снова сливать-заливать жидкость.Фоток у сожалению не делал, сорри, спешил сделать всё до темна.Делал всё по видеоинструкциям(спасибо авторам):

https://youtube.com/watch?v=LjpaInjh5zc

Цена вопроса: 1 081 ₽ Пробег: 51150 км

www.drive2.ru

Основные неполадки ГУР и варианты их устранения

Рулевая рейка Рено Логан с ГУР представляет собой достаточно надежный узел, который редко выходит из строя. Если за гидроусилителем следить, то эта система не будет беспокоить автовладельца. Чтобы не допустить поломки узла, нужно вовремя определять неисправности в его работе и, соответственно, своевременно производить ремонт системы. Каждый автовладелец должен время от времени проверять уровень вещества в бачке — если он падает, это говорит о необходимости проведения диагностики.

Какие неполадки характерны для усилителя:

1. Утечка масла. Такая неисправность может быть связана с поломкой датчика давления жидкости, проблему позволит решить замена устройства. Также утечка расходного материала может быть обусловлена механическим повреждением расширительного бачка или самих шлангов. Возможно, утечка масла осуществляется через соединители.
2. Водителю нужно прикладывать значительно больше усилий для вращения рулевого колеса. В данном случае необходимо заняться диагностикой для определения поломки. В том случае, если усилие для поворота руля чрезмерное и при этом равномерное, то возможно, причина заключается в приводном ремешке, его надо проверить в первую очередь. Возможно, ремешок износился или растянулся, тогда его надо будет поменять на новый. Если же состояние ремня нормальное, то нужно заняться более детальной диагностикой. Как показывает практика, может быть такое, что такие симптомы обусловлены неполадкам в работе элементов подвески либо механических составляющих системы рулевого управления. Необходимо более тщательно проверить шаровые опоры, рулевые пальцы, а также работоспособность рулевой рейки и прочих элементов.
3. Если при повороте рулевого колеса появились рывки, это может свидетельствовать о попадании воздушной пробки в систему, недостаточном давлении либо заедании золотника распредвала. Следует отметить, что образование воздушной пробки в системе может быть связано с поломкой контроллера давления. Если один из составляющих элементов дает течь, это может привести к попаданию воздуха в ГУР.
4. Неработоспособность усилителя также может быть связана с выходом из строя насоса. Такая проблема встречается довольно часто, обычно при поломке насоса приходится ставить новый агрегат.

Датчик давления ГУР

Это интересно: Рено Логан замена мотора печки: рассматриваем во всех подробностях
