Правила пользования зарядным устройством для акб кедр

Как пользоваться на примере ЗУ “Кедр Авто 4А”

Заряжать АКБ автомобиля устройствами “Кедр” несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение “Автомат”.
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

Наглядный пример, как происходит зарядка автомобильного аккумулятора с помощью устройства “Кедр Авто 4А”.

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим “Цикл”. Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Источник

Зарядное устройство КЕДР-М, схема и описание

Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

• режим автоматического отключения аккумуляторной батареи после окончания заряда;
• режим циклической работы (зарядно-разрядный), обеспечивающий восстановление емкости аккумуляторной батареи при частичной сульфатации пластины;
• режим дозарядки аккумуляторной батареи (постоянный заряд до полной ёмкости);
• защиту при неправильном подключении к аккумуляторной батарее или коротком замыкании выходных зажимов, после устранения которых устройство автоматически приходит в рабочее состояние.

Перед включением зарядного устройства внимательно ознакомьтесь с настоящим руководством по эксплуатации, с назначением и расположением элементов управления и назначением шнуров внешних соединений.

На лицевой панели расположены:

1. тумблер включения-выключения автоматики «ЗАРЯД-ДОЗАРЯД»;
2. держатель плавкой вставки;
3. тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ»;
4. амперметр;
5. световая индикация «ОКОНЧАНИЕ ЗАРЯДА».

Шнур включения зарядного устройства в электросеть и шнуры подсоединения устройства к аккумуляторной батарее находятся в отсеке задней стенки устройства.

Chardyncev › Блог › Ремонт зарядного устройства Кедр авто 10А»

Здесь, скорее, не ремонт, а свап. Зарядное отказалось заряжать АКБ. Пролежав неделю под столом, оно попало под мой паяльник. Я не мастер. Не шарю в электронике. Но… Много ума не надо, чтобы с помощью вольтметра понять, что с трансформатора напряжение всё же есть. При разных способах подключение переменное напряжение было 12.4 и 25 примерно. Подключился к 12 вольтам. Ток переменный. Валяются у меня разобранные блоки питания от ПК. Там на плате я видел диодный мост. Ищем. Выпаиваем из платы и припаиваем к выводам трансформатора.

При токе 8А диодный мост грелся сильно. Намазал термопастой и прикрутил к металлической пластине, на которой располагались два тиристора.

Позже конструкцию я поменял. Тиристоры выкинул (я же их не использую).

Вместо этой пластины поставил радиатор от того же БП, от которого был взят диодный мост.

Плату выкидывать не стал. От неё работает амперметр. Замерил температуру радиатора без вентилятора при 8А. Нагрел до 80c.

Поставил вентилятор. При 9-10А температура держится от 50с до 55с.

Между диодным мостом и предполагаемой АКБ поставил предохранитель 10А (10А — максимальный заявленный ток, который может выдать устройство изначально. Я его превышать не стал). Кстати, теперь ЗУ можно использовать, как блок питания.

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

• способно работать от бытовой сети 220 В ± 11 В;
• номинальное напряжение батареи, которую он заряжает — 12 В;
• минимальный ток заряда — 4,0 А;
• потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Мы сотрудничаем с:

СДЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: cdek.ru

OZON Логистика

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: logistics.ozon.ru

Boxberry

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: boxberry.ru

Энергия

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: nrg-tk.ruУважаемые клиенты

Обратите внимание.
Транспортная компания не страхует Ваши заказы с автомобильными запчастями, если они не упакованы в жесткую упаковку (обрешетка/паллет борт).
Если Вам требуется жесткая упаковка товара, дополнительно укажите данную информацию при оформление заказа в разделе комментарий к заказу.

ПЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: pecom.ruУважаемые клиенты

Обратите внимание.
Транспортная компания не страхует Ваши заказы с автомобильными запчастями, если они не упакованы в жесткую упаковку (обрешетка/паллет борт).
Если Вам требуется жесткая упаковка товара, дополнительно укажите данную информацию при оформление заказа в разделе комментарий к заказу.

Деловые Линии

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: dellin.ruУважаемые клиенты

Обратите внимание.
Транспортная компания не страхует Ваши заказы с автомобильными запчастями, если они не упакованы в жесткую упаковку (обрешетка/паллет борт).
Если Вам требуется жесткая упаковка товара, дополнительно укажите данную информацию при оформление заказа в разделе комментарий к заказу.

GTD (КИТ)

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: gtdel.comУважаемые клиенты

Обратите внимание.
Транспортная компания не страхует Ваши заказы с автомобильными запчастями, если они не упакованы в жесткую упаковку (обрешетка/паллет борт).
Если Вам требуется жесткая упаковка товара, дополнительно укажите данную информацию при оформление заказа в разделе комментарий к заказу.

Желдор экспедиция

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: jde.ruУважаемые клиенты

Обратите внимание.
Транспортная компания не страхует Ваши заказы с автомобильными запчастями, если они не упакованы в жесткую упаковку (обрешетка/паллет борт).
Если Вам требуется жесткая упаковка товара, дополнительно укажите данную информацию при оформление заказа в разделе комментарий к заказу.

Возовоз

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: vozovoz.ruУважаемые клиенты

Обратите внимание.
Транспортная компания не страхует Ваши заказы с автомобильными запчастями, если они не упакованы в жесткую упаковку (обрешетка/паллет борт).
Если Вам требуется жесткая упаковка товара, дополнительно укажите данную информацию при оформление заказа в разделе комментарий к заказу.. Доставка осуществляется по всей России и СНГ.

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа

Дополнительную информацию уточняйте у менеджеров.

Предлагаемый ассортимент

Хотя конструктивно и схематически предлагаемые зарядные устройства могут несколько отличаться друг от друга, у всех них есть общие характеристики и особенности.

Такие зарядки предназначены для работы со свинцово-кислотными аккумуляторными батареями. Они могут восстанавливать утраченный заряд, а также помогать бороться с последствиями сульфатации.

Тут стоит выделить следующие модели:

• Кедр М;
• Кедр Авто 4А;
• Кедр Авто 10А.

Теперь коротко стоит пройтись по каждому из ЗУ.

Кедр М

Модель уже прекратили выпускать, поскольку эта зарядка устарела, хотя и продолжает активно применяться для восстановления аккумулятора. Отличным аналогом стала зарядка Кедр 4 Авто. Но об этой модели чуть позже.

Всего у Кедр М предусмотрено несколько функций:

1. Автоотключение. Не даёт заряжаемой батарее перезарядиться, а также не позволяет повредить источник питания.
2. Режим циклической зарядки. Актуален для тех случаев, когда батарея подверглась сульфатации, и требуется удалить образовавшийся налёт на пластинах.
3. Защита от неправильного подключения. Очень полезная функция для новичков и просто невнимательных пользователей. Выполнив подключение, нарушая при этом полярность, за возникновение короткого замыкания переживать не придётся.
4. Режим дозарядки. Даёт возможность на 100% завершить процесс зарядки АКБ.

Конструкция корпуса ЗУ предусматривает наличие встроенного контейнера, куда можно положить зажимы и провода.

В плане технических характеристик можно выделить такие:

• питается ЗУ от бытовой розетки на 220 В;
• работает с АКБ мощностью 12 В;
• потребляет 85 Вт;
• подаёт ток силой до 4 Ампер;
• при циклическом заряде продолжительность импульса составляет от 15 до 75 секунд;
• работает в температурном диапазоне от 10 до 40 градусов Цельсия.

Обратите внимание и на то, что самопроизвольного отключения в этом ЗУ нет. Приходится вмешиваться пользователю

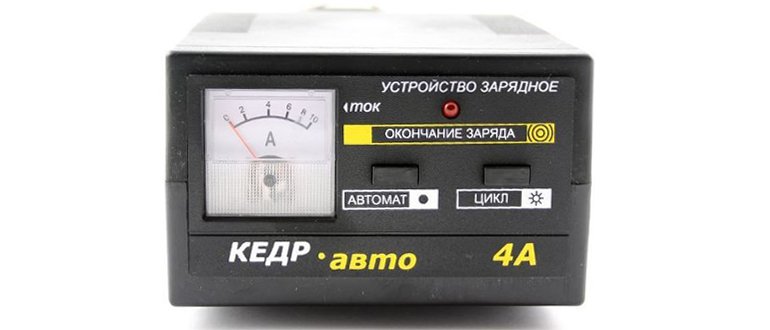

Кедр Авто 4А

Сейчас спросом пользуются зарядные устройства серии Кедр Авто 4А. Это современные и востребованные аппараты, обладающие расширенным функционалом и возможностями.

Как и прежде, ЗУ работает с аккумуляторными батареями свинцово-кислотного типа мощностью 12 В. Позволяет заряжать АКБ ёмкостью до 60 Ач.

Есть 3 основных функции:

1. Цикл. Применяется для борьбы с последствиями сульфатации свинцовых пластин. Режим десульфатации работает весьма эффективно, возвращая батарее её утраченную ёмкость.
2. Автомат. Это функция автоматического отключения, когда процесс зарядки заканчивается. Не позволяет допустить перезаряд аккумулятора.
3. Защита. Это функция, защищающая от короткого замыкания в случае неправильного подключения клемм, предотвращающая последствия перегрузки.

Что же касается характеристик, то они такие:

• ЗУ работает от напряжения 220 В;
• заряжает АКБ на 12 В;
• ток заряда 4 А;
• потребляемая номинальная мощность 85 Вт;
• масса до 2500 грамм;
• температурный диапазон от -10 до 40 градусов Цельсия.

Кедр Авто 10

Здесь речь уже идёт про зарядно-предпусковое устройство, которое носит название Кедр Авто 10.

Как и остальные зарядники, эта модель предназначена для АКБ на 12 В и ёмкостью до 60 Ач.

Но дополнительно здесь предусматривается наличие режима заряда аккумуляторных батарей с помощью повышенного тока. Ток заряда может повышаться до 10 А. Такой режим является предпусковым, и на корпусе имеет маркировку ПрПУСК.

С лицевой стороны корпуса предусмотрен стрелочный индикатор тока, а также световой тип индикатора. Есть все те же функции, что и у Кедр Авто 4А.

Технические характеристики также аналогичные. Но единственное стоит добавить, что в предпусковом режиме номинальная потребляемая мощность будет составлять до 250 Вт.

Функциональные особенности Кедр АВТО 10

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов; • Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации; • Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А; • После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка; • Есть возможность десульфатации АКБ в циклическом режиме заряда; • Гарантийный срок службы составляет ровно один год с момента продажи; • В режиме автоматического заряда номинальный ток составляет 4 А; • При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет; • Вес устройства не превышает 0,6 килограмма. • Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов. • Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

Технические характеристики устройства Кедр Авто 4а

Данное зарядное устройство обеспечивает ток заряда до 4 А. Этого вполне хватает для поддержания емкости не полностью разряженных аккумуляторов. Остальные технические характеристики:

Характеристика	Значение
Напряжение	220 Вольт
Максимальный зарядный ток	4 Ампера
Потребляемая мощность	85 ватт
Номинальное напряжение АКБ	12 Вольт
Походит для зарядки аккумуляторов	Только WET
Емкость заряжаемого аккумулятора	от 30 до 75 А/ч
Размеры	185x130x90 мм

В комплект ЗУ входит инструкция по правилам пользования, в которой подробно указан порядок действий при работе и возможные неисправности с порядком их устранения.

Линейка моделей ЗУ «Кедр»

«Кедр-М»

Многофункциональное ЗУ, предназначенное для осуществления зарядки необслуживаемых/обслуживаемых автомобильных аккумуляторов ёмкостью 30-90 А*час, для проведения процедуры десульфатации пластин, для длительного поддержания в рабочем состоянии простаивающих батарей.

Возможности прибора модификации «М»:

• выполнение зарядки аккумулятора в автоматическом режиме (исключается человеческий фактор);
• возможность задействовать циклический режим, применяемый для восстановления ёмкости сильно сульфатированных батарей;
• защита от переполюсовки и КЗ;
• наличие режима дозарядки.

В комплект поставки включены кабели с качественными зажимами, которые вместе с сетевым шнуром расположены в отсеке устройства, находящемся с обратной стороны прибора.

При работе ЗУ «Кедр-М» следует избегать контактов с токопроводящими поверхностями – это опасно для жизни. Нельзя осуществлять заправку АКБ ближе 1 метра к любым отопительным приборам, а также источникам открытого огня.

Основные характеристики модели:

• номинал напряжения заряжаемых АКБ – 12 В (стандарт для легковых авто);
• ток заряда – max 4 А;
• протяжённость импульсного тока в фазе заряда циклического режима – 20-75 секунд;
• длительность импульсного тока (фаза разряда) – 5-25 секунд;
• мощность устройства – 85 Вт;
• температурный диапазон использования – 10-40°С.

Краткое описание алгоритма функционирования: первый переключатель должен пребывать в положении «заряд», второй – переключаться в зависимости от типа зарядки (возможны два значения – непрерывный и циклический заряд). Непрерывный используется для классической зарядки аккумулятора, циклический – для десульфатации пластин, требует подключения по параллельной схеме нагрузки в виде 12-ваттной автомобильной лампы на 6 Вт.

При попытке зарядить батарею, разница потенциалов которой на выводах менее 10 В, отечественный прибор уходит в защиту и отключается.

«Кедр-М» допускает смену режимов «на лету» без отключения прибора от розетки. Если АКБ севшая, начальный ток зарядки устанавливается на отметке 4 А, и это значение по мере зарядки будет уменьшаться. Завершая процесс, ЗУ отключится и сообщит об этом моргающим светодиодом.

При использовании циклического режима начальное время зарядки составляет 45 секунд, затем наступает фаза разрядки при подключенной нагрузке. Автоматическое отключение не предусмотрено, поэтому процесс нуждается в контроле со стороны автовладельца.

Зарядные устройства «Кедр-Авто», версии 4А и 12В

Самые надёжные модели (особенно 4А) «Кедр-Авто» умеют работать только со свинцово-кислотными АКБ, включая зарядку и возможность тренировками посредством циклов заряд-разряд.

Здесь также отсутствует отсек для шнура питания – он встроенный и подключён со стороны задней стенки.

Основные характеристики моделей:

• работает с 12-вольтовыми АКБ;
• мощность устройства – 90 Вт;
• ток заряда – максимум 4 А (для АКБ большой ёмкости такой прибор не годится).

«Кедр-Авто-10» – модель зарядно-предпускового устройства

Представляет собой «продвинутый» и специализированный вариант зарядника «Кедр-Авто 4А».

В новой зарядке в число отличий от аналога 2008 года выпуска входят следующие:

• улучшенная схематика защиты от переполюсовки, перегрузки, всех разновидностей КЗ;
• имеется предпусковой режим, отсутствующий ранее (так называемый «форсаж»). Это функция ускоренной зарядки 10-амперным током, после которой ЗУ переходит на обычный 4-амперный режим;
• добавлена возможность производить циклическую десульфатацию пластин;
• при выборе автоматического режима «Кедр-Авто-10» после завершения основной части подзарядки переходит в режим дозаряда с током 0,5 А, что позволяет осуществить максимально полную зарядку АКБ без нанесения вреда посредством перезаряда;
• номинальный тока зарядка в режиме «автомат» – 4 ампера;
• производитель увеличил срок службы ЗУ до 5 лет при условии соблюдения требований, изложенных в руководстве по эксплуатации;
• конструкторам удалось снизить массу устройства до 600 г. – это один из лучших показателей в данном классе.

Основные характеристики модели:

• габариты – 185х90х130 мм.;
• величина тока зарядки при предпусковом режиме – 10 А;
• выходная мощность «Кедр-Авто-10» — 250 Вт;
• номинал тока зарядки аккумуляторов – 4 А;
• номинал вольтажа заряжаемых АКБ – 12 В (стандарт для легковых авто).

Время зарядки аккумулятора «Кедр-Авто»-4/10 зависит от ёмкости батареи и степени её разряженности. 10-я модель оснащена микропроцессором, способным взять на себя управление процессом зарядки, включая предпусковой режим. Модель 10А является незначительно усовершенствованным вариантом предшественника «Кедр-Авто-10» при таких же технических характеристиках.

Подготовка к работе и порядок работы

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Открыть крышку в задней стенке зарядного устройства и извлечь шнуры.

Установить тумблер включения автоматики в положение «ЗАРЯД».

Тумблер режима заряда «НЕПРЕРЬГОНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбрать режим заряда аккумуляторной батареи.

Если необходимо зарядить аккумуляторную батарею, тумблер режима заряда переключить в положение «НЕПРЕРЫВНЫЙ».

При необходимости формовки или десульфатации пластин, при снижении ёмкости аккумуляторной батареи тумблер выбора режима заряда переключить в положение «ЦИКЛИЧЕСКИЙ». К клеммам аккумуляторной батареи подключить нагрузку (лампочку 12Вх6Вт).

Подключить, соблюдая полярность, шнур при помощи зажимов к аккумуляторной батарее.

Электронная защита устройства «Кедр-М» от короткого замыкания и неправильного подключения полярности выполнена таким образом, что на выходе зарядный ток появляется только в том случае, если к выходным клеммам подключен источник напряжения (аккумуляторная батарея) напряжением не менее 10 В.

Лампочка, подключенная к выходным клеммам, гореть не будет, так как она не является источником напряжения.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки

Слабая нагрузка, наоборот, не даст нужно эффекта

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Функции

При подключении ЗУ с соблюдением полярности аппарат начинает зарядку АКБ в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме производится стандартная зарядка АКБ током не более, чем 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения, прибор сам отключается от аккумулятора. Об этом говорит мигающий светодиод.

Для снятия сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить параллельную нагрузку на аккумулятор, которая потребляет около 1 А тока. Для этого подойдет автомобильная лампочка на 6 Вт. Если этого не сделать, то процесс пройдет тоже успешно, но займет немного больше времени. Для полного устранения сульфатации необходимо оставить аккумулятор подключенным к прибору на 3-5 суток.

Устройство имеет также предпусковой режим зарядки АКБ. В этом случае зарядка происходит быстрее за счет того, что применятся ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого аппарат автоматически переходит в режим «автомат», и уже ограничивает ток до 4 А.

Таким образом работает Кедр Авто 4а. Благодаря несложной схеме любую его неисправность можно выявить и устранить, а служит прибор достаточно долго. Следите за амперметром, и удачи в дороге!

В арсенале каждого автолюбителя должно иметься автомобильное зарядное устройство для аккумулятора. Эксплуатация транспортного средства без данного прибора может значительно усложниться. Наиболее полезным автомобильное зарядное устройство может оказаться в зимнее время года, когда АКБ приходится заряжать намного чаще. При полном разряде аккумулятора придётся «прикуривать» автомобиль, что не всегда удобно, а в некоторых случаях может потребовать дополнительных трат из-за обращения на СТО. Гораздо проще осуществить зарядку аккумуляторной батареи в домашних условиях. Одной из самых востребованных марок автомобильных зарядных устройств является «Кедр» — приборы данного бренда покупаются многими владельцами транспортных средств.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

Порядок действий:

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки

Слабая нагрузка, наоборот, не даст нужно эффекта

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Электрическая схема ЗУ

Схема имеющегося ЗУ.  Именно для неё ничего подходящего в плане регулировки тока найти не получилось, а вот для подобной схемы, тоже Кедра, но другой модификации нашлось подходящее решение. Им и руководствовался, не без доли сомнения и с готовностью к риску. Ибо схема доработки была начертана от руки, причём вероятно левой, и с комментарием,  степень серьёзности которого целиком зависел от степени реалистичности восприятия его читающего.

Но начал работу не с регулятора тока, а с места ввода в ЗУ провода питания, ибо ужасно надоели постоянно путающиеся провода. На сей девайс просто просилась пара от компьютерного блока питания. Изыскал место на корпусе способное вместить розетку и реализовал задумку.

С противоположной боковой стороны корпуса расположилась выходная розетка. Её вертикальное расположение продиктовано не только отсутствием места для горизонтальной установки, но фактором более лёгкого запоминания  нахождения гнёзд «+» и «-». Так уж повелось, что минус питания соотносится с землёй, а она всегда внизу.

Основные характеристики «Кедр-Авто 10»

• Сравнительно небольшие габариты — 185 х 130 х 90 миллиметров.
• Предпусковой режим, сила тока в котором составляет 10 ампер.
• Номинальная сила тока — 4 ампера.
• Потребляемая устройством мощность — 250 Ватт.
• ЗУ позволяет заряжать аккумуляторные батареи с предельным номиналом в 12 вольт.
• ЗУ работает от стандартной сети 220 В.

Время зарядки АКБ меняется в зависимости от его ёмкости и степени разрядки. Встроенный в ЗУ микропроцессор управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода прибора в автоматический режим. Сперва подаётся повышенный ток заряда, после чего его сила снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Как пользоваться на примере ЗУ «Кедр Авто 4А»

Заряжать АКБ автомобиля устройствами «Кедр» несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение «Автомат».
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим «Цикл». Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Для продления срока службы стартерного автомобильного аккумулятора требуется производить регулярное обслуживание. Одним из обязательных пунктов является поддержание нормального уровня заряда. Особенно это касается зимней эксплуатации, поскольку из-за большого количества мощных потребителей и сильных морозов штатное реле напряжения автомобиля не в состоянии полностью зарядить аккумулятор.

Кедр авто 4а как заряжать

Для продления срока службы стартерного автомобильного аккумулятора требуется производить регулярное обслуживание. Одним из обязательных пунктов является поддержание нормального уровня заряда.

Особенно это касается зимней эксплуатации, поскольку из-за большого количества мощных потребителей и сильных морозов штатное реле напряжения автомобиля не в состоянии полностью зарядить аккумулятор.

Обзор устройства

Зарядное устройство выполнено в пластиковом корпусе небольших размеров (185х130х90 мм). Малая мощность устройства обусловила его малый вес.

На лицевой панели расположены:

• Стрелочный амперметр для контроля тока заряда;
• Светодиодный индикатор режима работы;
• Переключатель режима «Цикл – Автомат».

С задней панели устройства выходит сетевой шнур и провода с клеммами для подключения аккумулятора.

Технические характеристики устройства Кедр Авто 4а

Данное зарядное устройство обеспечивает ток заряда до 4 А. Этого вполне хватает для поддержания емкости не полностью разряженных аккумуляторов. Остальные технические характеристики:

Напряжение	220 Вольт
Максимальный зарядный ток	4 Ампера
Потребляемая мощность	85 ватт
Номинальное напряжение АКБ	12 Вольт
Походит для зарядки аккумуляторов	Только WET
Емкость заряжаемого аккумулятора	от 30 до 75 А/ч
Размеры	185x130x90 мм

WET аккумуляторы — это стандартные свинцово-кислотные батареи с жидким электролитом. Не пытайтесь этим ЗУ зарядить AGM, E или GEL АКБ.

В комплект ЗУ входит инструкция по правилам пользования, в которой подробно указан порядок действий при работе и возможные неисправности с порядком их устранения.

Особенности устройства и для каких АКБ подходит

Автоматическое зарядное устройство предназначено для заряда свинцово-кислотных аккумуляторных батарей с емкостью от 40 до 75 А/ч.

Важно! Чем больше емкость аккумулятора, тем больше времени будет занимать его заряд. Причем многие производители рекомендуют устанавливать ток заряда, равный 1/10 его емкости

Таким образом, данное устройство не рекомендуется использовать для регулярного заряда мощных аккумуляторов с высокой степенью разряженности.

Устройство имеет встроенную защиту от неправильного включения – переполюсовки. Напряжение на выходе и ток заряда отсутствуют в таких случаях:

• Неправильно подключенный аккумулятор;
• Высокая степень разряженности (напряжение на клеммах АКБ менее 10 В);
• Отсутствие аккумулятора.

Кедр Авто 4а имеет два режима работы – «автомат» и «цикл». Каждый из режимов работы использует свой алгоритм зарядки.

Световой индикатор работы имеет следующие режимы:

• Погашен – режим «Автомат»;
• Мигает – в режиме «Автомат» заряд окончен;
• Непрерывное свечение – включен режим «Цикл».

Автомат

Этот режим является основным и предназначен для заряда аккумуляторных батарей без вмешательства пользователя. Логика работы такова, что при подключении разряженного аккумулятора устройство начинает выдавать максимальный ток, который снижается по мере протекания процесса зарядки. При достижении на клеммах батареи напряжения 13.2 В заряд автоматически прекращается.

Важно! Начальный ток зависит от степени разряженности аккумулятора, но не превышает 4А в самом крайнем случае. Режим предназначен для восстановления батарей с признаками сульфатации

В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин

Режим предназначен для восстановления батарей с признаками сульфатации. В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.
