Дпдз ваз 2107 инжектор признаки неисправности

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Подготовка к чистке дроссельной заслонки Qashqai

При длительной эксплуатации автомобиля, дроссельная заслонка Кашкай загрязняется — снаружи и внутри дросселя накапливается масляный налет с пылью, получаемый в результате воздействия картерных газов.

Признаки, говорящие о загрязненности дроссельного узла:

• некорректный запуск двигателя;
• подергивание машины на малых оборотах;
• нестабильность работы мотора на холостых оборотах.

Дроссельная заслонка Кашкай расположена под капотом автомобиля между воздушным фильтром и впускным коллектором. Воздушная масса, проходящая сквозь фильтр и прибор контроля потребления воздуха, поступает в дроссель, а из него попадает в коллектор. Учитывая такое движение воздуха, топлива и продуктов сгорания, прочистка дросселя важная процедура для нормального функционирования всей системы. Мастера советуют проводить очистку дроссельного устройства, после прохождения автомобилем 30 000 км.

Чтобы добраться к дроссельной заслонки, потребуется проделать несколько простых действий:

• отвинтить крышку двигателя;
• откинуть вентиляционный рукав от головки корпуса, послабить два хомута на патрубке, соединяющем воздушный фильтр с дросселем, чтобы извлечь его;
• после снятия патрубка, заслонка дросселя освободится, что позволяет приступать к ее разборке и чистке.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

• очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
• силиконовая смазка в виде спрея;
• ветошь;
• отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
• кисточка с жёсткой щетиной или зубная щётка;
• защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

• Замена маслосъемных колпачков (сальников клапанов)
• Как снять головку блока цилиндров на двигателе
• Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

Как заменить датчик положения заслонки на Шевроле и Дэу Ланос

Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.

Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:

1. После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
2. Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля
3. На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами

Инструкция по замене не трудная, но важно знать некоторые нюансы:

На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера
В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется

Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102.3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.

Это интересно! Рекомендуется устанавливать бесконтактные датчики, так как они не только дольше служат, но еще и намного лучше работают.

Мой шевроле Лачетти, как я избавился от эффекта плавающих оборотов двигателя!

Мой шевроле Лачетти, как я избавился от эффекта плавающих оборотов двигателя.

Привет всем! Хочу поделиться своим опытом.

Пробег машинки Шевроле лачетти — 1,6 литра МКП 2008 года 90000 км, сделал в мастерской чистку инжектора и дросельной заслонки -«ДЗ» (узел привода дросельной заслонки — «ПДЗ» снимали), сразу после этого и режимы холостого хода — «ХХ» и при езде на 1-й и 2-й передаче на небольших скоростях стали не стабильны, машина то ускоряется то притормаживает, задолбала. Обороты двигателя самопроизвольно плавали от 1000 до 3000, при переключении передач обороты не падали, а наоборот поднимались до 3000, при остановке нормализовались, но стоило машине покатиться накатом — опять подымались, при этом езда стала дерганая, чек то горел, то не горел, диагностика — ошибок нет, объездил все станции, деньги берут, результат ноль. Поехал к дилерам — 4 часа работы и 2,5 тыс. рублей — результат ноль, никто ничего не говорит, в чём причина никто не формулирует — замените то, замените это, (из них 1570 за установку оригинальных свечей NGK, которые на следующий день выкинул — не прошли тест на стенде для свечей). Если снимаешь разъем с датчика скорости — обороты нормализуются, поменял датчик — то же самое. Заглушал ЕГР — ничего не поменялось.
Решил заняться этим вопросом, изучил схемы и рисунки, всё разобрал и в итоге всё сделал сам.

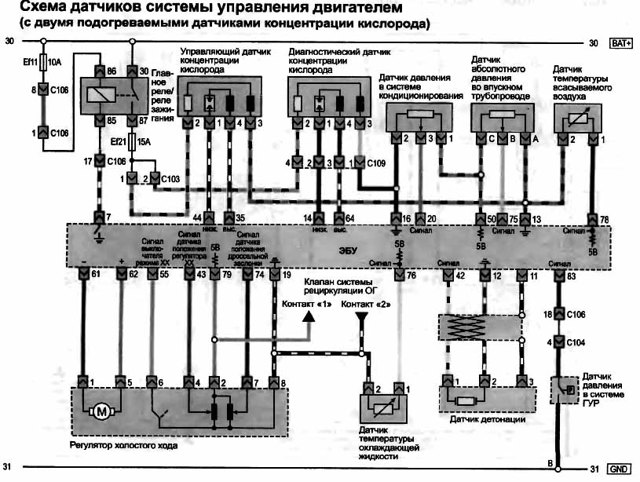

При отпущенной педали газа, ДЗ занимает крайнее положение против часовой стрелки, и с помощью металлического рычажка в приводе ДЗ, замыкает контакты выключателя режима ХХ. На электронный блок управления — «ЭБУ» поступает управляющий сигнал 0 вольт — контакт 55 ЭБУ замыкается на массу. По этой команде ЭБУ подает напряжение на серво-моторчик привода дроссельной заслонки «ПДЗ», мотор приоткрывает заслонку на угол, необходимый для работы двигателя на заданных оборотах ХХ, в зависимости от показателей всех датчиков двигателя. ЭБУ определяет положение ДЗ по напряжению переменного потенциометра ДЗ расположенного в нижнем ярусе ПДЗ (контакты 2,7,8 на схеме датчиков управления двигателем), представляющего собой обычную пару подпружиненных контактов зафиксированных на оси ДЗ и вращающихся по резисторным дорожкам на плате ПДЗ. Механизм ПДЗ позволяет серво-моторчику поворачивать ДЗ на небольшие углы (примерно +_ 5 градусов) от заданного положения ДЗ.

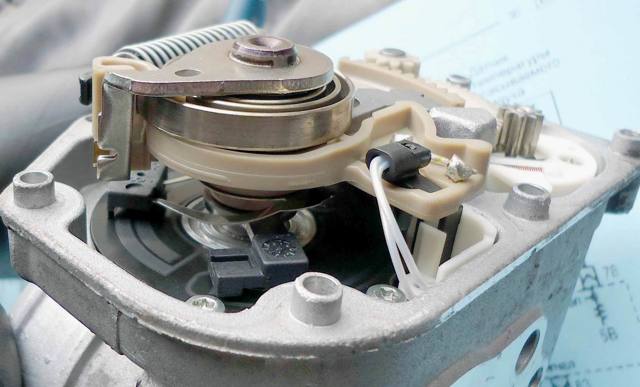

Величину этого угла ЭБУ определяет по напряжению второго переменного потенциометра ПДЗ, контакты которого расположены в верхнем ярусе ПДЗ (контакты 4,2,8 на схеме датчиков управления двигателем) и зафиксированы на пластмассовой оси шестерни привода серво-моторчика ПДЗ.
В процессе эксплуатации и трения контактов, резисторные дорожки обоих потенциометров истончаются, сопротивление их меняется (иногда пропадает в следствии их протирания). Это приводит к тому, что сопротивление изменяется не пропорционально вращению оси ПДЗ, ЭБУ не правильно определяет положение ДЗ. В этом случае необходимо менять плату ПДЗ или весь узел ПДЗ в сборе, а это от 8000 до 15 тыс рублей + диагностика и адаптация 2500 рублей. Но можно сэкономить и покататься ещё 90000 тысяч километров.
Ввиду того что угол вращения шестерни ПДЗ от сервомотора не большой, можно провернуть пару подпружиненных контактов пластмассовой оси шестерни привода серво-моторчика ПДЗ на небольшой угол против часовой стрелки так, чтобы контакты двигались по другому сектору не протёртой резисторной дорожки.
Сопротивление немного изменится, зато будет плавно пропорционально меняться в зависимости от поворота шестерни вращаемой серво-моторчиком, ЭБУ начнёт правильно определять положение ДЗ, корректируемое приводом ДЗ.
Необходимо всё собрать в исходное положение, состыковать все датчики и разъёмы, включить зажигание, нажать педаль газа до упора и отпустить, подождать 15 секунд и выключить зажигание. Повторить тоже самое но через 15 секунд запустить стартер, немного нажимая газ. ПДЗ должен адаптировать своё новое положение и ЭБУ примет новое значение сопротивления соответствующее положению ДЗ на ХХ. После адаптации параметров ПДЗ, эффект гуляния оборотов двигателя прошёл, иногда на холостых глохнет, но это легко исправляется ЭБУ, главное пропал эффект самопроизвольного изменения оборотов двигателя.
Подсоединяем сканер, нажимаем кнопочку обнуление обучения ЭБУ и все, наша машинка как новая. На Шевроле Лачетти сброс обучения только со сканера. Отключение от аккумулятора, как выяснилось только сбрасывает некоторые ошибки.

На будущее, если хотите что либо делать с системой ЭБУ или снимать какие либо датчики, — обязательно отключайте минус от аккумуляторной батареи.

Виды и конструкция ДПДЗ

Схема дроссельной заслонки с механическим приводом: 1) патрубок подвода охлаждающей жидкости; 2) патрубок системы вентиляции картера; 3) патрубок отвода охлаждающей жидкости; 4) датчик положения дроссельной заслонки; 5) регулятор холостого хода; 6) патрубок системы улавливания паров бензина; 7) дроссельная заслонка.

Существует два типа датчика ПДЗ, которые используются на авто:

1.  контактный (потенциометр);
2.  бесконтактный (магниторезистивный).

Первый используется всем автопроизводителями, а второй продается отдельно и используется как альтернатива контактному элементу.

Любой потенциометр состоит из двух основных составляющих – ползунка (подвижный элемент) и резистивных дорожек, относительно которых осуществляется перемещение. Эти два элемента постоянно контактируют между собой.

Контактный ДПДЗ

Принцип работы такого датчика дроссельной заслонки очень прост. Ползунок имеет жесткое соединение с осью заслонки. При нажатии на акселератор, заслонка открывается, что приводит к проворачиванию оси, при этом  перемещается и бегунок из-за чего изменяется длина резистивных дорожек которые задействованы в электрической цепи.

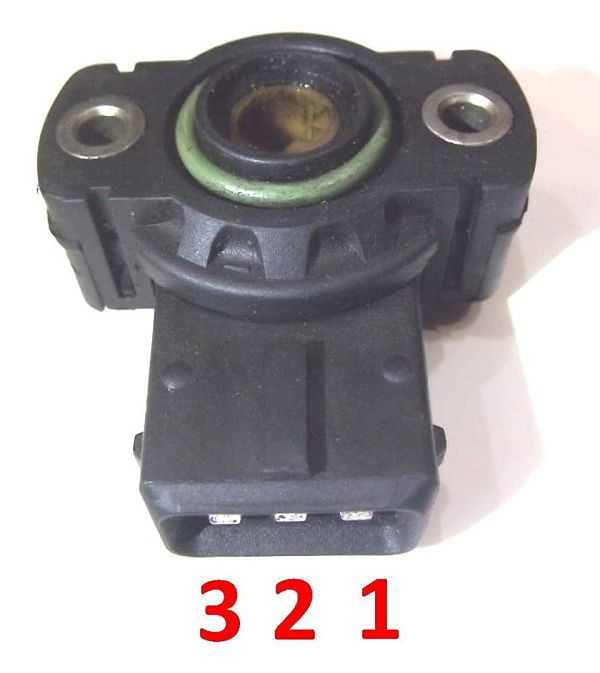

На этом датчике положения дросселя имеется три вывода для подключения проводки. Один из них – масса, а два других «плюсовые», но на один из них подводиться напряжение, а со второго снимается значение.

Устройство и принцип работы

А работает все так: при полностью закрытой заслонке, бегунок находится в крайнем положении, что обеспечивает на выходе минимальное напряжение – 0,5-0,7 В, поскольку в цепи задействован лишь небольшой участок дорожек. При нажатии на акселератор, заслонка начинает открываться, а бегунок перемещается, увеличивая длину резистивных дорожек, задействованных в цепи, из-за чего повышается сопротивление и прямо пропорционально ему – напряжение на выходе.

При полностью открытой заслонке – сопротивление максимально и показатель напряжения – тоже (4 В и выше). На все эти изменения напряжения и реагирует электронный блок.

Магниторезистивные ДПДЗ по конструкции несколько отличаются. Принцип его работы основан на изменении напряжения от воздействия магнитного поля. У такого датчика ПДЗ тоже присутствует бегунок, но он не контактирует с другой составной частью, у него установлен постоянный магнит. Второй же элемент датчика – электронный, и чувствительный к изменению магнитного поля, которое создает бегунок. То есть, работа такого достаточно проста – ось заслонки при открывании смещает бегунок, из-за чего магнитное поле тоже перемещается, а на это реагирует электронный элемент.

Магниторезистивные датчики дросселя являются более совершенными и реже ломаются, но и стоят они дороже обычных потенциометрических ДПДЗ. Но поскольку вторые – более распространены, то и в дальнейшем их и будем рассматривать.

Типы датчиков

Различают несколько типов ДПДЗ, но главных отличий всего два. В конструкции обычного датчика положения дроссельной заслонки, используемых всеми производителями автомобилей, имеются резистивные дорожки и ползунок. Такой регулятор жёстко фиксируется к патрубку системы воздушной подачи и соединяется с осью. Затворка открывается при давлении шофером газа, что естественно, разворачивает ось и перемещает ползунок.

Бесконтактные датчики производятся как альтернатива контактному потенциометру. Функционируют устройства за счёт динамического изменения магнитного поля. Бегунок здесь непосредственно с рабочей частью не контактирует, все завязано на электронном компоненте.

Бесконтактный ДПДЗ

Такие регуляторы реже ломаются, но стоят заметно дороже.

Подробнее о типах потенциометров в таблице.

Как проверить датчик положения дроссельной заслонки?

Чтобы проверить датчик положения дроссельной заслонки, потребуется помощь электрика. Если действовать самостоятельно, то надо подготовить тестер — мультиметр.

Инструкция по проведению проверки с помощью мультиметра

Процедура диагностики выполняется так:

1. Чтобы облегчить доступ к устройству, с магистрали, подключенной к дросселю, надо демонтировать воздуходувы. Эти патрубки идут от воздушного фильтрующего механизма. В зависимости от конструктивных особенностей машины может потребоваться демонтаж вентиляционных магистралей от патрубка, которые идут к крышке головки блока цилиндров.
2. От контроллера отсоединяется разъем с проводниками. Для этого надо нажать на фиксатор, который крепит колодку.
3. Затем мультиметр переводится в режим вольтметра. Минусовой щуп тестера подключается к массе двигателя или кузову, чтобы обеспечить заземление. А положительный контакт идет к выходу, который на датчике маркируется как 1 или символ А.
4. Теперь производится запуск двигателя и на запущенном агрегате выполняется замер рабочих параметров. Диапазон напряжения, в котором работает контроллер, должен составить от 4,8 до 5,2 вольт. Если эта величина полностью отсутствует либо слишком низкая, это говорит о наличии обрыва в электроцепи. При такой проблеме производится диагностика контактных элементов либо проверка работы электронного блока управления. Если причина заключается в управляющем модуле, возможно, потребуется его перепрошивка, в критических ситуациях выполняется замена процессора.
5. Затем зажигание отключается, и тестер переводится в режим работы омметра.
6. Клеммы устройства надо подключить к двум выводам штекера, которые не использовались. Когда заслонка закрыта, выполняется диагностика величины сопротивления. Если контроллер работоспособен, то полученные параметры составят в диапазоне от 0,9 до 1,2 кОм.
7. Затем заслонка принудительно открывается, и проверка выполняется еще раз. Величина сопротивления должна увеличиться до 2,7 кОм.

Процедура диагностики контроллера с использованием тестера представлена пользователем Alex ZW.

Есть еще один вариант проверки, актуален для отечественных автомобилей ВАЗ, немного отличается от вышеописанного способа:

1. Заслонка дроссельного узла закрывается, а зажигание в машине включается.
2. При помощи вольтметра производится проверка параметра напряжения на выходе устройства. Полученный параметр должен составить не больше 0,7 вольт. Для определения выхода надо посмотреть на колодку с проводниками, подключенными к прибору. Два кабеля идут на заземление и питание, а третий контакт является выходным.
3. Затем заслонка открывается, и параметр напряжения на выходе замеряется еще раз. Эта величина должна составить не меньше 4 вольт.
4. Следующим этапом будет диагностика изменения рабочего параметра на выходе при закрытии и открытии заслонки. Когда положение этого элемента изменяется, напряжение должно меняться плавно, скачки не допускаются.
