Как прокачать сцепление

Подготовительные работы

Перед выполнением каждой процедуры по ремонту нужно проводить подготовительные работы. Проверьте уровень рабочей жидкости для начала. Нужно удостовериться в том, что его количество не сильно отклоняется от нормы. При необходимости долейте немного жидкости до рекомендуемого значения (на корпусе расширительного бака есть специальные метки, указывающие на допустимый минимум и максимум). Затем удалите грязь и пыль, скопившуюся на поверхности защитного колпачка.

Рабочий цилиндр представляет собой сложный механизм, включающий в себя шток от педали сцепления. Этот шток располагается под расширительным баком и крепится рядом с тормозным цилиндром со стороны водителя. Нужно снять колпачок, установленный на верхней части воздушного впускного клапана. Затем надеть шланг из резины на клапанный шток. После этого налейте немного рабочей жидкости из системы в заранее подготовленную емкость. Жидкости должно быть достаточно для погружения второго конца шланга на несколько сантиметров (не более 10).

Неисправности сцепления ВАЗ 2107

Основными признаками неисправного сцепления ВАЗ 2107 являются:

• с трудом переключаются передачи;
• пробуксовывает ведомый диск;
• появляется вибрация;
• свистит нажимной подшипник;
• сцепление туго выключается;
• педаль не возвращается из нижнего положения.

Разрушение нажимного диска и кожуха корзины может привести к очень серьёзным последствиям

Практически любая неисправность сопровождается посторонними звуками — шумом, стуками, свистом и т. п.

Не переключаются передачи

Если передачи переключаются с трудом, опытный водитель сразу скажет, что сцепление ведёт. Другими словами, сцепление выключается не до конца. В результате при трогании с места затруднено включение первой передачи, а при нажатой педали автомобиль медленно движется. Причинами такой ситуации могут быть:

• Увеличенное расстояние между опорной поверхностью нажимного подшипника и пяткой корзины. Его нужно установить в пределах 4–5 мм, изменяя длину штока рабочего цилиндра.
• Покоробились пружинные сектора ведомого диска. Диск нужно заменить на новый.
• Увеличилась толщина ведомого диска из-за вытягивания заклёпок, крепящих фрикционные накладки. Диск нужно заменить на новый.
• Заедание ведомого диска на шлицах ведущего вала КПП. Дефектуются обе детали, при необходимости заменяются на новые.
• Недостаток тормозной жидкости в бачке главного цилиндра или скопление воздушных пузырьков в системе гидропривода. Рабочая жидкость доливается до необходимого уровня, прокачивается гидравлика сцепления.

Сцепление буксует

Сцепление может начать буксовать по следующим причинам:

• отсутствует зазор между нажимным подшипником и пятой корзины;
• не отрегулирован привод сцепления;

• на трущиеся поверхности попало масло;

• засорился перепускной канал в корпусе главного цилиндра;
• педаль сцепления не возвращается в исходное положение.

Устраняются такие неисправности регулировкой привода, заменой сальников, прочисткой канала проволокой, обнаружением и исправлением причин заедания педали.

Сцепление работает рывками

Если сцепление начинает работать рывками, это может быть вызвано следующим:

• ведомый диск заклинил на шлицах ведущего вала КПП;
• на фрикционных накладках образовались замасленные участки;
• не отрегулирован гидропривод сцепления;
• стальной диск корзины покороблен, некоторые фрикционные пружины потеряли упругость;
• неисправен ведомый диск.

В таких ситуациях чаще всего требуется полная замена сцепления.

Шум при включении сцепления

Появление при отпускании педали сцепления скрежета и дребезжания может быть обусловлено следующим:

• нажимной подшипник заклинил из-за отсутствия смазки;
• заклинил подшипник ведущего вала КПП в маховике.

В обоих случаях проблема решается заменой подшипника.

Шум при выключении сцепления

При нажатии на педаль сцепления слышен стук, лязг, дребезжание, чувствуется вибрация на рычаге скоростей. Причины могут быть следующие:

• неисправна демпферная часть ведомого диска (пружины, гнёзда);

• сильно изношено шлицевое соединение ведомого диска и ведущего вала КПП;
• отсоединилась, утратила упругость или поломалась возвратная пружина вилки включения/выключения сцепления.

Во всех случаях следует заменить изношенные элементы на новые.

Педаль возвращается, но сцепление не работает

Иногда случается, что сцепление не работает, но педаль возвращается в исходное положение. Это может быть связано со следующими ситуациями:

• попадание воздуха в систему гидропривода;
• износ уплотнительных колец главного и рабочего цилиндров;
• недостаток рабочей жидкости в бачке.

В этих случаях следует прокачать гидропривод, заменить резиновые кольца на новые и долить рабочей жидкости в бачок.

Тугое сцепление

Мягкость сцепления определяется силой давления на пяту корзины для отведения нажимного диска. Величина усилия зависит от упругости демпферных пружин. Для сцепления ВАЗ 2107 подходят корзины многих производителей, в том числе и иностранных. Тугая педаль сигнализирует водителю, что ресурс корзины подходит к концу.

Педаль выключает сцепление в начале/конце своего хода

При нажатии на педаль сцепление может выключиться в самом начале или, наоборот, в самом конце. В таких ситуациях потребуется регулировка свободного и рабочего хода педали. Свободный ход регулируется изменением длины ограничительного винта педали, а рабочий — изменением длины штока рабочего цилиндра. Кроме этого, увеличенный свободный ход может быть следствием износа накладок ведомого диска.

Назначение емкости

В конструкции отечественного автомобиля ВАЗ 2107 используется гидравлическая тормозная система, состоящая из приводных и исполнительных механизмов, а также магистралей в виде трубок и шлангов, и резервуара, заполненного жидкостью. Это жидкое вещество выступает в роли приводного источника, и называется она тормозная жидкость — кислота, обладающая гигроскопичностью. Заливается она в пластиковую прозрачную емкость под капотом, но об этом подробнее.

Рассматриваемая емкость на семерке изготовлена из мягкого и ударопрочного пластика. Разбить бачок практически невозможно, однако повредить его острым инструментом легко. В бачок заливается жидкость, которая поступает к главному тормозному цилиндру. В цилиндре происходит перемещение поршня при нажатии средней педали, за счет чего увеличивается давление в системе. При повышении давления в работу включаются рабочие цилиндры, в которых происходит перемещение поршней под действием жидкого вещества.

Из краткого описания принципа работы тормозной системы на ВАЗ 2107 понятно, что бачок играет основополагающую роль. Он обеспечивает бесперебойную подачу рабочего вещества в главный цилиндр системы. При повреждении магистралей или рабочих механизмов нарушается герметичность системы. Благодаря тому, что бачок имеет прозрачные стенки, выявить неисправность системы удается легко и быстро. Для этого необходимо открыть капот и посмотреть на наличие наполненности емкости.

Как поменять бачок

Перед тем, как произвести замену бачка для тормозной жидкости, необходимо разобраться с его местом расположения. Находится резервуар с водительской стороны под капотом. При открытии капота нужно посмотреть на ближайшую стенку к салону, где рядом будут находиться два пластиковых резервуара. Первый резервуар, который расположен левее, и является емкостью для тормозной жидкости. Рядом с этим бачком находится еще один резервуар меньшего объема — это емкость для аналогичного вещества, которая применяется в системе сцепления.

Владельцы транспортных средств должны знать о том, что замена тормозной жидкости должна выполняться через каждые 40 тысяч км пробега. Если авто имеет пробег свыше этого показателя, тогда качество смеси ухудшается, что может стать причиной отказа тормозов в любой момент. Кроме замены смеси через каждые 40 000 км пробега, необходимо также периодически контролировать уровень тормозной жидкости в бачке, и при необходимости проводить ее доливку.

Замена бачка может понадобиться в редких ситуациях, когда нарушается его целостность. Это редкие случаи, однако, они уместны, например, когда осуществляется ремонт, и случайно задевается конструкция резервуара. Инструкция по замене резервуара имеет следующий вид:

1. На начальном этапе нужно отсоединить разъем датчика, который срабатывает при снижении уровня тормозной жидкости.
2. Выкрутить крышку бачка.
3. Откачать состав из резервуара при помощи шприца или груши.
4. При помощи отвертки ослабить хомуты, которые крепят резиновые шланги.
5. Отсоединить резиновые шланги.
6. Открутить крепление кронштейна, которым крепится резервуар.

Теперь можно демонтировать устройство, и на его место установить новый резервуар. Процесс сборки выполняется в порядке обратном снятию. После замены проводится заливка тормозной жидкости, а также прокачка системы (удаление воздуха).

Инструкция прокачки

Перед процедурой откройте руководство по эксплуатации и хорошо посмотрите устройство, в книге должно быть сказано о его ремонте и прокачке. По указанной в руководстве схеме проще будет найти необходимые штуцера.

Существует два способа прокачки сцепления, они имеют некоторые отличия между собой. Если есть какие-то проблемы с педалью, например, она стала застывать в крайнем верхнем положении, или появилась какая-то жесткость, плохо работает система, в первую очередь надо выполнить регулировку. Так как прокачку невозможно будет выполнить, если нет свободного хода толкателя поршня главного цилиндра. Поршень и толкатель выполняют своеобразную роль запорного клапана. Если нет свободного хода, то запорный клапан будет закрыт. Если толкатель не будет ходить свободно, то воздух не выйдет из системы, и она не будет правильно работать. Похожая ситуация возникает, если неисправна оттяжная пружина и, соответственно, в этом случае заедает педаль, когда она переходит в свое верхнее положение.

Первая схема наиболее простая и применяется на для большинства машин отечественного производства. Сначала проверяется уровень жидкости в накопительном бачке и при необходимости доливается. От верхнего края должно быть 1,-2 см. Наполнять бачок надо с помощью фильтра, чтобы исключить попадание грязи или каких-то примесей. Затем со штуцера рабочего цилиндра откручивается колпачок и надевается один конец шланга. Второй конец шланга опускается в емкость, которая на треть должна быть наполнена жидкостью, чтобы исключить попадание воздуха. Далее делается несколько качков педали сцепления с интервалом в несколько секунд, а затем она отжимается до конца и держится вжатой. Нажатая педаль вытесняет жидкость вместе с воздухом через шланг. Когда она вытечет, колпачок вытирается насухо и закручивается на штуцер обратно до отказа. Педаль отпускается.

Эту процедуру надо повторить от 6 до 8 раз. В течение процедуры надо постоянно следить за уровнем жидкости в гидроприводе и постоянно ее доливать. Она не должна опускаться ниже 3,5 см от края. Уровень должен быть выше места соединения шланга со штуцером. Прокачка будет эффективнее, если постоянно заворачивать перепускной клапан. После прокачки сцепления проверяется уровень тормозной жидкости. Для этого сначала надо отжать педаль. Если уровень ниже допустимого, то доливается необходимое количество.

Второй способ более сложный и применяется больше для автомобилей иностранного производства:

• домкратом надо поднять машину, чтобы снять беспрепятственно защиту с двигателя;
• необходимо снять одно переднее колесо, так как сцепление прокачивается через тормозную систему;
• снимаются колпачки со штуцера центрального цилиндра и переднего тормоза, их поверхность тщательно очищается;
• сначала надевается резиновый шланг на штуцер переднего тормоза и прокачивается система, чтобы не попал воздух;
• после наполнения шланга жидкостью конец шланга надевается на штуцер главного цилиндра, открываются оба штуцера;
• выжимается до конца педаль тормоза;
• закручиваем штуцер на переднем тормозе и отпускаем педаль;
• далее штуцер снова откручиваем и нажимаем педаль;
• процедура повторяется несколько раз, пока в накопительном бачке не перестанут появляться пузырьки воздуха.

Если не прокачивается сцепление, то нельзя гарантировать работоспособность системы, что может привести к различным неполадкам. Если вы уверены в своих силах или хотите получить бесценный опыт, то можете самостоятельно выполнить прокачку. Лучше обратиться для проведения этой процедуры в СТО, специалисты быстро и качественно ее проведут.

2.9 Возможные неисправности, их причины и способы устранения

При выполнении различных операций по ТО и ТР сцепления понадобятся следующие инструменты и приспособления:

А.70017 — приспособление для снятия и установки пружин педали сцепления;

А.70081 — оправка для центрирования ведомого диска сцепления;

67.7813.9503 — кондуктор для замены накладок ведомого диска сцепления;

67.7851.9500 — оправка для ремонта ведомого диска сцепления;

А.50126 — ключ для контроля усилия затяжки болтов крепления сцепления;

А.50088 — ключ для гаек крепления главного цилиндра и болта педали сцепления.

Возможные неисправностисцепления, их причины и способы устранения сведены в таблице 3.

Таблица 3

Причина неисправности	Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Увеличенные зазоры в приводе сцепления	Отрегулируйте привод сцепления
Коробление ведомого диска (торцовое биение более 0,5 мм)	Выправьте диск или замените новым
Неровности на поверхностях фрикционных накладок ведомого диска	Замените накладки или ведомый диск в сборе
Ослабление заклепок или поломка фрикционных накладок ведомого диска	Замените накладки, проверьте торцовое биение диска
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания смятие или износ шлицев, то замените первичный вал или ведомый диск
Поломка пластин, соединяющих упорный фланец с кожухом сцепления	Замените кожух сцепления с нажимным диском в сборе
Воздух в системе гидропривода	Прокачайте систему
Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы	Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода
Утечка жидкости из главного цилиндра или цилиндра привода сцепления	Замените уплотнительные кольца, прокачайте систему
Засорилось отверстие в крышке бачка, что вызвало разрежение в главном цилиндре и подсос воздуха в цилиндр через уплотнения	Прочистите отверстие в крышке бачка, прокачайте систему
Нарушение герметичности вследствие загрязнения или износа переднего уплотнительного кольца главного цилиндра	Очистите уплотнительное кольцо, при износе замените
Ослабление заклепок крепления нажимной пружины	Замените кожух сцепления с нажимным диском в сборе
Перекос или коробление нажимного диска	Замените кожух сцепления с нажимным диском в сборе
Неполное включения сцепления (сцепления «буксует»)
Отсутствуют зазоры в приводе сцепления	Отрегулируйте привод сцепления
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените фрикционные накладки или Ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Засорено компенсационное отверстие главного цилиндра	Промойте цилиндр и прочистите компенсационное отверстие
Повреждение или заедание привода сцепления	Устраните неисправности, вызывающие заедание
Продолжение таблицы 3
Причина неисправности	Способ устранения
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причина заедания смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности и устраните причину замасливания дисков
Заедание в механизме привода сцепления	Замените деформированные детали. Устраните причины, вызывающие заедая
Повышенный износ фрикционных накладок ведомого диска	Замените накладки новыми, проверьте, нет ли повреждений поверхности диска
Ослабление заклепок фрикционных накладок ведомого диска	Замените неисправные заклепки, а при необходимости – накладки
Повреждение поверхности или коробление нажимного диска	Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник
Износ переднего подшипника первичного вала коробки передач	Замените подшипник
Повышенный шум при включении сцепления
Поломка или снижение упругости пружин демпфера ведомого диска	Замените ведомый диск в сборе
Поломка, снижение упругости или соскакивание оттяжной пружины вилки выключения сцепления	Замените пружину новой или закреп
Поломка пластин, соединяющих нажим-	Замените кожух сцепления с нажимным диском в сборе

Как прокачать сцепление своими силами

Приветствую вас друзья на сайте ремонт авто своими руками. Задача сцепления – обеспечить плавный старт «железного коня», а также качественное и четкое переключение передач.

Как прокачать сцепление

При его неисправности снижается ресурс коробки передач и повышается ее износ. Чтобы исключить проблемы, может понадобиться прокачка сцепления. Для чего это необходимо? Как выполнить это работу правильно?

Когда производить прокачку сцепления?

Основной симптом неисправности – проблемы при переключении передач (слышно явный звук зубцов механизма, хотя педаль сцепления выжата до пола).

Одна из причин – попадание воздуха в систему из-за нарушение герметичности трубопроводов или плохой протяжки соединений.

Промедление в такой ситуации может привести к целому ряду проблем — поломке коробки передач или полному выходу сцепления из строя. Дальнейший ремонт вытянет не одну тысячу из кармана.

Особенности работ и инструмент для прокачки сцепления

Перед тем как прокачать сцепление, подготовьте все необходимое. Вам понадобится:

• Новая тормозная жидкость для замены ,
• обычный набор инструментов из багажника авто,
• пустая тара (в нее будет сливаться старая тормозная жидкость),
• шланг необходимого диаметра (убедитесь, что он подходит к сливному штуцеру),
• помощник, который будет нажимать на педаль сцепления.

Если же такового нет, то придется фиксировать педаль специальным инструментом.

Перед началом работ нужно отрегулировать сцепления. В противном случае замена жидкости и удаление воздуха из системы может не дать ожидаемых результатов.

Основное внимание уделите настройке свободного хода, работе запорного клапана и оттяжной пружины

Как правильно прокачать сцепление своими руками

1. Находите бачок главного цилиндра и доливайте жидкость. Оптимальный уровень – от полутора, до двух сантиметров от горловины бачка. Заливайте состав через фильтрующий элемент, чтобы избежать попадания в систему различного «мусора» и примесей.

2. Убирайте резиновый колпак с перепускного клапана и натягивайте на его место подготовленный шланг. Второй край опускайте в специальную тару с тормозной жидкостью. Проследите, чтобы емкость была заполнена не менее чем на треть.

3. Сделайте один оборот перепускного клапана в сторону выкручивания. Это необходимо, чтобы дать путь воздуху для выхода.

4. Давайте команду помощнику нажимать педаль сцепления на максимум. Делается это до момента, пока из шланга перестанут выходить воздушные пузырьки.

5. Во время выполнения работ требуется следить за жидкостью в бачке. Не допускайте снижения уровня ниже 3.5-4 сантиметров от края.

6. Педаль должна быть нажата до тех пор, пока выход пузырьков не закончится. Как только это произошло, плотно перекрывайте перепускной клапан.

7. По опыту эксплуатации процесс прокачки можно ускорить. Для этого стоит закручивать клапан после каждого нажатия на педаль. После этого отпускайте сцепление и повторяйте операцию заново. Уже после 2-3 нажатий на педаль воздух полностью покидает систему.

8. Стягивайте шланг со штуцера и возвращайте на место защитный колпак. После этого убедитесь, что уровень жидкости в норме (полтора, два сантиметра от верха).

9. Проверяйте, насколько качественно выполнена работа. Нажимайте сцепление и измеряйте ход толкателя поршня. Если все сделано правильно, то он должен быть около 26-28 мм. В случае отклонения от этого параметра требуется дополнительная регулировка.

Советы в помощь

При выполнении работы (и не только) учтите несколько важных советов:

— во-вторых, при выполнении работ берегите руки от попадания жидкости на кожные покровы. Надевайте защитные перчатки;

— в-третьих, будьте внимательны и не допускайте попадания грязи (пыли) в бачок. В противном случае придется чистить всю систему;

— в-четвертых, не используйте повторно отработанную жидкость. Такая экономичность может привести к негативным последствиям в будущем;

— в-пятых, если нет уверенности в идентичности доливаемого состава, то лучше произвести полную замену жидкости в системе;

— в-шестых, следите за уровнем в процессе эксплуатации. Его снижение – это яркое свидетельство утечки в системе. Старайтесь не запускать эту проблему и сразу устранять причину течи.

Теперь вы знаете, как правильно прокачать сцепление, и можете с легкостью сделать эту работу своими руками.

Главное – верить в свои силы, подобрать тормозную жидкость и выделить немного личного времени. Удачи на дорогах.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.

• стандартные рожковые ключи;
• отвертка или плоскогубцы;
• линейка;
• клещи.

Принципиально, процесс калибровки выглядит таким образом.

1. Автомобиль загоняется на смотровую яму или подъемник.
2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа. Конструкция демонтируется таким образом.

1. Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.

• Обратный монтаж выполняется в зеркальном порядке.
• В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

1. Машина поднимается на домкрате или загоняется на смотровую яму.
2. Устанавливается номинальное положение свободного хода педали сцепления.
3. Регулировка люфта выжимного подшипника.
4. Обратная фиксация конструкции.
5. Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

1. Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).

Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.

Этапы работы

Перед тем как начать работать, лучше заручиться помощью еще одного человека

Затем важно проверить тщательно целостность всех соединений и шланга на автомобиле – никаких потеков, трещин и тому подобного быть не должно. Под вашим капотом будет находиться или же инжектор, или карбюратор – все зависит от модификации модели ВАЗ-2107

Работы следует проводить, тщательно соблюдая все последующие этапы:

В прозрачную емкость нужно налить тормозную жидкость.
На корпусе рабочего цилиндра можно заметить штуцер прокачки сцепления – с помощью него и будет осуществляться данная процедура

Снимаем с него защитный колпачок и плавно натягиваем резиновую трубку.
Нижний конец этой самой трубки следует опустить в емкость с тормозной жидкостью и важно следить, чтобы конец трубки всегда оставался в нее погруженным.
Наливаем тормозную жидкость в бачок (расширительный).
После этого штуцер необходимо несколько ослабить. Для этого стоит лишь открутить его на каких-то пол-оборота.
Помощник во время этого должен нажимать на педаль сцепления через каждые три секунды и удерживать ее до упора нажатой.
Если все вышеперечисленное было сделано правильно, то через трубку будет вытекать жидкость, а в ней вы заметите еще и пузырьки воздуха.
Продолжать в том же духе следует до тех пор, пока воздух полностью не выйдет

Как только пузырьки перестанут выходить, миссию можно считать успешно выполненной.
В конце помощник обязан нажать на педаль, а вы в это время должны хорошенько закрутить штуцер и надеть на него защитный колпач ок, который вы сняли в самом начале данной операции.

Подобную процедуру реально делать и без ямы, но для этого вам понадобится эстакада. Следуя данной инструкции, люди, которые практически не имели опыта в работе с автомобилями, смогут сделать процедуру прокачки правильно.

Регулировка привода выключения сцепления Ваз 2105 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Регулировка привода выключения сцепления

Педаль и главный цилиндр привода сцепления

1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления;

13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка

ПОРЯДОК ВЫПОЛНЕНИЯ
↓ Комментарии ↓
1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1

Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания
3

Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля
4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010
5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост
6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы
7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага
8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз
9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора
10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова
11. Модификации автомобиля
11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива
12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Устройство механима сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — довольно сложный механизм, состоящий из нескольких десятков элементов. Причины его неисправности могут быть самыми разными. Однако все их можно разделить на две группы:

1. Дефекты самого механизма сцепления. К ним относятся неисправности ведомой части муфты, нажимного устройства, корзины, маховика, вилки включения/выключения сцепления.
2. Дефекты гидравлического привода механизма сцепления. Они могут быть обусловлены утечкой рабочей жидкости, образованием в ней воздушной пробки, а также неисправностями главного или рабочего цилиндров (ГЦС и РЦС) и педального механизма.

Муфта сцепления, как и любая другая деталь автомобиля, имеет ограниченный эксплуатационный ресурс. В первую очередь, он зависит от мастерства водителя, поэтому не регламентируется заводом-изготовителем. Для увеличения срока службы муфты её необходимо вовремя регулировать, следить за уровнем рабочей жидкости, избегать езды по бездорожью, учиться навыкам правильного пользования сцеплением.

На классических моделях ВАЗ установлено сухое постоянно замкнутое однодисковое сцепление. Оно включает в себя два основных элемента:

1. Ведущая часть. Она состоит из ведомого диска, шлицевая часть которого передаёт вращение коробке передач за счёт трения между фрикционными накладками и поверхностями маховика и нажимного диска.
2. Неразборный ведущий узел (корзина). Корзина крепится к маховику и состоит из нажимного диска и диафрагменной нажимной пружины.

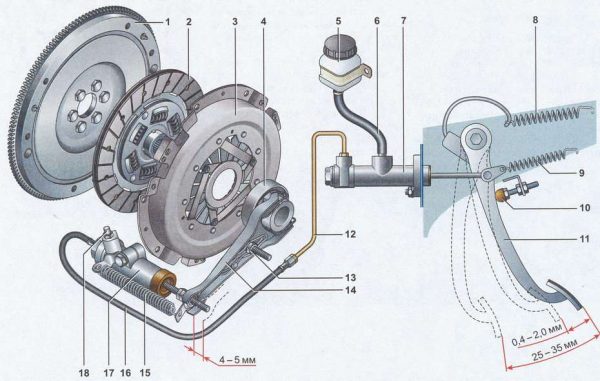

В классических моделях ВАЗ используется однодисковое сухое постоянно замкнутое сцепление: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Механизм сцепления должен быть надёжным, долговечным, способным гасить колебания вращающего момента двигателя. Муфта сцепления имеет гидравлический привод, состоящий из:

• главного цилиндра сцепления;
• рабочего цилиндра сцепления;
• вилки включения/выключения сцепления;
• выжимного подшипника;
• ножной педали.
