Как натянуть ремень генератора: пошаговая инструкция и рекомендации

Содержание:

Как заменить РГ
- Что нужно для работы
- Инструкция
Замена Натяжного Ролика Генератора Приора
Регулярная проверка приводных ремней
Как подтянуть ремень генератора
Как подтянуть ремень генератора
Если неправильно натянуть ремень
- - Если ремень ослаблен
  - Если ремень перетянут
Важность уровня натяжки ремней
Последствия неправильной натяжки
Предпосылки к корректировке натяжения
- Возможные неисправности в приводе электрогенератора и способы их устранения
Как заменить РГ
- Что нужно для работы
- Инструкция

Как заменить РГ

Чтобы менять деталь было удобно, необходимо освободить место под капотом, ведь конструкция некоторых моделей авто не позволит просто поднять капот и, запасшись гаечным ключом, произвести замену РГ. В некоторых случаях замену удобнее проводить снизу, подняв машину и демонтировав защиту картера двигателя.

Как заменить ремень генератора

После освобождения пространства нужно изучить способ установки ремня, ведь он может приводить в движение несколько узлов автомобиля, а не один лишь генератор. Также перед началом работы нужно запастись некоторыми инструментами. Правильная подготовка – это уже половина дела!

Что нужно для работы

Для замены ремня генератора необходимо подготовить следующее:

набор гаечных ключей;
головки;
рабочие перчатки;
новый ремень.

Инструменты для замены ремня генератора Перечень инструментов для замены РГ небольшой, поэтому с подготовкой не должно быть проблем. Но как только все будет под рукой, можно начинать рабочий процесс.

Приспособление для замены приводного ремня

Инструкция

В зависимости от конструкционных особенностей автомобиля и количества навесного оборудования процедура замены ремешка может отличаться. Ниже приведена пошаговая инструкция ремня генератора на примере модели Hyundai Elantra.

Замена ремня генератора

Шаг 1. Поднимите капот для получения доступа к приводу генератора. Если ремонт проводится в гаражных условиях, тогда используйте лампу для дополнительного освещения.

Расположение ремня генератора

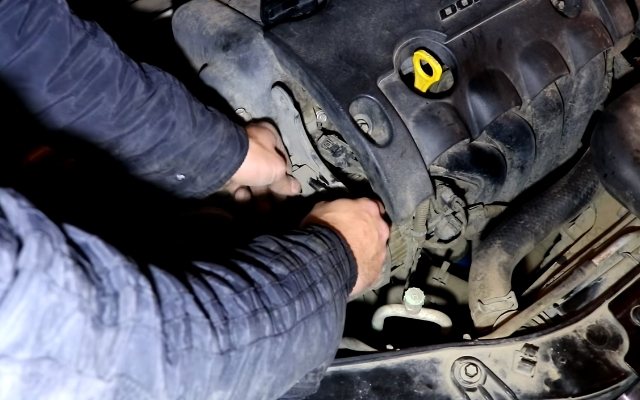

Шаг 2. Ослабьте натяжитель генератора, выкрутив крепежный болт.

Ослабление натяжителя генератора

Шаг 3. Выкрутите натяжитель после его ослабления. Для этой цели используйте гаечный ключ с головкой. Если болт заржавел и не поддается – воспользуйтесь WD-40.

Выкручивание натяжителя после ослабления

Шаг 4. После выкручивания натяжителя ослабьте нижний болт генератора, чтобы устройство легко перемещалось.

Ослабление нижнего болта генератора

Шаг 5. Отодвиньте генератор как можно ближе, чтобы можно было скинуть ремень.

Перемещение генератора в сторону

Шаг 6. Скиньте ремень с вала генератора. Сделать это можно голыми руками без использования отвертки или других инструментов.

Снятие ремня с вала генератора

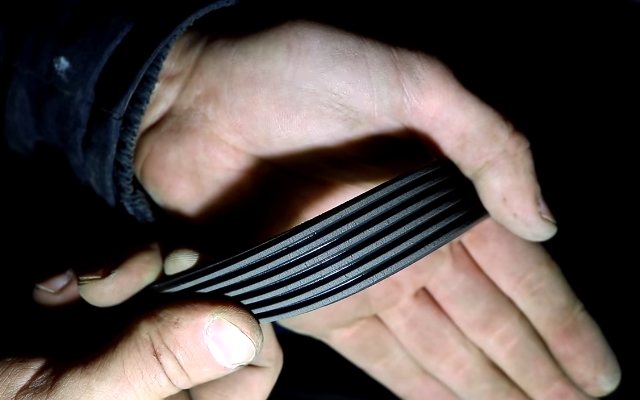

Шаг 7. Демонтируйте старый ремень и внимательно осмотрите его. Осматривать деталь нужно с обеих сторон. Если на его поверхности видны признаки сильного износа, то такой ремень нужно обязательно менять.

Осмотр ремня генератора после демонтажа

Шаг 8. Проверьте люфт ролика. Некоторые производители допускают незначительный люфт, но если он достаточно большой, то деталь также необходимо заменить.

Проверка люфта ролика натяжителя

Шаг 9. Открутите элемент крепления ролика.

Откручивание элемента крепления ролика

Шаг 10. Демонтируйте ролик.

Демонтаж ролика натяжителя ремня генератора

Шаг 11. Установите новый ролик, надежно его зафиксировав. После установки проверьте деталь на наличие люфта.

Установка нового ролика

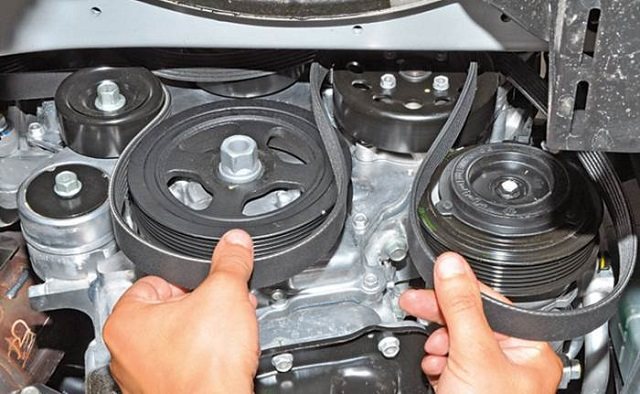

Шаг 12. При установке нового ремня генератора внимательно следите за тем, чтобы все ручейки попали на свои места. Ремень должен стоять равномерно.

Установка нового ремня генератора

Шаг 13. Закрутите натяжитель ремня пальцами, а затем закрутите его гаечным ключом.

Закручивание натяжителя ремня

Шаг 14. Затяните нижний болт крепления генератора. Все крепежные элементы перед закручиванием желательно обработать смазкой, чтобы дальнейшие ремонтные работы проходили намного проще.

Фиксация нижнего болта крепления генератора

Шаг 15. После замены ремня запустите двигатель и послушайте его работу. Даже неопытный автомобилист сможет услышать разницу. На этом с работами по замене ремня генератора покончено.

Проверка ремня генератора после установки

Замена Натяжного Ролика Генератора Приора

Подробная инструкция как правильно менять ремень генератора

замена натяжной ролик ремень генератора на приоре

На автомобилях Priora, оснащенных дополнительными опциями, такими как гидроусилитель руля или кондиционер, благодаря особому расположению агрегатов и, соответственно, механизмов приводного ремня, натяжение этого привода регулируется с помощью эксцентрика натяжения. Также тигель это используется, чтобы потянуть на последних выпусках Priora. Этот натяжной механизм выполнен на модели ремня привода ремня калины. Из-за различий в конструкции носилки доступны в двух типах:

пластик для приоры с опциями;
пластик для автомобилей обычной комплектации.

Симптомы напряжения

Наиболее выраженной неисправностью является характерный звук, издаваемый натяжителем при работе двигателя Priora. Для проверки снимите ремень со шкива коленвала и запустите двигатель. Если звук прекращается, поверните ролик рукой во всех направлениях для более тщательного осмотра. Неисправный натяжитель издает легкий шорох и начинает играть. Иногда, в зависимости от износа, это клинья. С любым необходимым таким симптомом замена. Эти детали не ремонтируются.

Натяжной ролик ремень генератора для автомобилей с гидроусилителем руля или кондиционером

Приора, оснащенная различными опциями, имеет ремень генератора длиннее метра. Он проходит через четыре опорные точки. Три из них являются шкивами. Первый — это шкив привода двигателя, а второй генератор и усилитель руля или компрессор кондиционера. Четвертый пункт, непосредственно тяговый Валик.

Этот простой механизм выполнен в виде обычного подшипника качения, с основанием в виде эксцентрика.

То есть, вращая его вокруг оси, из-за отверстия для болта, расположенного не в центре подшипника, но со смещением относительно края, он может удлинить или ослабить приводной ремень всех дополнительных механизмов Priora в виде Выступающая часть.

растягивание ремень генератора (К)

Дано четкое описание принципа натяжения ремня. генератор использование автомобильных приоритетов натяжной ролик.

Этот подшипник имеет пластиковую крышку снаружи с небольшим фланцем по ширине ремня. Крышка имеет вырез, соответствующий углублениям приводного ремня дополнительных механизмов Priora, что препятствует его вращению вдоль ролика и не разрушает внутреннюю крышку ремня.

Вам просто нужно подготовить кольцевой ключ на 17, и при выключенном двигателе открутите крепежный болт с помощью гайки. Все можно удалить. Вставьте новый, поверните новый натяжитель, чтобы затянуть ремень, заблокируйте его. Вот и вся операция.

Приоритет и калина натяжитель, не оснащенный опциями

Приора, у которой нет ни усилителя руля, ни кондиционера, намного короче. Он работает только в двух точках: шкив коленчатого вала и шкив генератора. Последние образцы имеют систему натяжения, похожую на калину ВАЗ. То есть, если на других машинах ВАЗа напряжение создается путем перемещения самого генератора, то на Приоре пластиковый ролик системы натяжения давит на привод сверху. Специально для перемещения ролика тяговый механизм. Он состоит из нескольких частей:

неподвижное основание в виде балки, к которому прикреплены детали генератора и натяжителя;
подвижная штанга с роликом;
стержень с резьбой;
фиксированное резьбовое крепление;
тяговая гайка.

Вся система отчетливо видна на фотографии. Следующие ключи необходимы для регулировки привода и замены натяжителя. Соединение 19, конец и соединитель 13, а также любой гаечный ключ 8. 8. Сначала открутите болт и гайку, удерживая подвижную накладку с помощью стержня с ключом 13. Стержень с ключом или головку 8, отрегулируйте до 8 стержней. Генератор остается стационарным. Когда ремень ослабнет, открутите болт с втулкой, на которой установлена необходимая деталь. Теперь удалите видео и замените его новым.

Проверьте механизм свободного хода привода привода генератора и надежно заблокируйте все крепления, повернув планку в нормальное состояние привода.

ниже показывает замена Натяжитель генератора на Приоре с гидроусилителем руля:

Регулярная проверка приводных ремней

Как заменить ремень генератора

Периодическая проверка на натяжку ремня должна осуществляться ежесезонно. Диагностика ремня выполняется при выключенном двигателе. Уровень натяжки проверяется нажатием пальца, при этом прогиб не должен быть больше 2 см. При визуальном осмотре выявляется факт наличия или отсутствия трещин. При малейшем повреждении ремень необходимо заменить, иначе он в любой момент может порваться.

Также проверка ремня осуществляется в отдельных случаях:

недостаточный заряд АКБ;
руль (при наличии гидроусилителя) стал туго вращаться, особенно в холодную пору;
кондиционер слабо холодит;
при работе вспомогательных агрегатов доносится скрип, а при попадании воды на ремень происходит его проворачивание.

Как подтянуть ремень генератора

Порвался ремень генератора приора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

Ослабить верхнюю или нижнюю затяжку генератора;
Далее произвести один поворот регулировочного винта по часовой стрелки;
Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

Открутить или ослабить саму регулировочную гайку;
При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
Далее на планке затягивается ранее ослабленная гайка.
После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование. Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т

д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Как подтянуть ремень генератора

Это интересно: Причины неисправностей и самостоятельный ремонт уровня датчика топлива

Регулировочный винт

Ослабить верхнюю или нижнюю затяжку генератора;
Далее произвести один поворот регулировочного винта по часовой стрелки;
Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
Затянуть гайки, которые крепят генератор.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Регулировочная планка

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

Открутить или ослабить саму регулировочную гайку;
При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
Далее на планке затягивается ранее ослабленная гайка.
После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

С помощью ролика

Если неправильно натянуть ремень

Если ремень ослаблен

Часто бывает, что ремень ослабляется в процессе эксплуатации. В этом случае, при слабом натяжении, он будет проскальзывать в пазах шкивов. А, если ремень будет проскальзывать, значит вал генератора нечему крутится, никто его не заставляет. А, если вал генератора медленно крутится или вообще остановился, то он не будет вырабатывать электрический ток. Отсюда — нехватка энергии для системы питания электронных приборов автомобиля, которых с каждым десятилетием становится все больше и больше. Каких только датчиков сейчас нет в современных легковых и грузовых машинах.

При проскальзывании страдает и генератор, и ремень. Ремень от трения нагревается, обдирается, появляются задиры, царапины, трещины. Отсюда делаем вывод, ресурс изделия зависит от способа эксплуатации.

Если ремень перетянут

При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. Если на аккумулятор подается мало тока или больше положенного, то проблема в реле регуляторе напряжения. Проверку делать просто.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

недостаток зарядки аккумуляторной батареи;
бортовая электросистема испытывает дефицит напряжения;
включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Последствия неправильной натяжки

Если вовремя не подтянуть приводной ремешок и он ослабнет, это приведет к снижению параметра тока зарядки АКБ. Если сила заряда будет низкой, то аккумулятор расходует собственный ресурс, в результате чего срок эксплуатации устройства падает. В итоге происходит разрушение внутренних пластин либо короткое замыкание. Если батарея необслуживаемая, то ее придется менять, ремонту она не подлежит.

Слишком слабое натяжение станет причиной появления скачков напряжения в бортовой сети машины. Для более старых авто эта проблема некритическая. Но в новых моделях, оснащенных множеством электронных приборов и систем, электрооборудование выйдет из строя. В частности, сломается ЭБУ мотора, ремонт будет дорогостоящим. Недостаточно натянутый приводной ремешок соскочит с вала при вращении на высокой скорости, а иногда он может пробить капот.

При сильной натяжке на трущиеся узлы и компоненты дополнительных агрегатов возлагается высокая нагрузка. О перетяжки может сообщить нехарактерный для функционирования мотора гул, обычно шум издает натяжной ролик. Иногда гул издают подшипниковые устройства генераторной установки, компрессора системы кондиционирования или системы гидравлического усиления рулевого колеса. Источником шума может быть втулка водяного насосного устройства.

Предпосылки к корректировке натяжения

Изготовители техники рекомендуют проверять состояние ременного привода генератора каждые 10-15 тысяч километров. Обязательная замена – через 60 тысяч. Период службы зависит от качества материалов изделия и аккуратности водителя.

Растянутый ремень буксует в канавках шкивов, что при увеличении нагрузки сопровождается подсвистывающим шелестом, отчетливо слышимым из-под капота.

О нестабильной работе генератора информирует сигнал контрольного датчика, загорающийся на приборной панели перед глазами находящегося за рулем человека. Зачастую причиной тревоги становится сбой из-за вытянувшегося от нагрузок передаточного пояса.

Прогиб определяется замером на середине наиболее длинного свободного участка между соединяемыми деталями. Если при нажатии на ветвь отклонение от исходной позиции превышает 10-15 мм, полагается натяжка ременя генератора и доведение отхода до рекомендуемого значения.

Возможные неисправности в приводе электрогенератора и способы их устранения

С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.

Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.

При этом могут появиться следующие признаки неисправностей:

свист в районе нахождения привода;
«провалы» напряжения;
более тусклый свет фар;
мигание индикатора зарядки АКБ на приборной панели.

Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.

Проверка натяжения привода
