Устанавливаем эур и гур на ваз 2110 своими руками

Замена шлангов и масла

Шланги ГУР – это важная его часть. Поэтому за ними нужен глаз да глаз. Но что делать, если они все-таки нуждаются в замене? Отвозить автомобиль в СТО? Конечно же, нет необходимости, ведь все это можно сделать и самостоятельно. Обычно замену шлангов проводят одновременно с заменой масла ГУР. И будет кстати, как раз представить совместную инструкцию.

• Для начала нужно поднять оба передних колеса автомобиля (они должны оказаться в воздухе);
• Находим бачок ГУР, из которого следует откачать масло;

• Выкачиваем масло;
• Поворачиваем рулевое колесо до упора в любую сторону (после этого в бачке вновь появится масло, которое нужно вновь выкачать);

• Теперь поворачиваем руль в другую сторону и опять выкачиваем масло;
• Снимаем шланг, являющийся проводником масла (через него масло идет со стороны салона и попадает в бачок);
• Крутим руль из стороны в сторону (опять же должно выйти масло);

Замена масла гур

• Берем новое масло для гидроусилителя (обычно идет около 800 мл);
• Заливаем его в бачок до максимального уровня;
• Опять крутим руль из стороны в сторону (до упора);

• Заводим двигатель на несколько секунд, глушим;
• Опять крутим рулевое колесо;
• Подливаем масло;
• Прокачиваем и удаляем воздух из системы, прокручивая руль на заглушенном автомобиле по десять раз в каждую сторону (делаем столько же раз и при запущенном двигателе).

В процессе замены масла обязательно смотрим на все шланги и патрубки. Если масло вытекает, то это признак порванного или неисправного шланга, который нужно будет заменить. Замену шлангов проводят только после полной откачки масла. Нужно будет открутить хомуты, снять шланги с насоса. Что касается установки, то новые шланги и патрубки следует затянуть хомутами и при этом не перестараться (шланги легко лопаются, если что).

Практическое описание установки электроусилителя

Электрический усилитель руля состоит из:

• силового агрегата, который представляет собой электрическую машину синхронного типа;
• управляющего контроллера;
• рулевого вала;
• блока управления;
• механизма рулевой колонки с рычагом и редуктором;
• промежуточного вала карданного типа;
• комплекта проводов, предназначенных для индивидуального усилителя;
• диагностической колодки;
• светодиода, который индуцирует исправность функционирования электроусилителя руля;
• хомутов и различного рода крепёжных элементов.

Непосредственно сам алгоритм установки

• вначале необходимо автомобиль поставить на ручной тормоз и выключить системы зажигания;
• отключить питание от аккумуляторной батареи;
• с помощью верстака к электроусилителю нужно подсоединить промежуточный вал карданного типа;

Установка электроусилителя ваз 2110

• после чего, соединения нужно затянуть через гровер;
• итак, сначала нужно вытащить заглушку рулевого колеса;
• затем отвернуть гайку крепления рулевого колеса, после чего снять непосредственно сам руль;
• теперь пришло время открутить винты кожухов рулевого вала, после чего сам кожух необходимо снять;

• отсоединить панели и колодки жгута от двухрычажного переключателя;
• снять сам переключатель;
• отвернуть болт крепления промежуточного конца нижнего вала рулевого управления;
• отвернуть две гайки крепления рулевой колодки и кронштейн рулевого управления;
• после чего, необходимо снять колодку с промежуточным валом в сборе;

• первостепенно необходимо одеть промежуточный вал карданного типа на шлицевую часть вала-червяка рейки;
• на червяки расположен паз, с которым необходимо состыковать промежуточный вал;
• затянуть стяжной болт;

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками

, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить

на мотор, а точнее, в то место, где было крепление генератора.

Разбираем рулевую рейку

1. Снять опору и защитный колпак с обеих сторон механизма.
2. Освободить чехлы защиты.
3. Снять гайку упора при помощи спецключа.

Снимаем гайку упора

Извлекаем шестерню привода с подшипником

Снимаем опорную втулку

Далее необходимо заменить все элементы, которые входят в ремкоплект рулевой рейки, проверить изделие на люфт и провести визуальный осмотр.

После разборки рейки особое внимание надо уделить механизму червячной передачи и опорной втулке. Также если пыльники были повреждены, то может наблюдаться коррозия некоторых частей механизма

Тут всё надо прочистить и промыть, а также обильно смазать.

Обязательно надо поменять стопорное кольцо и упор рейки. Эти детали подвергаются больше всего износу.

Подготовка к монтажу

Увы, далеко не на каждой «десятке» имеется родной электроусилитель. Но это не проблема, поскольку агрегат вполне можно установить своими руками. Работа не очень сложная, потому если действовать по инструкции, вы все сами отлично сделаете.

Основное преимущество самостоятельного монтажа — внушительная экономия денежных средств. Сам агрегат стоит дорого, а установка на СТО обойдется почти в такую же сумму.

На этапе подготовки вам следует заранее приобрести и подготовить инструменты и материалы:

• Новый электроусилитель;
• Пластина;
• Набор проводки;
• Промвал;
• Кожух и рулевое колесо;
• Набор разных отверток;
• Сверла;
• Линейка.

Поскольку мы говорим про электрическое устройство, всевозможные масла и смазки здесь не потребуются.

Монтаж

Когда все готово, и вы настроились на работу, можно приступать к установке ЭУ.

1. Извлеките штатную клемму из колодки и вставьте ее в колодку на жгуте.
2. Теперь свободную клемму, которая отходит от жгута, ставится на место штатного привода, примыкающего к колодке. Это позволит пропустить штатный провод между двумя жгутами. Идущий от колодок провод имеет номинал 50 Ампер.
3. Далее отсоединяем кожух вала, а затем демонтируем замок зажигания. Обязательно отделите переключатели. Данный этап проводится аккуратно и медленно, чтобы кожух не потрескался.

1. Открутите крепежный болт рулевой рейки и демонтируйте ее.
2. Замерьте промвал в длину. Если потребуется, воспользуйтесь пластиной для подгонки. Рекомендуем записывать полученные параметры.
3. На освобожденный участок теперь необходимо установить электроусилитель.
4. Подберите вал нужного размера, поскольку он не сможет налезть на рулевую рейку. Для подгонки вала вам потребуется пластина и переточка под вал от Приоры. Кстати, при установке ЭУ отлично подходят элементы именно от модели Приора. Возьмите это на заметку.

1. После подгонки пластины сделайте сверление большего углубления, нежели есть сейчас. Вал — это полая конструкция, потому любое сверло по металлу легко справится с поставленной задачей.
2. Пластину ставят на усилитель и проверяют полученный показатель глубины. Если все подошло, зажмите конструкцию небольшим болтом.
3. Верните все переключатели на свои места и приступайте к работе с проводкой.
4. Из салона требуется вывести два провода, идущих непосредственно к аккумуляторной батарее. Делается это через левое крыло.
5. Демонтируйте бачок с омывательной жидкостью, и возьмите кусок проволоки. Она потребуется для того, чтобы закрепить выведенные к аккумулятору провода. Их крепят к концу противоположного, проводят и протягивают сразу обоих.
6. Снимите приборную панель и извлеките колодку, окрашенную в красный цвет. Аккуратно затяните проводку в подпанельное пространство.
7. Теперь извлекает из красной коробки оранжевый проводок.

1. К этому проводку фиксируется красная колодка и объединяется с проводкой от вашего электроусилителя. Не забудьте конец проводки с «голой» клеммой от усилителя уложить на освободившийся штатный провод, расположенный в красной колодке.
2. Аналогичным образом выполняют операцию с серой проводкой, которая также расположена в красной колодке. Ее протягивают на штатное место и крепят клеммами.
3. Далее двигаемся к аккумуляторной батарее, надежно фиксируем черный минусовой провод на проводе розового цвета — плюсовом.
4. Остается объединить всю проводку от ЭУ и запустить ее.
5. На этом установка практически завершена. Вам следует обязательно собрать все компоненты, вернуть узлы в исходное положение — переключатели, кожух, рулевое колесо и пр.

Подгоняем ЭУ

Если вы не имеете опыта в подобной работе, вам обязательно потребуется провести подгонку электроусилителя после завершения работ по установке.

Подгонка включает в себя следующие мероприятия:

• Выравнивание руля;
• Устранение всех образовавшихся между деталями щелей;
• Уменьшение длины питающего кабеля;
• Проверка установки светодиодных датчиков диагностики ЭУ;
• Замена изношенных или поврежденных элементов при необходимости и наличии таковых.

Завершив работу, сядьте за руль, внимательно осмотрите фронт проделанных операций. Заведите машину, проверьте новый руль в действии. Обязательно приведите панель и руль в порядок, очистите поверхности. После этого можно приступать к непосредственной эксплуатации.

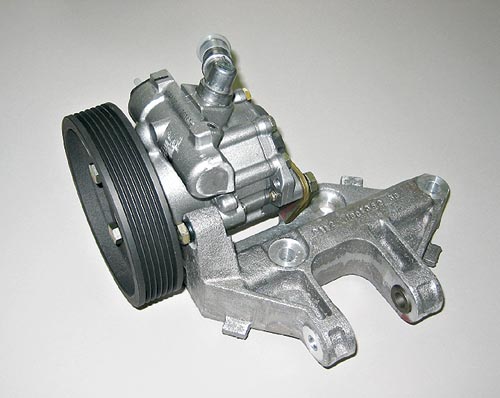

Насос ГУР

Отдельного разговора заслуживает насос этого механизма. Стоит он около 3 тыс. российских рублей и его часто ремонтируют, чем заменяют. Но если ремонт не поможет, придется потратиться. Что касается качественного ремонта, то его опять же удастся провести своими руками, тем самым экономя свои средства.

Обычно на ГУР Ваз 2110 устанавливают насос марки ZF, который еще идет на Ауди А6, Фольксваген и другие автомобили. Но такая модель насоса не разборная и на ней не имеется ни стопорных колец, ни крышек. Это вовсе не означает, что восстановить работу такого насоса невозможно. Ниже представлена инструкция по снятию и разбору насоса ГУР:

• Снимаем хомут;
• Отсоединяем возвратный шланг (делаем аккуратно, дабы не пролить масло);
• Отсоединяем разъем;
• Снимаем со штуцерного болта ДДЖ (датчик).

• Отсоединяем нагнетательную трубку, прежде сняв штуцерный болт;
• Снимаем приводной ремень гидроусилителя;
• Теперь пора приступить к снятию самого насоса;
• Ослабляем первый болт, крепящий насос;
• Выворачиваем полностью второй болт, фиксирующий насос;
• Снимаем насос в сборе.

Очищаем насос от грязи и визуально осматриваем. Если обнаруживается выработка на внутренней стенке корпуса, напоминающего ступеньки, то их нужно снять, используя для этого специальную насадку и дрель.

Ремень генератора и ГУР

Генератор на автомобиле ваз 2110 с ГУР

А что, у владельца ваз 21103 с гидроусилителем? Как известно, если на Ваз 2110 установлен ГУР, который, стоит заметить, полностью устраняет вибрации, свойственные переднеприводным автомобилям, замена ремня генератора проводится совершенно иначе, чем принято. Как правило, ремень генератора меняют после 45-60 тыс. км пробега, а трещины на нем – прямой признак замены. Обычная замена этой детали занимает не больше 10 минут, но на автомобилях с ГУР – это требует больше времени, да и на его привычном месте ремня не найти. На этом месте, если установлен ГУР, помещается насос, о котором было написано выше. Сам же генератор расположен бывает выше.

Сложность замены в данном случае характеризуется тем, что ремень крутится вокруг левой опоры мотора, что вынуждает открутить опору, приподнять двигатель и уже затем снять ремень. Специфичность наблюдается и в случае натяжения ремня генератора. В частности, угол обхвата ремня шкива генератора в случае с ГУР довольно мал и принятое обычно натяжение в 1 см вверх и вниз здесь не работает. Ремень начинает проскальзывать. Это означает, что натяжение ремня с ГУР должно быть сильнее.

Как видим, ГУР – это и лишние хлопоты, связанные с ремонтом. Но, если научиться все делать своими руками, проблем удастся избежать. Кроме того, можно неплохо сэкономить на ремонте, цена которого с каждым разом в СТО растет. Инструкция, представленная выше – это ознакомительный вариант для владельцев Ваз 2110 с ГУР. Полный пошаговый мануал по замене ГУР, его ремонту и т. д. можно найти в других статьях, посредством видео или фото – материалов.

Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими силами

Исходя из года выпуска, «десятка» может оснащаться гидроусилителем (ГУР) как еще его называют электроусилителем (ЭУР). По достоинству оцениваются женщинами, 2-ой вариант предпочтительней, потому что с ребенком управлять машиной легче и комфортней. Если ваш ГУР износился по другому вы просто желаете его поменять, то как кандидатуры рекомендуется избрать ЭУР на ВАЗ 2110.

Данном материале находится две аннотации:

• Установка ГУР.
• Установка электроусилитель руля ВАЗ 2110 заместо стандартного гидроусилителя.

Загодя до того, как проводить установку, нужно разобраться в устройстве этих узлов, также выяснить, чем они разные.

Функциональная и техническая сводка электроусилителя руля

Ваз 2110 электроусилителем руля

Электроусилитель руля с практической точки представляет собою элемент повышения удобства и эффективности управления автомобилем. Впервые был эффективно внедрен электроусилитель руля в 1990-ом году японским автомобильным концерном Тойота. И уже в первые годы своего практического применения электроусилитель руля доказал свою высокую степень практической эффективности по сравнению с гидроусилителем, в частности:

• он способен функционировать даже при выключенном двигателе;
• наблюдается существенное экономия расхода топлива;
• заметна лучшая управляемость, за счёт повышенной скорости быстродействия;
• высокий уровень надёжности вождения;
• высокая безопасность повседневного использования.

Ваз 2110 электроусилитель руля

Ознакомимся теперь с основными техническими особенностями строения и функционирования электроусилителя руля:

• устройство представлено одним целостным блоком;
• располагается непосредственно под капотом;
• представлено шестеренным насосом в сочетании с электродвигателем;

• оснащён высокотехнологичным блоком управления;
• в своём составе также содержит силовой цилиндр;
• имеет резервуар жидкости и электронный клапан и т.п.

Ваз 2110 схема электроусилителя

Отличие от ГУР

В целом работа электро- и гидроусилителя руля практически сходна, однако, имеет несколько существенных различий. В частности, электроусилитель в своём составе дополнительно содержит электронную составляющая, которая представлена клапанным и электронным блоком. Эта система функционирует с практической точки зрения следующим образом:

• встроенные датчики движения занимаются мониторингом скорости автомобиля, а также отслеживают его траекторию и исправность функционирования;
• после сбора данные передаются на обработку в специализированный электронный блок управления;
• после чего, искусственный интеллект системы автомобиля автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
• давление масла регулируется исключительно за счёт положения клапана, который может быть закрытым или открытым;
• чем выше будет скорость движения автомобиля, тем более интенсивнее открываться клапан;
• с ростом скорости будет параллельно возрастать тяжесть рулевого управления, что в свою очередь существенно увеличить степень стабильности в управлении автомобилем.

Основные практически недостатки электроусилителя

Те, кто ставил электроусилитель руля на ваз 2109, не учли следующее:

• ниже мощность регулирования руля, что сказывается на его мягкости использования;
• низкая генераторная способность электродвигателя;
• электрогенератор в своём составе содержит недостаточно мощности;
• подходит и может быть установлен только на легковые автомобили.

Главные преимущества электроусилителя руля сравнительно с гидроусилителем:

• простота сборки, во многом обусловленная креативностью инженера;
• длительный срок эксплуатации;
• низкая стоимость, что в свою очередь положительно сказывается на финансах;
• настройки регулируются легко и понятно, главное чтобы в них разобраться не нужно читать приложения по эксплуатации;
• для запуска системы достаточно изменить систему электронного управления.

Цена вопроса

Желая установить ЭУ на ВАЗ 2110, многих автовладельцев интересует, во сколько обойдется им установка.

Сказать точные цены подобных услуг на автосервисах мы не можем, поскольку у каждого СТО своя ценовая политика. Если же вы планируете выполнить установку своими руками, тогда предлагаем ознакомиться с примерным прайсом на все то, что вам потребуется в процессе работы.

Очевидно, что наличие электроусилителя дает множество преимуществ владельцам ВАЗ 2110, как и любой другой модели авто. Но не рискуйте устанавливать агрегат своими руками, если даже малейший опыт и понятия о работе с проводкой у вас отсутствуют. В этом случае лучше переплатить, но доверить установку специалистам.

На ВАЗовской «классике» с завода не предусмотрена установка усилителя руля. Однако владельцы этих авто испытывают определённые неудобства в управлении на малых скоростях из-за тугого вращения «баранки». Чтобы сделать управление более лёгким и комфортным на ВАЗ 2107 можно установить электромеханический усилитель.

Какой ЭУР поставить на ВАЗ 2107

На ВАЗовскую «семёрку» можно поставить один из двух вариантов электроусилителя руля:

• от «Нивы»;
• специальный комплект.

В первом случае покупка механизма обойдётся в 20 тыс. руб. Во втором — устройство подойдёт для установки на любые классические «Жигули» и по стоимости выйдет примерно в те же деньги. ВАЗ 2107 можно оснастить и тем и другим механизмом. Однако на электроусилители от «Нивы» есть нарекания: некоторые автовладельцы жалуются на их неожиданный выход из строя, что является опасным во время движения, поскольку управление становится невозможным. Что касается , то на них жалоб нет.

Положительный опыт

Те, кто катался на хэтчбеке ВАЗ-2112, в свою очередь, «заряженном» специалистами известной тюнинговой , могут сказать, что это серьезный автомобиль. Ведь 130-сильный двигатель может уложить стрелку спидометра до отметки 200 км/ч. Специалисты доработали подвеску, на основе своего опыта в гоночном деле изменили углы постановки передних колес, увеличили кастер (т.е. это угол продольного наклона «виртуального» шкворня колеса) со стандартного значения 1,5° до 2,5°.

Результатом явились великолепная курсовая устойчивость на достаточно высокой скорости и невообразимо тяжелый руль. Поэтому «Торгмашевцы» долго раздумывали и присматривались к электроусилителю Авиаагрегата.

Для того чтобы опробовать, решили поставить его на одну из машин. Они посчитали, что не ошиблись, и установили усилители даже на несколько автомобилей. В итоге автомобиль ничуть не потерял в надежности управления в различных трассовых режимах и даже стал требовать от водителя гораздо меньше физических затрат на низкой скорости при совершении маневров.

Не был нанесен ущерб и информативности: при изменении усилия на руле можно понять то, как колеса вновь зацепились за асфальт. Поэтому специалисты решили, что электроусилитель руля на ВАЗ 2112 – отличное средство повышения его привлекательности на рынке машин.

Прокачка тормозов ВАЗ 2112. Как это сделать правильно

В перечне диагностических мероприятий, прокачка тормозов ВАЗ 2112 стоит на одном из первых мест. Хорошо, когда автолюбители это понимают и относятся к этому достаточно серьезно. Ведь не зря говориться: «Зачем тебе педаль «газа», если тормоза не работают?». Прокачка тормозов ВАЗ 2112 в первую очередь необходима для удаления из коммуникаций и оборудования тормозной системы воздушных прослоек, которые приводят к сбоям в работе всего отлаженного автомобильного механизма. Самое критичное последствие от наличия в системе воздуха, это ее полный отказ, когда при нажатии на педаль тормоза она без усилия проваливается в пол и остается в таком положении.Зачем и когда производится прокачка?Процесс, который водители называют «прокачкой» в своей основе имеет цель удаления из цилиндра и подводных шлангов системы торможения прослоек из проникшего в нее воздуха. Можно возразить, указав на то, что система герметична и только благодаря этой технологической особенности и функционирует. Однако под воздействием постоянных механических нагрузок, а также от усталости материалов, герметичность может быть нарушена. Проведение ежедневного визуального осмотра авто перед выездом на дорогу в редких случаях может обнаружить признаки скрытой разгерметизации, которая является следствием:

• Ослабления креплений шлангов подачи жидкости;
• Микротрещины в трубках, штуцерах или в цилиндре.

Прокачка обязательно производится, как один из этапов работ, при замене любого оборудования входящего в функционал системы. За редким исключением, когда производится замена колодок, однако даже столь простой процесс также можно завершить профилактической продувкой шлангов. Этапы проведения работДля осуществления данного вида восстановительных работ необходим набор следующих инструментов, материалов и подсобного инвентаря:

• Емкость, лучше всего чистая бутылка минимум на 1.5 литра;
• Резиновая трубка от медицинской капельницы или с набора по переливания крови;
• Чистая ветошь;
• Гаечный ключ на 8 и на 10, рожковый или «прокачной», который имеет специальную прорезь;
• Стальная щетка для зачистки металлических поверхностей;
• Баллончик с ВД-40 для снятия следов загрязнения и ржавчины;
• Новая жидкость для системы.

Также для удобного и быстрого выполнения работ необходим помощник, который будет прокачивать тормозную педаль из салона – от этой манипуляция и вся процедура получила свое название.На первом этапе воздух удаляется из нагнетательного цилиндра. Для этого педалью нагнетается давление и, поочередно откручивая штуцера на цилиндре, из них выпускают пузырьки воздуха. Предваряет данные манипуляции, долив в бачок жидкости до максимально возможного уровня. Только после этого приступают к работе с колесными штуцерами.Прокачка колес на автомобилях ВАЗ производится в следующей последовательности:

• Заднее правое;
• Переднее левое;
• Заднее левое;
• Переднее правое;
• *Последовательность обработки колес на моделях ВАЗ определена по их удаленности от цилиндра, а следовательно, и по длине соединительных шлангов.

Однако в случае с ВАЗ 2112 это не критично, так как на данной модели система многоконтурная и последовательно колес в этом вопросе не имеет значения. Процедура аналогична той, которую проделывают с центральным цилиндром, только на колесе стоит всего один штуцер. Даже если ремонтные работы на системе не производились, прокачка тормозов ВАЗ 2112 должна производиться или раз в 3 года, или через каждые 4.000-5.000 тысяч км пробега. Обязательна к проведению прокачка в случае потемнения жидкости, которое указывает на потерю ее эксплуатационных характеристик. AutoFlit.ru

• Для чего нужен абсорбер на ваз 2114
• Гравитационный клапан ваз 2110 для чего нужен
• Для чего нужен адсорбер для ваз 2112
• Ремкомплект стартера ваз 2110

• Ваз 2114 как узнать цвет машины по вин коду

• Рдт ваз 2114 признаки неисправности
• Ваз 2110 дтож признаки неисправности
• Дмрв ваз 2114 признаки неисправности
• Дпкв ваз 2114 признаки неисправности
• Признаки неисправности дпдз на ваз 2112
• Ваз 2114 признаки неисправности форсунок
