Двигатели и коробки передач renault duster (рено дастер)

Рено Дастер 2 литра устройство ГРМ

Рено Дастер 2 литра устройство ГРМ волнует довольно много потенциальных покупателей, поскольку от особенностей конструкции даного двигателя зависит дальнейшая эксплуатация кроссовера. Технические характеристики Renault Duster с 2 литровым двигателем мы рассмотрим чуть ниже, а пока о механической части.
Рядный 4-цилиндровый 16-клапанный двигатель Рено объемом 2 литра имеет заводской индекс F4R. Данную модель мотора и его модификации можно встретить на множестве других моделей Renault. Собирают агрегат на заводе двигателей Рено в Испании. Сразу скажем, что до рестайлинга Duster этот атмосферник выдавал всего 135 л.с. На новой версии компактного кроссовера стали устанавливать более продвинутую модификацию F4R с системой смены фаз газораспределения, это позволило уложится в Евро-5 и повысить мощность до 143 л.с.

Устройство двигателя не новое, уходит своими корнями еще в далекие 80-ые. В основе конструкции чугунный блок цилиндров, ременный привод ГРМ, два распределительных вала. Двигатель имеет гидрокомпенсаторы, поэтому вручную регулировать клапана не придется. Правда есть у 2-литрового мотора Дастера одна проблема, при обрыве ремня гнет клапана. Если за этим следить и вовремя проводить квалифицированное обслуживание, то моторесурс мотора легко может перевалить за 400 000 километров.

Рено Дастер 2 литра устройство ГРМ типично для моторов с DOHC. Особенностью замены ремня ГРМ можно считать отсутствие установочных меток. Перед снятием ремня необходимо жестко зафиксировать распредвалы и коленвал относительно друг друга. Для блокирования коленвала в блоке цилиндров есть специальное технологическое отверстие, куда вкручивается стопорный болт. Для блокирования распредвалов на противоположной стороне клапанной крышки, под двумя технологическими заглушками вы увидите концы распредвалов со специальными прорезями, в которые надо вставить общую пластину, что не даст провернутся распредвалам. Для ослабления и натяжения ремня ГРМ вам потребуется граник, который необходимо будет использовать при натяжении ролика. Далее схематичное фото схемы ГРМ Дастер 2.0

• 1 Зубчатый шкив коленвала
• 2 Ремень ГРМ
• 3 Обводной ролик ГРМ
• 4 Натяжной ролик
• 5 Шкив распредвала выпускных клапанов
• 6 Механизм исполнения системы смены фаз газораспределения
• 7 Шкив насоса охлаждающей жидкости

Официальное видео Renault о важности периодической замене ремня ГРМ. Для Дастера 2.0 этот срок составляет 60 тысяч километров пробега

https://youtube.com/watch?v=I125sI4WFDs

Что означают модификации F4R

За все время производства двигатель многократно подвергался усовершенствованию. Создано более 50 модификаций на основе базовой модели. Механическая часть оставалась без каких-либо значительных изменений.

Все изменения были направлены на увеличение мощности. Незначительно изменялся крутящий момент.

Мотор по индексам отличается деталями конструкции, например, помпа может быть под ремнем ГРМ, либо снаружи. Соответственно менялось соединение с трансмиссией. Например, модификации F4R 712, 742, 780 предназначались для работы с МКПП, а 713 и 743 с АКПП.

Была попытка внести изменения в ГРМ двигателя. Так, в F4R 730 высота подъема впускных клапанов 9,999, а выпускных 10,998 мм, то в модификациях 701, 740, 741, 780 – 10,014 и 10,009 мм. На F4R 714 был установлен фазорегулятор, а на F4R 720 его не было.

Кроме этого следует отметить, что модификации F4R 760- 767, 774, 776, 784, 786, 787, 794-797, 800,811, 813, 870, 872, 874, 886, 896, 897 оснащались турбокомпрессором.

Несмотря на это, основные изменения касались навесного оборудования (подбиралась более рациональная форма воздушного фильтра, выпускного коллектора, типа катализатора и т.п.).

Код двигателя	Мощность	Крутящий момент	Степень сжатия	Годы выпуска	Устанавливался
F4R 700	140 л. с при 5500 об/мин	188 Нм	9.8	1996-2002	Renault Espace III
F4R 701	140 л. с при 5500 об/мин	188 Нм	9.8	1998-2002	Renault Espace III
F4R 712	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 713	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 714	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 715	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 720	120 л. с при 4700 об/мин	190 Нм	9.8	2001-2006	Trafic II
F4R 722	120 л. с при 4700 об/мин	190 Нм	9.8	2001-2006	Trafic II
F4R 730	169 л. с при 6250 б/мин	200 Нм	11.2	1998-2006	Clio II, Sport (CB0M)
F4R 732	169 л. с при 6250 б/мин	200 Нм	11	1998-2006	Clio II, Sport (CB0M)
F4R 736	169-172 л. с при 6250 б/мин	200-250 Нм	11	1998-2012	Clio II, Sport (CB0M)
F4R 738	179 л. с при 6500 об/мин	200 Нм	11	2001-2012	Clio II, Thalia I
F4R 740	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 741	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 744	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 746	140 л. с при 5500 об/мин	191 Нм	9.8	1999-2002	Megane I, Scenic I
F4R 760	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2003	Avantime I
F4R 761	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2003	Avantime I
F4R 762	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2005	Vel Satis I
F4R 763	163 л. с при 5000 об/мин	250 Нм	9.5	2002-	Vel Satis I
F4R 764	163 л. с при 5000 об/мин	270 Нм	9.5	2001-2005	Laguna II
F4R 765	163-170 л. с при 5000 об/мин	270 Нм	9.5	2005-2009	Vel Satis I, Laguna II
F4R 766	170 л. с при 5000 об/мин	270 Нм	9.5	2004-2009	Vel Satis I
F4R 767	170 л. с при 5000 об/мин	270 Нм	9.5	2004-2009	Vel Satis I
F4R 770	135 л. с при 5500 об/мин	191 Нм	9.8	2002-2009	Megane I, II, Scenic II
F4R 771	135 л. с при 5500 об/мин	191 Нм	9.8	2002-2009	Megane II, Scenic II
F4R 774	230 л. с при 5500 об/мин	191 Нм	9	2004-2009	Megane II
F4R 776	163 л. с при 5000 об/мин	270 Нм	9.5	2003-2009	Megane II, Scenic II
F4R 780	140 л. с при 5750 об/мин	188 Нм	9.8	1998-2001	Laguna I
F4R 784	170 л. с при 5000 об/мин	270 Нм	9	2005-2007	Laguna II
F4R 786	170 л. с при 5000 об/мин	270 Нм	9.5	2005-2007	Laguna II
F4R 787	170 л. с при 5000 об/мин	270 Нм	9.5	2005-2007	Laguna II
F4R 792	136 л. с при 5500 об/мин	191 Нм	9.8	2002-2012	Espace IV
F4R 794	163 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 795	163 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 796	163-170 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 797	163-170 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 800	204 л. с при 5000 об/мин	300 Нм	9	2007-2015	Laguna III
F4R 811	170 л. с при 5000 об/мин	270 Нм	9.5	2007-2020	Laguna III
F4R 813	170 л. с при 5000 об/мин	270 Нм	9.5	2007-2020	Laguna III
F4R 820	117 л. с при 5000 об/мин	190 Нм	9.8	2006-2014	Trafic II
F4R 830	197-201 л. с при 7100 об/мин	215 Нм	11.5	2005-2013	Clio III
F4R 870	180 л. с при 5500 об/мин	300 Нм	9.5	2009-2012	Megane III
F4R 872	190 л. с при 5500 об/мин	300 Нм	9.5	2012-2020	Megane III
F4R 874	220-273 л. с при 5500 об/мин	340 Нм	8.5	2013-2020	Megane III
F4R 886	204 л. с при 5000 об/мин	300 Нм	9.5	2005-2007	Laguna II
F4R 887	204 л. с при 5000 об/мин	300 Нм	9.5	2005-2007	Laguna II
F4R 896	170 л. с при 5000 об/мин	270 Нм	9.5	2002-2014	Espace IV
F4R 897	170 л. с при 5000 об/мин	270 Нм	9.5	2002-2014	Espace IV

F4R

Этот двухлитровый 16-клапанник — настоящий долгожитель, который выпускается с 1993 года без радикальных трансформаций. Устанавливается на несколько популярных моделей Рено: Espace, Megane, Scenic, Laguna, Trafic, Duster, Kaptur.

Мощность агрегата в зависимости от модификации колеблется от 135 до 138 л.с. Существует «заряженные» версии F4R RS, мощностью в 172-200 л.с. Ставятся такие на Renault Clio RS.

В основе конструкции мотора — чугунный блок цилиндров, такой же распределительный вал и коленвал. Распределенный впрыск, ременной привод ГРМ, дроссельная заслонка открывается тросиком (в современных версиях — под управлением ЭБУ).

Но производитель всегда старался модифицировать данный двигатель, поэтому ГБЦ выполнена из алюминия, клапаны оснащены гидрокомпенсаторами, а в последних версиях появился фазорегулятор на впускном валу.

К типичным неисправностям двигателя относят плавающие обороты и трудности и запуском, часто это связано с загрязнением дроссельной заслонки. Проблема с катушками зажигания и датчиком положения коленвала выражается троением двигателя.

Ресурс фазорегулятора редко превышает 60 тыс. км. Масло уходит через протекающие прокладки, включая сальник коленвала, а расход его на угар растет пропорционально пробегу.

Известна неисправность, связанная с прогаром поршней или клапанов в данном агрегате. Определить проблему можно по шумной, «дизельной» работе двигателя.

В целом же, при хорошем обслуживании мотор служит долго и ходит не одну сотню тысяч километров. К качеству топлива двигатель тоже не особо прихотлив. Специалисты оценивают ресурс агрегата примерно в 250-300 тыс. км до капитального ремонта.

Плюсы и минусы бензиновых силовых грегатов

Бензиновые моторы Дастер обладают хорошей динамикой, неприхотливы и сравнительно недороги в обслуживании и ремонте. Они довольно резво ведут себя и на трассе, и при обгоне и, если надо «стартануть» на светофоре. У них невысокая чувствительность к качеству топлива, и относительно недорогие запчасти. Двигатели надежны (успели поработать и пройти доводку на других моделях), имеют большой ресурс и межсервисный интервал. Стоит отметить и более легкий, по сравнению с дизелем, запуск в мороз.

Минусов у бензиновых двигателей немного, но они есть. Расход довольно велик, при заводских нормах около 10 литров, в среде Дастероводов рекомендуют зимой и при наличии пробок, ориентироваться на 12 л. бензина. То же относится и к маслу. Например, двигатель F4R, по отзывам тех же Дастероводов, «жрет» более полулитра на 1 тыс км. пробега. Есть проблемка при замене свечей — возникает необходимость снятия впускного коллектора.

Перечень модификаций ДВС

Изначально характеристики двигателя корректируются производителем для различных автомобилей Renault, поэтому моторам F4R присваивается несколько индексов. Например, для Renault Duster используются индексы 400 (полный привод), 402 (АКПП), 403 и 405 (МКПП).

Вариант впускного коллектора F4R

Высота подъема клапанов в ДВС F4R730 составляет 9,999 мм и 10,998 мм (впуск/выпуск, соответственно). В модификациях F4R701, 740, 741 и 780 составляет 10,014 мм и 10,009 мм (впуск/выпуск, соответственно).

Базовый мотор комплектуется короткими пружинами клапанов 41,3 мм, а все остальные модификации имеют пружины другой длины – 43,57 мм в свободном положении. Фазы гозораспределения отличаются на 3 и 19 градусов (впуск/выпуск, соответственно).

Турбо версия F4Rt

Кроме атмосферных модификаций силового привода, производитель выпускает турбо версию F4Rt со следующими характеристиками:

• мощность – от 168 л. с.;
• крутящий момент – от 340 Нм;
• нагнетатель – турбина;
• топливо – АИ-95/98.

Обзор популярных моделей двигателей

Автомобили Рено Дастер предполагают установку разных двигателей.

За историю этой модели в качестве наиболее популярных можно назвать 4 вида моторов. В 2019 г. при покупке нового автомобиля доступны только 3.

Все рассматриваемые в обзоре двигатели, кроме работающего на дизельном топливе K9K 1,5 DCI, имеют следующие характеристики:

• инжекторный тип;
• поперечное расположение;
• количество цилиндров – 4 в ряд;
• количество клапанов – 16.

Ресурс двигателя Renault Duster – 300-400 тыс. км.

Увеличить этот параметр можно, соблюдая следующие правила:

• прогревать стоявший на морозе автомобиль перед началом движения;
• не глушить мотор сразу после остановки;
• менять свечи после каждых 10-15 тыс. км пробега.

К9К 1 5 DCI

K9K 1,5 DCI – это дизельный двигатель, который может быть установлен только в комплекте с МКПП на полноприводный автомобиль.

Он имеет следующие параметры:

• тип топливной системы – Common Rail;
• поперечное расположение;
• количество цилиндров – 4 в ряд;
• количество клапанов – 8;
• мощность 109 л. с.;
• крутящий момент 240 Нм;
• рабочий объем – 1 461 куб. см.

Автомобиль, оснащенный этим мотором, развивает скорость 100 км/ч за 13,2 сек, при этом не может разогнаться более чем на 167 км/ч. В смешанном режиме он расходует в среднем 5,3 литра топлива.

F4R

Двигатель F4R оснащен чугунным блоком цилиндров с алюминиевой головкой и ремнем ГРМ.

Он имеет следующие технические характеристики:

• мощность 143 л. с.;
• крутящий момент – 195 Нм;
• рабочий объем – 1 998 куб. см.

Время разгона до 100 км/ч и средний расход топлива составляют:

• у модели с АКПП – 11,5 сек., 8,7 л;
• у модели с МКП6 – 10,3 сек., 7,8 л.

Максимальная скорость, которую способна развить машина, – 174 км/ч и 180 км/ч соответственно.

HR16dE H4M

Этот двигатель представляет собой эволюционировавший мотор K4M. Главное изменение, внесенное конструкторами Рено, – замена ремня ГРМ на цепь. Также была проведена работа над распределительными валами.

Силовой агрегат имеет следующие характеристики:

• мощность – 114 л. с.;
• крутящий момент – 156 Нм;
• рабочий объем – 1 598 куб. см.

Двигатель соответствует классу ЕВРО 5. В смешанном режиме эксплуатации средний расход бензина на 100 км составляет 7,4-7,6 л.

Оснащенный им переднеприводный автомобиль развивает максимальную скорость 167 км/ч. До 100 км/ч он разгоняется за 10,9 сек. Машине с полным приводом для этого потребуется 12,5 сек. До развития максимальной скорости ему не хватает всего 1 км.

К4М

Двигатель K4M устанавливался на Дастер только до модернизации, проведенной в 2015 г.

Мотор имеет следующие показатели:

• мощность – 102 л. с.;
• крутящий момент – 145 Нм;
• рабочий объем – 1 598 куб. см.

Двигатель оснащен блоком цилиндров, изготовленных из чугуна, и ременным приводом ГРМ. Полноприводный автомобиль, на который установлен такой мотор, разгоняется до 100 км/ч за 12,8 сек. Максимально доступная ему скорость – 160 км/ч. Для переднеприводного автомобиля эти показатели составляют 11,5 сек. и 164 км/ч. Средний расход в смешанном режиме эксплуатации составляет 8,2 и 7,6 л (в зависимости от комплектации машины).

Обслуживание

• При условии правильной эксплуатации мотор потребует вскрытия не чаще чем раз в 100 тысяч километров. Однако если автовладелец будет пренебрегать требованиями по замене масла Рено, подобное может привести к серьезным поломкам уже буквально спустя 50 тысяч километров пробега.
• Наличие у рядного двигателя объемом в 1,6 литра двух распределительных валов улучшает характеристики мотора, устраняя одновременно вибрации и делая его работу максимально плавной.
• Сам двигатель Рено Логан отличается минимальной шумностью и обеспечивает отличный комфорт во время движения с различными скоростями.
• Отметим также использование распределительного впрыска топлива, что позволяет улучшить экологические показатели и снижает расход топлива. Этот силовой агрегат, несмотря на широкое использование различных автоматизированных агрегатов и современной системы впрыска, способен работать на 92 бензине, что позволяет сократить расходы у автовладельца.
• Рено Дастер двигатель является фактически модернизированной версией четырехцилиндрового мотора, который с успехом выпускался в течение 10 лет. Использование такой надежной и проверенной годами конструкции силового агрегата позволило обеспечить максимально надежную работу мотора.

• При условии соблюдения сервисного интервала двигатель Рено Дастер имеет ресурс порядка 400 тысяч километров. Аналогичную конструкцию имеет двигатель k7J, устанавливаемый на Рено Логан и Сандеро. Эти моторы имеют взаимозаменяемые части и отличаются простотой в ремонте.

• В сравнении со своим предшественником двигатель Рено Дастер получил модернизированную систему выпуска и полностью автоматическое управление работой силового агрегата. Путем перенастройки блока управления можно изменять параметры мощности и тяги двигателя F3R, поэтому он с одинаковым успехом устанавливается как на компактные легковушки, так и на кроссовер Рено Дастер.
• Перенастройка блока управления позволяет на Дастере существенно увеличить крутящий момент, что положительно сказывается на показателях проходимости автомобиля и его управляемости на проселочной дороге.
• Двигатель F3R имеет простую конструкцию, которая существенно упрощает его последующий ремонт, который можно выполнить в любом СТО. Необходимость капитального ремонта двигателя F3R возникает при пробегах более трехсот тысяч километров.
• Производитель рекомендует регулярно производить замену ремня ГРМ, что требуется делать каждые 50 тысяч километров.
• Масло Рено Логан рекомендуется менять каждые 10 тысяч километров пробега. Рекомендуется использовать оригинальное полусинтетическое масло и проводить все сервисные мероприятия точно в срок.
• Блок цилиндров F4R отлит из чугуна, однако за счет использования алюминия для ГБЦ и компактных габаритов этот силовой агрегат имеет легкий вес, что положительно сказывается на управляемости автомобиля.
• В зависимости от модификации автомобиля, на который установлен двигатель Рено Дастер, его показатель расхода топлива может колебаться от 7 до 10 литров топлива на 100 километров пробега. При установке на автомобиль автоматической коробки передач расход топлива может незначительно увеличится.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р. Дисконт: 3500 р.	>10
005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р. Дисконт: 700 р.	6
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р. Дисконт: 1300 р.	>10
def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р. Дисконт: 1100 р.	>10
PT010-07010408 / RDU112101	Жабо цельное под лобовое стекло Рено Дастер	Pt GROUP	2900 / 2600 р. Дисконт: 2200 р.	>10

Виды двигателей и нюансы проведения замены

Технология замены свечей на Рено Дастер зависит от модификации силовой установки. На дорестайлинговых версиях использовались два типа бензиновых силовых установок – 1,6-литровая (К4М) и 2,0-литровая (F4R).

На рестайлинговых кроссоверах мотор К4М заменили на более новый – H4M, а вот F4R менять не стали.

Процедура замены на агрегатах К4М и F4R практически идентична, за исключением одного небольшого нюанса, касающегося 2,0-литрового мотора. А вот на двигателе Н4М алгоритм отличается, причем существенно.

2,0-литровый мотор (F4R)

Далее рассмотрим полный алгоритм работ по замене свечей зажигания на 2-литровом агрегате F4R.

Из оснащения для выполнения процедуры понадобится:

• Набор головок с удлинителями и воротками;
• Свечная головка на 16 (глубокая и желательно оснащенная уплотнительной резинкой или магнитом для удержания свечей);
• Компрессор с пистолетом для продувки (вместо него можно использовать баллончик со сжатым воздухом, используемом при ремонте оргтехники);
• Комплект новых свечей зажигания.

Операция выполняется на холодном двигателе.

• Отсоединяем от АКБ «минусовую» клемму;

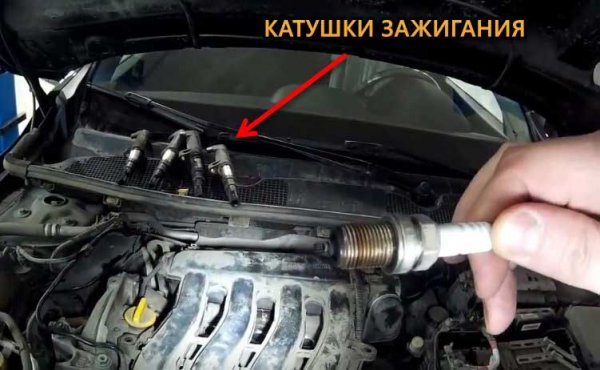

• Отсоединяем от катушек фишки с проводкой (для снятия нужно нажать на фиксатор);
• С помощью пистолета для продувки или баллончика с сжатым воздухом обдуваем пыль с коллектора и прилегающих поверхностей;
• Головкой на 8 с удлинителем и воротком отворачиваем болты крепления катушек и извлекаем последние;
• На 4-мо цилиндре болт помимо катушки удерживает также электромагнитный клапан системы изменения фаз газораспределения. Чтобы извлечь катушку на этом цилиндре, после отворачивания крепежа нужно провернуть вокруг оси указанный клапан, чтобы проушина его фиксации не мешала извлечению;
• Продуваем свечные колодцы, чтобы выдуть из них накопившуюся пыль;
• Свечной головкой отворачиваем свечи. Если инструмент с магнитом или резинкой, то им же и производим извлечение. Если головка не удерживает свечи, то достать их поможет катушка зажигания (после выкручивая элемента, надеваем на него катушку и достаем);
• Устанавливаем новые свечи и закручиваем их с усилием 25 Нм. Если динамического ключа нет, то действуем так – от руки закручиваем до упора, далее доворачиваем воротком до упора, прикладывая к нему среднее усилие (чрезмерно тянуть нельзя, поскольку можно сорвать резьбу в головке);
• Ставим на место катушки, фиксируем их болтами и подключаем проводку.

Как видно, операция по замене свечей зажигания на Дастер с двигателем F4R – не сложная, главное, тщательно выдуть весь мусор и пыль, чтобы они не попали в свечные колодцы, а затем и в цилиндры.

Отличия проведения работ на моторе К4М, нюансы

Технология работ на Рено Дастер с 1,6-литровым агрегатом К4М практически ничем не отличается. Единственное, на этом моторе на 4-м цилиндре болт фиксирует только катушку, поэтому никаких дополнительных действий для ее извлечения не потребуется, просто выворачиваем крепеж и извлекаем деталь.

Кстати, мотор К4М – является очень распространенным и устанавливается он не только на Рено Дастер, а еще и Логан, и Сандеро, комплектуется им также Лада Ларгус. И на всех этих авто алгоритм замены свечей – идентичен.

Порядок работ представлен на фото.

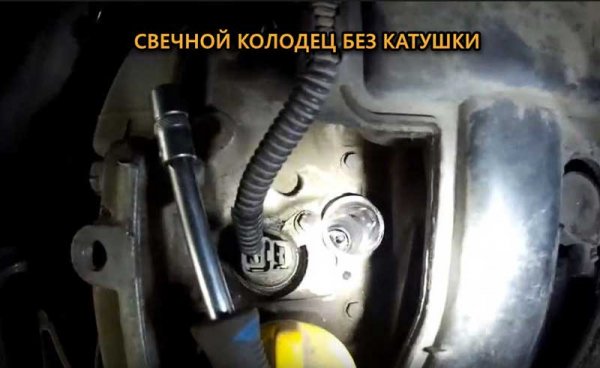

Теперь об одной из неприятных особенностей двигателей Дастер. Катушки не имеют уплотнителей, поэтому не закрывают свечные колодцы, из-за чего в них попадает пыль, но это – полбеды.

Часто автовладельцы этого кроссовера сталкиваются с тем, что в колодцы 2-го и 4-го цилиндров попадают капли жидкости для омыва стекол, просачивающиеся из распылителей.

На работу свечей жидкость не влияет, но она приводит к образованию коррозии на ее корпусе. Если свечки долго не менялись, то ржавчина может оказаться достаточно сильной. Из-за этого при попытке открутить свечу нередко от корпуса откалываются частицы проржавевшего металла, которые после извлечения элемента падают в цилиндр.

Один из вариантов избежать такой неприятности – перед отворачиванием заржавевшую свечу зажигания обмазать консистентной смазкой (к примеру, «Литол»). Эта смазка будет «удерживать» отколовшиеся частицы ржавчины и предотвратит их попадание в цилиндр.

А в целом, чтобы не возникали проблем, следует на Рено Дастер чаще менять свечи зажигания, чтобы не допустить сильного ржавления их корпуса.

Технические характеристики F4R 2,0 л/141 л. с.

Разработчиками использованы в двигателе практически все существующие на тот момент наработки – гидрокомпенсация тепловых зазоров, распределенное зажигание и впрыск, самое современное навесное оборудование. Для автомобилей С и D классов их полностью устраивала рядная схема двигателя атмосферного типа.

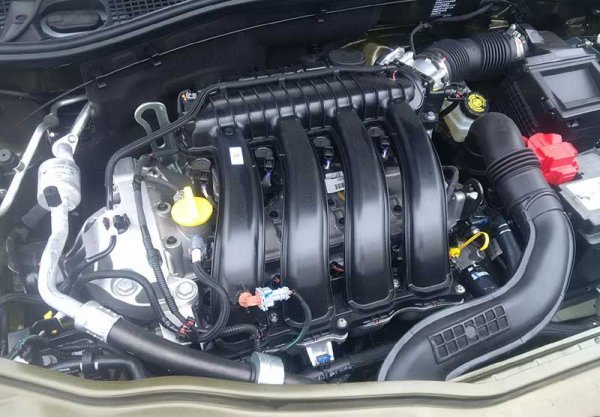

Мотор F4R под капотом

Базовые технические характеристики F4R приведены ниже:

Изготовитель	Renault Espana
Марка ДВС	F4R
Годы производства	1993 – …
Объем	1998 см3 (2,0 л)
Мощность	103,7 кВт (141 л. с.)
Момент крутящий	195 Нм (на 3750 об/мин)
Вес	130 кг
Степень сжатия	9,8 – 11,1
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	система COP, отдельная катушка на каждой свече, нет высоковольтных проводов
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный, форма каналов прямоугольная
Распредвал	литье
Материал блока цилиндров	чугун
Диаметр цилиндра	82,7 мм
Поршни	алюминиевые, короткая юбка
Коленвал	противовесы литые
Ход поршня	93 мм
Горючее	АИ-92/95
Нормативы экологии	Евро-3 – 5
Расход топлива	трасса – 6,5 л/100 км смешанный цикл 7,8 л/100 км город – 10,3 л/100 км
Расход масла	максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Total Quartz 9000
Масло для F4R по составу	синтетика, полусинтетика
Объем масла моторного	4,8 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 350000 км
Регулировка клапанов	не требуется, так как используются гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	9 л
Помпа	высокоресурсная, рассчитана на весь срок службы
Свечи на F4R	Champion RC87YCL, Sagem RFN58LZ, Eyquem RFC58LZ2E
Зазор свечи	0,9 мм, не регулируемый
Ремень ГРМ	Gates 035507XS
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Mann C1858/2
Масляный фильтр	Bosch 0451103332 диаметром 76 мм, 0451103336 диаметром 78 мм или 0986АЕ034 диаметром 83 мм, резьба 20 мм
Маховик	двухмассовый LUK 6243200009
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 25 Нм маховик – 70 Нм болт сцепления – 12 Нм крышка подшипника – 68 Нм (коренной) и 43 (шатунный) головка цилиндров – три стадии 8 Нм, 15 Нм + 90°

Кроме пошаговых инструкций ремонта и обслуживания ДВС, официальный мануал содержит описание параметров и периодичность ТО.

Двигатель, который вас разорит:F4R от Renault

Двигатель от Renault F4R появился в 1998 году и выпускается до сих пор. Сейчас он широко известен владельцам бюджетников Renault Duster и Kaptur, для которых он является и основным, и флагманским двигателем.

Мотор Renault F4R имеет чугунный блок цилиндров, рабочий объем составляет 1998 см. куб. Отсчет цилиндров идет от маховика. Атмосферный вариант двигателя F4R развивает от 139 до 179 л.с. Турбированная версия выдает от 147 до 273 л.с.

У мотора F4R существует около полусотни модификаций. И возникает вопрос, «а нахрена?», чтоб путаться при выборе запчастей при ремонте? Они имеют небольшие, но важные отличия в поршнях, распредвалах, клапанах, пружинах клапанов и т.д. У мотора F4R (атмосферной и турбинованной версии) в зависимости от модификации степень сжатия может составлять от 8,5 до 11,5. Соответственно, наименьшая степень сжатия у мощной турбированной версии (F4R 874, до 273 л.с.), а наибольшая – у мощной атмосферной версии (F4R 830, 200 л.с.).

Головка блока цилиндров алюминиевая, с четырьмя клапанами на цилиндр, в ней расположены два распредвала, гидрокомпенсаторы. Фазовращатель присутствует на впускном распредвале атмосферного варианта двигателя 2.0 F4R. Впрыск топлива – распределенный. Система зажигания с индивидуальными катушками. Привод ГРМ – зубчатым ремнем.

Атмосферный и турбированный варианты двигателя F4R отличаются: порядка четверти деталей у турбомотора свои. Основные отличия в верхней части. На двигатель Рено 2.0 F4R с турбиной (F4RT) устанавливается турбокомпрессор типа TwinScroll, отсутствует система изменения фаз газораспределения (здесь нет фазорегулятора), применяется двухмассовый маховик и кованый распредвал, усиленные поршни.

двигатель Рено 2.0 F4R обзавелся хорошей репутацией. Однако это не касается его поздних атмосферных версий, широко известных по Renault Duster и Kaptur, с увеличенной с 9,8 до 11,2 степенью сжатия. Не имея усиленных поршней, поздние версии двигателя F4R, особенно при эксплуатации на 92-м бензине, при пробеге порядка 120 000 км практически разваливаются. Стираются маслосъемные кольца, начинается жор масла.

Может произойти и разрушение перегородок поршней, в результате чего пострадает и блок двигателя – на стенках одного или нескольких цилиндров появятся задиры. В целом же, обычно удается обойтись заменой поршней.

Отсутствие шпонки на звезде коленвала ремня ГРМ, что не редко приводит к дорогостоящему ремонту, так что при замене ремня стоит поменять звездочку на ту, на которой шпоночный отлив присутствует.

Течь крышки распределительных валов, которая сидит на герметике

И неудобное расположение корпуса воздушного фильтра… Какому гению инженерной мысли придумалосб засунуть фильтр в такую… опу.

Фазорегулятор, срок службы которого едва превышает 60 000 км. Его следует менять при появлении неприятного шумного «дизельного» тарахтения при работе двигателя.

· Выход из строя катушек зажигания.

· Загрязнение дроссельной заслонки, о чем свидетельствует снижение мощности двигателя.

· Высокий расход масла на угар – в основном из-за задубевших маслосъемных колпачков. Либо, на поздних версиях, как на Дастере или Каптюре, из-за износа поршневых колец.

· Подтекание масла по заднему сальнику коленвала.

· Загрязнение топливных форсунок (решается ультразвуковой чисткой), что выражается в троении и излишних вибрациях двигателя.

· Разрушение задней опоры двигателя – обычно ее приходится заменять при пробеге в 100 000 км.

Прогар клапанов при эксплуатации на некачественном бензине и езде на грани детонации.

Проблем для двигателя с историей жизни в 20 лет много, и Рено должно бы было давно устранить недостатки своего детища.

Но они сделали наоборот, и уменьшили ресурс мотора, наверно маркетологи лучше знают, что и как продавать, забыв, что есть слово «Надежность»

Список моделей авто, в которых устанавливался

Конструировался мотор F4R для использования в качестве силового привода следующего модельного ряда производителя Renault:

• Megane 2 – компактный седан, универсал, хэтчбэк и купе;
• Duster – компактный кроссовер;
• Laguna – среднеразмерный универсал, седан и хетчбэк;
• Trafic 2 – минивэн, фургон;
• Espace 2/3/4 – минивэн;
• Clio – субкомпактный универсал и хетчбэк.

Турбо версия F4Rt устанавливалась на автомобили Renault:

• Clio Sport – супермини класс;
• Espace – минивэн;
• Vel Satis – хетчбэк бизнес-класса;
• Avantime – трехдверный минивэн купе;
• Megane 3 TCE 180 – трехдверное купе;
• Laguna 2/3 – среднеразмерный седан, универсал, хетчбэк;
• Scenic – компактвэн;
• Laguna GT – среднеразмерный седан;
• Magane Sport – хетчбэк.

Renault Vel Satis

Особенности конструкции

Атмосферный рядный двигатель F4R содержит следующие конструкторские разработки:

• блок цилиндров – цилиндры ДВС изготовлены из гильз, запрессованных внутрь чугунного блока, а не расточены в нем;
• ГБЦ – каналы клапанов впуска и выпуска расположены V-образно;
• система зажигания – схема СОР с отдельными для каждой свечи катушками;
• ГРМ – схема DHC, два распредвала находятся внутри ГБЦ;
• ШПГ – стальные кованые шатуны, юбка поршня бочкообразная в поперечном сечении с плавающим пальцем;
• газораспределение – имеется регулировка фаз электромагнитным клапаном.

Блок цилиндров F4R

ГБЦ F4R

Катушка зажигания

В атмосферных версиях F4R с завода используются литые коленвалы, в турбированном варианте F4t – кованые стальные. Чтобы увеличить межремонтный период гидротолкателей, производитель рекомендует применение высококачественного масла. В противном случае капитальный ремонт потребуется гораздо чаще.
