Самостоятельная диагностика и замена шаровых опор ваз 2107

Усиленные шаровые опоры

Любой серьёзный производитель предлагает покупателям широкий модельный ряд шаровых опор: от обычных до спортивных, или усиленных. Например, опоры «Трек» имеют усиленную модификацию «Трек-спорт».

У опор «Кедр» есть усиленная модификация «Кедр-триал-спорт» и т. д.

Все эти изделия, разработанные для экстремальных нагрузок, имеют ряд общих особенностей. Рассмотрим их на примере опор «Трек-спорт»:

• универсальная конструкция. Это означает, что усиленные опоры можно ставить как на верхний рычаг подвески, так и на нижний. Более того, усиленные опоры можно устанавливать и на другие автомобили (в частности, опоры «Трек-спорт» можно без особых проблем поставить в подвеску автомобиля «Нива»);
• повышенное усилие вырывания шарового штока. Для того чтобы вырвать шток из подвески, к опоре «Трек-спорт» необходимо приложить усилие в 7 тыс. кгс (в то время как на обычных опорах «Трек» усилие составляет 5 тыс. кгс);
• гарантированный производителем пробег у спортивных шаровых опор начинается от 60 тыс. км (у обычных опор — от 40 тыс. км);
• вкладыши спортивных опор имеют особую конструкцию. Они жёстче, и в них есть специальные канавки, предназначенные для выведения излишков смазки и продуктов износа. Это техническое решение позволяет вдвое увеличить срок службы усиленной опоры.

Видео: обзор шаровых опор «Трек-спорт»

Как видим, надёжных производителей шаровых опор мало, а единственным критерием выбора этих деталей является толщина кошелька автовладельца. Если человек не стеснён в средствах, можно сразу приобрести опоры LEMFORDER и забыть о проблемах с подвеской на несколько лет. На втором месте находится «Трек», но тут ситуацию серьёзно осложняет обилие подделок этого бренда. Прилавки автомагазинов сейчас буквально завалены поддельным «Треком»

Ну а если вопрос цены для водителя является критическим, то можно обратить внимание на продукцию и «Белмаг»

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Диагностика

Как снять шаровую опору без съемника? Такой вопрос задают люди, которые столкнулись с заменой шаровой. Особенно, в случаях неожиданной поломки. Чтобы это не стало для вас неприятным сюрпризом, нужно знать, как правильно диагностировать поломку. Первым признаком неисправности является стук в подвеске при проезде по неровностям дороги. Но, тут нужно учитывать, что на большом морозе смазка может замерзать. В таком случае, стуки могут наблюдаться при начале движения.

Не стоит паниковать, это вполне нормальное явление. Также при сильном износе автомобиль может рыскать по дороге, и наблюдается повышенный износ резины.

Не забывайте, что стучать в подвеске могут не только шаровые опоры. Поэтому, обязательно внимательно осмотрите подвеску. Самым простым способом диагностики является проверка люфта. Для этого необходимо поднять машину на домкрате. После чего, пытаются покачать колесо, при наличии люфта необходимо заменить шаровую. Заодно определяем, какая опора вышла из строя. Это актуально для машин с двумя опорами с каждой стороны. В некоторых моделях имеется возможность замерить уровень износа шарнира через отверстие в нижней части опоры.

Неисправности

В процессе эксплуатации автомобиля, особенно по нашим дорогам, подвеска подвергается существенной нагрузке, большая часть которой приходится именно на шаровые опоры. Естественно, что со временем они изнашиваются, что приводит к увеличению зазора между сферической поверхностью пальца и нижней частью чехла. Причинами преждевременного выхода из строя шаровых опор являются:

повреждение пыльников, вследствие чего внутрь конструкции попадает влага и грязь;

• отсутствие смазки внутри опоры;
• высокие динамические нагрузки при езде по бездорожью.

Определить, что шаровая опора вышла из строя можно по следующим признакам:

• стук в передней подвеске во время движения по неровной дороге;
• затрудненный поворот руля, сопровождающийся скрипом;
• «виляние» управляемых колес при движении, вибрация в рулевой рейке, и как следствие, неравномерный износ шин.

Как самостоятельно определить неисправность

Если в вашем автомобиле обнаружились признаки неисправностей шаровых опор, проведите их диагностику. В домашних условиях сделать это можно двумя способами, но лучше подойти к этому вопросу комплексно, применив их по очереди.

Для начала рассмотрим наиболее точный метод. Чехол оригинальной ВАЗовской шаровой имеет технологическое отверстие внизу, через которое нужно замерить расстояние между поверхностью чехла и краем шарообразной поверхности пальца. Сделать это можно при помощи специального глубиномера или обычного тонкого стержня и линейки. Если глубиномер входит в опору более чем на 11,8 мм, опору пора менять.

Следующий способ заключается в определении величины люфта между пальцем и чехлом без всяких инструментов. Нужно просто коснуться рукой одновременно корпуса опоры и пальца, и расшатать переднюю часть автомобиля. Если люфт присутствует, вы обязательно его почувствуете.

Нужно ли менять шаровые опоры, и когда это делать

Средний ресурс шаровых опор для ВАЗ 2107, в зависимости от их качества и условий эксплуатации, составляет 30-100 тыс. км пробега. Если автомобиль прошел 100 тыс. км, и опоры о себе не заявили, все равно их лучше заменить. Также замена необходима и при появлении любых признаков неисправности.

Несвоевременная диагностика и замена этих элементов подвески приведет к тому, что в один прекрасный момент колесо или колеса автомобиля попросту вывернутся наружу, и уложат машину на «брюхо». В этом случае придется ремонтировать всю подвеску.

Сколько стоят шаровые опоры, и во сколько обойдется их замена

В случае неисправности одной шаровой, рекомендуется замена и всех остальных. Цены на комплект опор в зависимости от производителя могут варьироваться от 1100 до 3000 рублей

При выборе комплекта обращайте внимание на изготовителя, и не экономьте. Каталожный номер оригинальной верхней шаровой опоры для ВАЗ 2107 – 21012904192, для нижней – 21012904082

Стоимость замены 4 шаровых на СТО – от 800 рублей.

Демонтаж и установка верхней шаровой опоры

Выкручиваем гайку крепления шарового шарнира к кулаку. Мешать ничего не будет, откручиваем её полностью. Устанавливаем съемник и распираем его. Молотком и наставкой выбиваем палец из кулака.

Снимаем ступицу с пальца и отводим в сторону. Откручиваем крепежные болты от рычага.

До замены верхней шаровой опоры ваз 2107 её нужно тоже обслужить. Снять пыльник и положить под него дополнительную смазку.

Установку производим в обратной последовательности.

Закручиваем болты крепления к рычагу. Шляпки болтов должны смотреть вниз в сторону пыльника. Если поставить шляпками вверх, то можно порвать его.

Так же, как и с нижним шарниром, при затягивании гайки, палец верхней опоры может прокручиваться. Есть выход из положения.

Ставим под нижний рычаг брусок. Устанавливаем между верхним рычагом и отбойником ключ и опускаем автомобиль.

Подобным образом меняем шаровые опоры на ваз 2107 с другой стороны. Все болтовые соединения перед закручиванием нужно смазывать, чтобы они не заржавели. При последующих заменах открутить их не составит труда.

Для наглядности смотрите видео замены шаровой опоры ваз 2107:

Как собственноручно поменять шаровые опоры на классике на примере ВАЗа 2107

Начнем с того, почему так важно, чтобы замена шаровых опор 2107 была произведена вовремя. Дело в том, что она изнашивается от регулярной езды по очень плохим дорогам, которые обычно встречаются в пригороде. Если вовремя не заметить характерного постукивания где-то около передних колес, то рано или поздно придется торчать в глубокой гадкой луже на каком-нибудь перекрестке, ибо, въехав в эту лужу, старая испорченная опора просто не выдержит, и тогда выбраться спокойно вы вряд ли сможете

Стоит отметить, иногда опоры выскакивали даже без «предупредительных сигналов». Поэтому когда производите какой-либо самостоятельный ремонт автомобиля, даже если он совсем незначительный, проверьте лишний раз состояние шаровой, а заодно и смежных с ней деталей

Если вовремя не заметить характерного постукивания где-то около передних колес, то рано или поздно придется торчать в глубокой гадкой луже на каком-нибудь перекрестке, ибо, въехав в эту лужу, старая испорченная опора просто не выдержит, и тогда выбраться спокойно вы вряд ли сможете. Стоит отметить, иногда опоры выскакивали даже без «предупредительных сигналов». Поэтому когда производите какой-либо самостоятельный ремонт автомобиля, даже если он совсем незначительный, проверьте лишний раз состояние шаровой, а заодно и смежных с ней деталей

Осторожность никогда не повредит

Также, важно уточнить, что нижние и верхние опоры относятся к разряду самых капризных из всех элементов ходовой «классики» ВАЗ 2107. И если большая часть основных деталей очень плохо поддается каким-либо повреждениям, то опоры, так скажем, требуют особого внимания. Поэтому если вы вдруг заметили люфт в одной из них, то не медлите, скорее приступайте к ремонту

Поэтому если вы вдруг заметили люфт в одной из них, то не медлите, скорее приступайте к ремонту.

Быстрая и безболезненная замена шаровых на ВАЗ возможна даже для новичка. Конечно же, человек с опытом справится гораздо быстрее и аккуратнее, но ведь опыта тоже нужно где-то набираться. Перед началом ремонта позаботьтесь о наличии таких вещей: два торцовых ключа на 13, съёмник шаровых опор, рожковый ключ на 22 и монтировка вместе с зубилом на крайний случай. Можно, также, захватить с собой и торцовые ключи на 12, 14, ибо стандартные гайки Ваз по какой-то причине могли быть заменены во время предыдущих ремонтов. Такое тоже случается.

Если в вашем арсенале не имеется съёмника шаровых опор и у вас нет ни времени, ни средств для его приобретения, то, в принципе, можно обойтись наставкой из мягкого металла и кувалдой. Однако этот вариант требует лучшей подготовки и более внимательного обращения, ведь работать кувалдой следует очень аккуратно, насколько это возможно, конечно.

Далее пошагово следуем инструкции:

1. Первым делом необходимо опустить колесные болты. После того, как автомобиль будет поднят домкратом, под кузов нужно установить страховку, и только потом снять колесо. Для этой роли подойдёт деревянный брусок, который завалялся у вас в гараже или любая другая прочная деталь нужного размера.
2. Выкрутите руль до упора в том направлении, с какой стороны вы собираетесь менять опору. Если это нижняя левая шаровая, то руль должен находится в крайнем положении слева.
3. Ключом на 22 открутите гайку шарового пальца . Не переживайте, что не можете выкрутить ее полностью, это особенность конструкции.
4. Распресовываем опору съёмником, только тогда сможет выкрутить гайку до конца. Иногда, правда, шаровой палец крутится вместе с гайкой, в таком случае его следует зафиксировать монтировкой. Если даже с монтировкой ничего не получается, то придется брать в руки зубило. Оно нужно для того, чтобы разрубить гайку. Иногда бывает достаточно просто сделать насечку. Если после этого она все равно не выкручивается, то рубим до тех пор, пока не поддастся. Потом гайку, конечно же, нужно будет заменить.
5. После того, как нам удалось справить с гайкой, необходимо открутить опору от рычага ключом на 13.

Если каждый раз перед установкой тщательно проверять все шаровые опоры, замена ВАЗ 2107 будет производиться гораздо реже, ведь, как правило, уровень износа детали полностью зависит от ее изначального качества и добросовестности производителя. Также не забываем менять пыльник, а также, дополнительно хорошенько смазывать опору.

Выбор шаровых опор для ВАЗ 2107

Главный элемент любой ШО — шаровой палец, от надёжности которого зависит эксплуатационный ресурс всего узла. Качественный шаровой палец должен удовлетворять следующим требованиям:

• палец должен изготавливаться только из высоколегированной стали;
• шар пальца должен в обязательном порядке подвергаться процедуре цементации (поверхностного упрочнения), а тело пальца должно быть закалено, а затем охлаждено в масле.

Другие элементы опор производятся способом холодной высадки с последующей термической обработкой.

Такая технология изготовления ШО довольно дорогостояща. Поэтому есть лишь несколько фирм, производящих качественные опоры для ВАЗ 2107. К ним относятся:

• Белебеевский завод «Автокомплект»;

• ПО «Начало»;

• Pilenga (Италия).

При выборе шаровых опор для ВАЗ 2107 следует остерегаться подделок. Таких изделий на рынке довольно много. Некоторые из них выполнены настолько качественно, что способны ввести в заблуждение даже специалиста. Единственным критерием, позволяющим отличить подделку от оригинала, является цена. Некачественные ШО стоят вдвое дешевле настоящих. Однако экономить на деталях, от которых в буквальном смысле зависит жизнь водителя, недопустимо.

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.

Шаровые опоры на последних версиях ВАЗ 2107 стали более компактными

Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

• корпуса;
• шарового пальца;
• пружины;
• пыльника.

Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.

В современных шаровых опорах пружины не используются

В дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:

• из конструкции исчезла пружина;
• стальной пыльник был заменён на пластиковый;
• неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
• ШО стали неразборными, то есть практически одноразовыми.

Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.

Причины выхода из строя шаровых опор ВАЗ 2107

Основные причины выхода ШО из строя следующие:

• Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются. В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.
• Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.
• Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.

  Через трещину в пыльнике в шарнир попадает грязь и стачивает поверхность шарового пальца

Признаки неисправности шаровых опор ВАЗ 2107

К основным признакам неисправности ШО ВАЗ 2107 относятся:

• Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.
• Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.

  Люфт в шаровой опоре приводит к раскачиванию переднего колеса, которое может на скорости развернуться

• Скрежет и скрип при повороте руля влево или вправо. Причиной является отсутствие смазки в одной из ШО (обычно из строя выходит только одна из опор).
• Неравномерный износ передних и задних шин. Это может произойти не только из-за неисправных ШО. Причиной неравномерного износа может стать неправильно выставленный развал и схождение колёс, недостаточное или избыточное давление воздуха в отдельных колёсах и т. п.

Это интересно: Где находится номер двигателя ваз приора

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Снятие и замена нижней шаровой опоры

Домкратом поднимаем автомобиль, устанавливаем упор, чтобы авто не сорвалось с него. Ставить его нужно либо под переднюю балку, либо под домкратник. Нельзя подпирать рычаг подвески, он должен остаться на весу. Устанавливаем под колесы противооткатные упоры для безопасности проведения замены.

Ключом на 22 срываем гайку крепления нижней шаровой опоры к поворотному кулаку. Выкручиваем её, насколько позволит выступ на сошке. Она полностью не выкрутится. Прогоняем её по резьбе несколько раз, открутив и закрутив до конца. Так мы полностью очистим резьбу от ржавчины и мусора.

Устанавливаем съемник между верхней и нижней опорой. Распираем его между пальцами. Тянуть его до «усеру» не нужно, можно сорвать резьбу на его гайках (их может быть две или одна в зависимости от конструкции съемника)

Важно создать достаточное напряжение между верхней и нижней шаровой

Молотком наносим несколько четких ударов по приливу на кулаке. Можно использовать длинную надставку (трубу) и по ней бить молотком. Упирать её нужно в прилив на кулаке.

Во время ударов будет видно, когда палец выскочит из конуса кулака. Это будет сопровождаться характерным металлическим звоном и посадкой нижнего рычага. Гайка пальца упадет на кулак и покажется палец.

Теперь появилось свободное место для выкручивания полностью крепежной гайки. Берем ключ на 22 и откручиваем её до конца. Внутри её находиться пластиковая втулка, своего рода контргайка, если опора сильно разбитая, то гайка будет прокручиваться вместе с пальцем. Ничего страшного.

Есть 4 способа, как открутить прокручивающуюся вместе с шаровым пальцем гайку:

Устанавливаем монтировку между рычагом и ступицей или кулаком и пружиной подвески. Тянем её в сторону, чтобы заклинить палец в кулаке, откручиваем гайку.

Если есть клещи, то зажимаем ими палец через резиновый пыльник опоры. Он порвется, но вы все равно будет устанавливать новую шаровую, его не жалко. Одной рукой держим клещи, второй выкручиваем гайку.

Я раньше не знал о существовании первых двух вариантов. Поэтому для меня самым логическим способом было срубить гайку зубилом и молотком. По этой причине я потратил на замену шаровых ВАЗ 2107 два дня.

Последний вариант – обрезной машинкой срезают палец. У меня нет маленькой «болгарки» и таких же дисков. Этот вариант для меня не приемлим.

Снимаем полностью с пальца ступицу и отводим её в сторону. Ключами на 13 срываем и выкручиваем гайки крепления опоры к нижнему рычагу. Вынимаем из него старую шаровую.

Собираем в обратной последовательности. Перед монтажом новой нижней шаровой опоры её нужно обслужить. Существует несколько способов продлить жизнь опорам перед их установкой на автомобиль. Вкратце – снять пыльник и положить под него смазку, обильно смазав шар пальца. Количество смазки должно быть умеренное, чтобы не порвался пыльник.

Вставляем нижнюю шаровую в рычаг. Крепим её болтами и гайками

Важно чтобы болты смотрели шляпками вверх, а гайки закручивались снизу. Если перепутать, то выступающим концом болта можно разорвать пыльник во время работы подвески

Надеваем ступицу на палец. Смазываем его резьбу литолом, а лучше водостойкой смазкой. Закручиваем гайку ключом на 22.

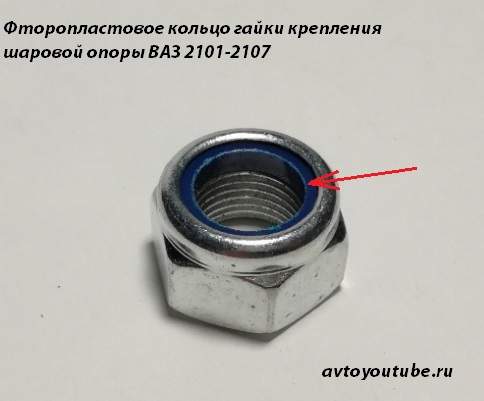

Закрутив до упора, гайка может начать прокручиваться. Это нормально, просто палец полностью не «сел» в конус поворотного кулака. Подкладываем под рычаг деревянный брусок и опускаем автомобиль. Под своей тяжестью палец полностью запрессуется в поворотный кулак, он заклинит в нем. Можно под рычаг подставить домкрат и им поднять машину. Так произойдет полная запрессовка пальца. Закручиваем гайку до упора, но без фанатизма, чтобы при последующей замене её можно было сорвать.

Процесс замены

Вначале необходимо приобрести соответствующие шаровые опоры. Самые лучшие — Трек «Чемпион». Цена: 2000 рублей за комплект. Следующее,что понадобится при замене — это съемник шаровых опор. С ним процедура заметно облегчается.

После этого, выполните следующий порядок действий:

1. Поднимите колесо и снимите его. Зафиксируйте машину от случайных падений.

2. Очистите гайки и болты шаровых от загрязнений и обработайте проникающей смазкой:

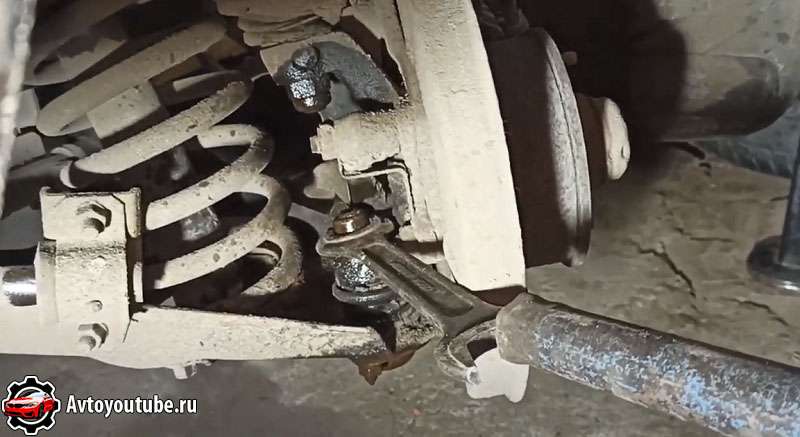

3. Ключом на 22 открутите гайку нижней шаровой не до конца:

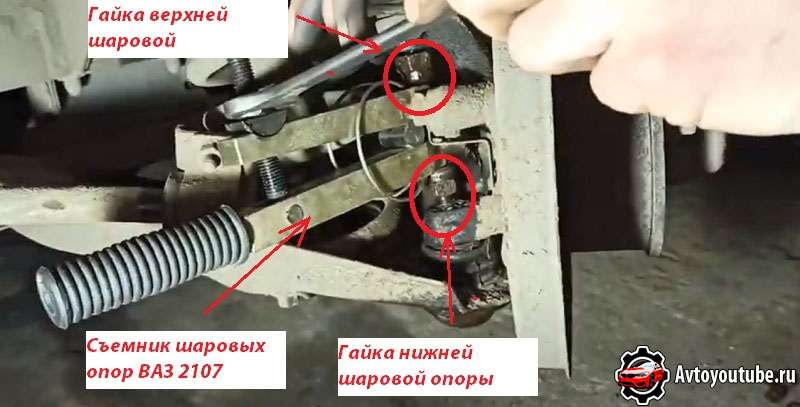

4. Установите съемник «солдатик» между двумя шаровыми:

5. Если под рычагом стоит домкрат, его можно убрать. При помощи съемника создайте напряжение между двумя шаровыми. Если болт съемника раскручивается туго, нанесите несколько ударов молотком по проушине поворотного кулака нижней шаровой. Нижняя шаровая должна «выстрелить».

6. Вытаскиваем съемник, открутите гайку шаровой до конца. Если проворачивается палец вместе с гайкой, то его нужно зажать при помощи слесарного зажима. После откручивании гайки, поднимите поворотный кулак и освободите от шаровой:

7. Открутите нижнее крепление шаровой — 3 болта и 3 гайки на 13. Извлеките старую опору и очистите посадочное место.

8. Под пыльник новой шаровой добавьте смазки литол24:

9, Установите новую шаровую опору:

Момент затяжки крепления шаровой к рычагу 20 Нм. Гайка крепления пальца к поворотному кулаку — 98 Нм.

10. Насадите поворотный кулак недо конца, чтобы наживить новую гайку:

По мере закручивания гайки,поворотный кулак можно насадить до конца. Гайку можно затянуть.

Аналогичным образом меняется верхний шаровой палец. Также при помощи съемника его нужно выдавить вверх, затем открутить гайку до конца и заменить его на рычаге. После этого он вставляется в поворотный кулак и затягивается гайкой на 22. Резьбовые соединения новых опор рекомендуем обработать медной смазкой.

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

• при движении со стороны колеса отчетливо слышны стук и скрежет, усиливающиеся при проезде через неровности дорожного покрытия;
• набор скорости сопровождается раскачиванием колесного диска в разные стороны;
• поворот руля сопровождается скрипом и скрежетом;
• неравномерный износ шин;
• ощутимая тяжесть при повороте руля;
• ухудшилась управляемость ВАЗ 2107;
• автомобиль стал неустойчивым, что особо заметно при преодолении неровностей дороги.

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

1. Поднять домкратом переднее колесо.
2. Выжать до отказа педаль тормоза и удерживать ее в таком состоянии до тех пор, пока не закончится проверка.
3. С силой покачать колесо в вертикальной плоскости. Движения следует делать первоначально вверх-вниз, а затем влево и вправо. Наличие наименьшего люфта говорит о том, что шаровой требуется замена.

Выявление люфта шаровой опоры

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

Поврежденный пыльник шаровой опоры

Меняем старые опоры на новые

Операция монтажа производится в обратной последовательности. Смазываем болты и гайки крепления литолом. Устанавливаем верхний и нижний шаровой шарнир в посадочное место в рычаге. Прикручиваем его болтами.

Надеваем ступицу на пальцы опор, фиксируем их гайками, предварительно смазав резьбу Литол-24. Закручиваем их до упора, они должны запрессовать их в конусы поворотных кулаков. При монтаже гайка может опять прокручиваться с пальцем, затянуть не получится.

Что делать, если при монтаже новых шаровых гайка прокручивает

Подставляем под нижний рычаг кирпич, бревно. Упираем верхний рычаг ключом или ручкой молотка в отбойник, как показано на скрине ниже, опускаем машину на домкрате, до тех пор, пока он не упрется в ручку молотка.

Продолжаем опускать дальше, смотрим на пальцы шаровых опор. Так как у рычага нет свободного хода, он зафиксирован под весом автомобиля, шаровые должны полностью запрессоваться в обоймы поворотных кулаков. Теперь дотягиваем гайки, они прокручиваться не будут.

Видео, как закрутить гайки при установке новых опор если, они крутятся вместе с пальцами:
