Замена шруса на ваз 2110 своими руками

Содержание:

Снятие и замена передних приводов на ВАЗ 2110,2111, 2112

Здравствуйте, сегодня мы расскажем, как самостоятельно можно снять и заменить передние привода на ВАЗ 2110,2111, 2112. Если при повороте руля в крайнее положение в движении издается хруст со стороны колеса, то значит Вам нужно менять ШРУC.

Вспомните не ударялись ли в последнее время нижней частью автомобиля обо что-то, ведь если у Вас не установлена защита двигателя, то вполне возможно, что погнулся привод, а от него разбился один из ШРУСов, а может и оба, в любом случае даже для замены ШРУСа удобнее будет, если привод будет снят.

Во время замены приводов коробка передач должна находится в нейтральном положении.

Перейдем к процессу снятия привода. Для начала расконтриваем гайку ступицы

Расконтриваем гайку ступицы

После этого откручиваем ее при помощи рычага и снимаем колесо.

Теперь снимите тормозной суппорт, чтобы он не мешал (главное, чтобы он не висел на тормозном шланге, подвесьте его за пружину) Привязываем тормозной суппорт

Далее откручиваем до конца гайку ступицы, откручиваем поворотный кулак и вынимаем ШРУС из ступицы

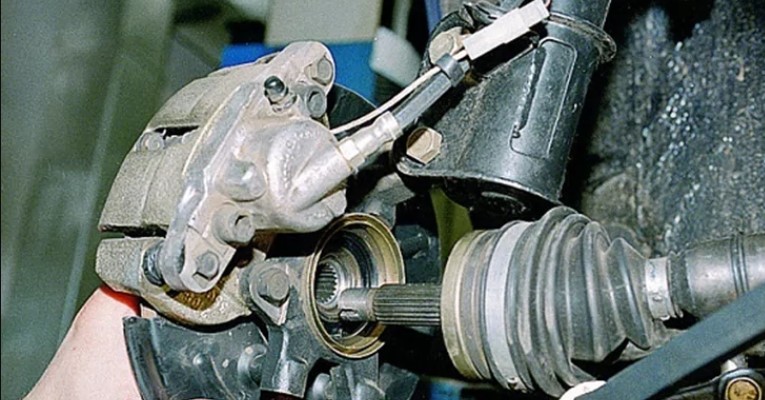

Вынимаем ШРУС из ступицы

Прежде чем высовывать ШРУС из коробки передач, нужно слить масло из МКПП.

После этого цепляем внутренний ШРУС монтировкой или чем-то еще и вынимаем его из коробки

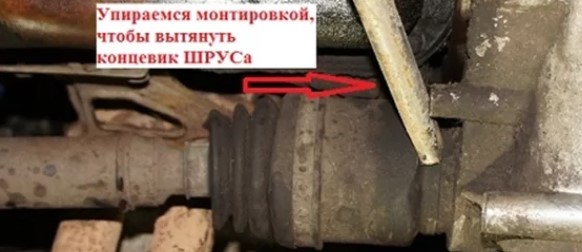

Вынимаем ШРУС из коробки передач

Если Вы собираетесь снимать сразу 2 привода, то сначала вставьте ШРУС с одной стороны, а потом снимайте ШРУС с другой стороны, чтобы валы были все время зафиксированы

Вставляем ШРУС в коробку передач

Перед установкой нового привода в сборе или с замененными ШРУСами одеваем стопорное кольцо на ШРУС и через доску вбиваем его в МКПП

Одеваем стопорное кольцо на ШРУС Вбиваем ШРУС в коробку передач

Собираем все в обратной последовательности и при необходимости проделываем ту же операцию с другой стороны.

Замена ШРУСа ВАЗ 2110 — пошаговая инструкция

Перед начало работы по замене необходимо все подготовить. Для этого зафиксируйте авто, включив четвертую скорость и затянув ручник. Установите противооткатные клинья под задние колеса, если таковых нет в наличии используйте бруски аналогичной формы. Снимите защитный колпак и открутите гайку ступицы, для этого используйте «плечо» (удлинитель) в виде трубы или монтировки, так вам будет легче откручивать. После того как «сорвете» ступичную гайку, приступайте к откручиванию болтов крепления колеса.

  1. Используя домкрат, вывесьте колесо на котором нужно заменить ШРУС.
  2. Для того, чтобы достать упорную шайбу гайки ступиц, открутите болты.
  3. После этого открутите два болта крепления нижней шаровой опоры поворотного кулака.
  4. Максимально выверните руль в противоположную замене сторону.
  5. Постарайтесь оттянуть поворотный кулак со стойкой, затем достаньте шлицевой конец наружной «гранаты» из ступицы. Извлеките внутренний ШРУС из коробки передач, используйте для этого монтировку.
  6. Зафиксируйте в тисках вал привода, после чего снимите с наружного и внутреннего ШРУСов хомуты. Выверните наизнанку пыльники, если заметите разрывы или трещины, то не церемоньтесь с их снятием — просто срежьте их ножом.
  7. Теперь постарайтесь сбить ШРУС ВАЗ 2110 с вала, для этого подойдет молоток и наставка и деревянная или бронзовая наставка.

Собирается «граната» в обратной последовательности, во время сборки рекомендуется заменить старую гайку ступицы, а после затяжки не забудьте законтрогаить ее край во избежание раскручивания.

  1. При установке внутреннего ШРУСа помните о пластмассовой заглушке, она устанавливается на конец вала.
  2. Прежде чем приступить к установке, позаботьтесь о необходимом количестве смазки. Установите новое стопорное кольцо на внутренний ШРУС, до того как будете устанавливать собранный механизм на автомобиль.
  3. После установки привода в коробку, его необходимо посадить в полуосевую шестерню до полной фиксации, для этого используйте легкие постукивания молотком по деревянной наставке, по периметру оси вала.

Теперь можно помыть руки и смело сказать, что замена ШРУСа ВАЗ 2110 своими руками — завершена! Следуйте инструкциям и ваш ремонт пройдет — «как по нотам». Самостоятельная замена ШРУСа ВАЗ — это реально, поэтому соберитесь с мыслями и приступайте к работе! Удачи!

Привод и внутренние гранаты

Во время движения автомобиля, возникающий шум в гранате может стать знамением ее повреждения. При малейшем наличии нестандартных шумов в данном механизме должна быть обязательно проведена на ваз 2110 замена внутренней гранаты. Данная часть весьма важна, так как износ деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупать новую гранату не радует автомобилиста перспективой траты денежных средств, гранату можно и не заменять. Для устранения шума, порой, достаточно поменять местами левую и правую деталь. В любом случае, замена внутренней гранаты на ваз 2110 может быть проведена своими силами.

Замена внешнего ШРУСа на 2110

Замена внешней гранаты на ВАЗ 2110 может стать серьезной проблемой, если под рукой нет некоторого специального инструмента. Однако, из каждой нестандартной ситуации есть нестандартный выход. О том, как поменять гранату на ВАЗ 2110 быстро и без затруднений – в статье.

  • Необходимые инструменты
  • Как заменить гранату без снятия
  • Типы хомутов пыльника
  • Заключение
  • Видео

Для начала, что такое ШРУС. Это правильное название гранаты, второе – это народное, из-за специфической формы детали. Внутри ее установлены 6 подшипников, на которых вращается внутренняя обойма. Поэтому крутящий момент на ступицу может передаваться под любым углом.

Инструменты для замены внешнего ШРУСа Лада 2110

Здесь есть несколько специфичных инструментов, без которых обойтись никак не получится. Для начала, нужна головка на 32, а так же огромный рычаг, чтобы открутить эту самую гранату.

Далее понадобится что-то наподобие обратного молотка. Вес груза порядка килограмма. Если его нет, то пойдем по второму пути, его опишем ниже. Еще понадобится приспособление для снятия и установки хомутов, либо клещи, либо просто отвертка, об этом поговорим немного позже.

Меняем гранату на ВАЗ 2110 без снятия привода

Устанавливаем новый пыльник. Делаем это очень аккуратно, желательно предварительно помылив шлицы. Основная проблема – это упорное кольцо, через него аккуратно перекидываем пыльник отверткой.
Теперь затягиваем внутренний хомут, накручиваем новую гранаты на молоток, после чего набиваем ее на место. Теоретически, это можно сделать молотком через старую гайку, сбить гранату молотком тоже можно, но есть риск повредить шлицы, с непривычки.

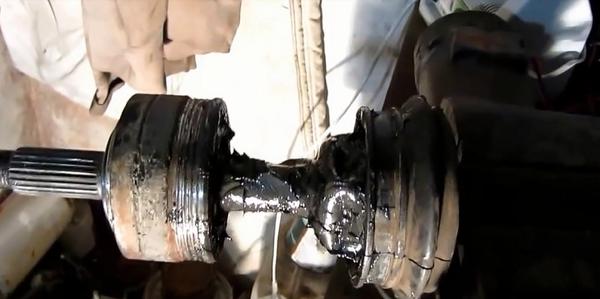

Берем смазку шрус, обычно он есть в комплекте

Выдавливаем его по кругу на шарики, отводя пыльник и выворачивая гранату.
Далее затягиваем хомут.
Собираем все в обратном порядке.
Очень важно так же сильно затянуть гайку и обязательно закернить её.

Виды хомутов на пыльнике ШРУСа

Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Третий тип

Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

Заключение о замене внешнего ШРУСа ВАЗ 2110

Итак, теперь несколько моментов, даже уточнений, которые напрашиваются из текста.

  • Перед установкой обязательно напихайте ШРУСа в гранату. Пока из-под шариков не полезет.
  • Не устанавливайте пыльник из комплекта. Они не ходят и 5000 километров, особенно зимой.
  • Не забывайте – ШРУСом не испортишь, выдавливайте весь тюбик из комплекта.
  • Перед снятием старой гранаты убедитесь, что шлицы такие же. Для этого вставьте новую гранату в ступицу.
  • Обязательно надежно устанавливайте хомуты. Это залог долговечности работы детали. Нет пыльника – нет гранаты.

Видео: замена внешнего ШРУСа 2110

Диагностика неисправности и необходимый инструмент для замены внутреннего ШРУСа ВАЗ 2110

Предназначение и принцип работы, возможные неисправности

Шарнир равных угловых скоростей модели автомобиля ВАЗ 2110 (сокращенно ШРУС) на протяжении всего периода эксплуатации находится под воздействием нагрузок, что приводит к выходу его из строя. Конструкция, отличается высоким уровнем качества, для его изготовления применяется качественная сталь, углеродистая, способная выдерживать нагрузки длительный период времени.

К причинам выхода из строя ШРУСа транспортного средства ВАЗ 2110 относится попадание внутрь различных элементов грязи, песка, что связано с утратой смазки и рано или поздно приводит к повреждениям, если эксплуатировать оборудование с порванным резиновым пыльником. В этом случае потребуется обязательная замена внутренней гранаты, которая выходит из строя и нуждается в контроле технического состояния, гарантировав долголетнюю эксплуатацию автомобиля модели ВАЗ 2110. Обнаружить необходимость в замене внутреннего ШРУСа ВАЗ 2110 можно, если слышен характерный хруст, вызванный наличием зазоров в механизме, инородными телами, приводящими к нарушению работоспособности.

Что понадобится в работе

Осуществляя замену внутреннего ШРУСа авто ВАЗ 2110, необходимо правильно подобрать оборудование и инструменты, без которых последующая работа невозможна. Ремонт узла не представляется возможным, потребуется только лишь его замена.

Для выполнения последующих операций, потребуется набор оборудования и инструментов:

  • Новая внутренняя граната, которая включает в себя хомут, смазку, позволит гарантировать последующую безотказную работу системы на протяжении длительного периода времени;
  • Подъемник, либо специальная смотровая яма с домкратом, потребуется для подъема и фиксации транспортного средства модели ВАЗ 2110, гарантирует безопасность в ходе выполнения работы;
  • Набор стандартных инструментов, посредством которых выполняется замена внутреннего ШРУСа. Включает в себя ключи, отвертки, плоскогубцы и многое другое, что потребуется в ремонте.

Замена вышедшего из строя оборудования

Замена ШРУСа транспортного средства ВАЗ 2110, расположенного на внутренней, а не внешней стороне, представляет собой простой процесс, потребуется выполнить несколько операций. Конструкция передает вращение от КПП к валу. Работа устройства влияет на безопасность движения, по этой причине обнаружение неисправности ШРУСа выполняется на высоком уровне от земли.

Выполняется операция замены на специальном подъемнике, смотровой яме, что связано с его расположением в нижней части транспортного средства, доступ нужен только в этом положении.

Предварительно потребуется выполнить следующие операции:

  • Зафиксировать транспортное средство, что выполняется посредством включения четвертой скорости и плотном затягивании ручного тормоза;
  • Установить противооткатные клинья точно под задние колеса автомобиля, можно вместо них использовать обычные бруски;
  • Смонтировать защитный колпак агрегата, после чего открутить гайку ступицы, для этого используется монтировка;
  • После демонтажа ступичной гайки приступить к откручиванию элементов крепления колеса автомобиля;
  • Вывесить колесо, на котором возникла необходимость в замене узла посредством домкрата.

После обнаружения узла в конструкции потребуется:

  • Открутить все шесть болтов, в результате агрегат будет удерживать в конструкции один фланец;
  • Открутить два крепежных болта нижней опоры кулака;
  • Выполнить поворот рулевого механизма в крайнее положение, агрегат выпадает сам по себе.

После того, как он выпадет, предстоит выполнить простой набор операций, а именно:

  • Съем пыльника, установленного в составе конструкции;
  • Снятие стопорного кольца;
  • Снятие шарнира, установленного на шлицах вала, чтобы не повредить другое оборудование;
  • Диагностика оборудования и всей системы;
  • Устанавливается агрегат обратно в предназначенное для этого место.

Что нужно помнить во время обратного монтажа:

  • На конец вала обязательно необходимо установить пластиковую заглушку;
  • Перед началом монтажа агрегата обеспечивается укладка требуемого количества смазки;
  • Установка стопорного кольца выполняется перед установкой механизма на транспортное средство;
  • После установки привода, он садится в шестерню до полной фиксации, что потребует использования молотка.

Для процесса не потребуется навыков и умений как в отношении других агрегатов. Однако для высокой гарантии выполняемых работ необходимо обратиться к квалифицированным специалистам, в автосервис, где отнесутся к выполнению работы максимально ответственно. Таким образом, получается высокая гарантия надежности качества обслуживания транспортного средства.

Что понадобится в работе

Осуществляя замену внутреннего ШРУСа авто ВАЗ 2110, необходимо правильно подобрать оборудование и инструменты, без которых последующая работа невозможна. Ремонт узла не представляется возможным, потребуется только лишь его замена.

Для выполнения последующих операций, потребуется набор оборудования и инструментов:

  • Новая внутренняя граната, которая включает в себя хомут, смазку, позволит гарантировать последующую безотказную работу системы на протяжении длительного периода времени;
  • Подъемник, либо специальная смотровая яма с домкратом, потребуется для подъема и фиксации транспортного средства модели ВАЗ 2110, гарантирует безопасность в ходе выполнения работы;
  • Набор стандартных инструментов, посредством которых выполняется замена внутреннего ШРУСа. Включает в себя ключи, отвертки, плоскогубцы и многое другое, что потребуется в ремонте.

Основные неисправности

К самым распространенным поломкам гранаты можно отнести: выход из строя в процессе загрязнения и по причине износа детали (окончании эксплуатационного срока или брака).

Неисправная граната может сама выдать свое неудовлетворительное состояние в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова. Но в этом случае придется покупать новую деталь, а ведь можно гораздо раньше (на этапе повреждения чехла) заметить неисправность и предотвратить серьезный ремонт.

Существует несколько способов для выявления поломки:

  • покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
  • вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

ШРУС от попадания в него грязи, выводящей деталь из строя, защищают пыльники. Но их срок работы не вечен, необходим регулярный осмотр этих деталей (каким образом описано выше), чтобы предотвратить более серьезную поломку гранаты.

При эксплуатации автомобиля с неисправным шарниром, он же ШРУС, велика вероятность его разлома пополам. В этом случае транспортное средство невозможно будет использовать. А значит потребуется ремонт и скорее всего (если это случится на дороге) не дешевые услуги эвакуатора.

Рекомендуется своевременно производить замену гранаты, во избежание неприятных ситуаций.

Внутренний ШРУС обойдется в среднем в 1500 рублей, внешний – 1300 рублей. За пыльники попросят около 150 рублей каждый. Замена пыльников обойдется гораздо дешевле.

Замена ШРУСОВ в автосалоне обойдется в 1200 рублей (по 600 рублей за каждый).

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Автомобиль рекомендуется загнать на смотровую яму или эстакады, поставить на ручник, включить передачи и подпереть задние колеса противооткатными фиксаторами для обеспечения безопасности при ремонте.

Вооружаемся следующими инструментами: ключи на 17,19, головка на 30 и 13-17, монтировка, баллонный ключ, вороток, подъемник (домкрат), смазка и плоскогубцы.

Оба шарнира и внутренний, и внешний располагаются на валовом приводе, а значит замена их идентична и суть ее добраться до этого самого привода.

  1. Сзади на защите картера выкручиваем две гайки ключом на 19, спереди тоже две, но ключом на 17.
  2. Сливаем немного масла (меньше половины) с коробки.
  3. С необходимой стороны срываем баллонником колесные болты.
  4. Выкручиваем гайку внешней гранаты с помощью головки на 30.
  5. Осуществляем подъем транспортного средства посредством домкрата.
  6. Снимаем колесо, открутив его перед этим.
  7. Находи болты на ступице, крепящие ШРУС и выкручиваем их с помощью ключа на 13 (всего два болта).
  8. Отодвигаем ступицу монтировкой от реактивных тяг.
  9. Достаем палец гранаты из ступицы, для этого тянем стойку на себя.
  10. Убираем в сторону валовый привод.
  11. Теперь необходимо вытащить внутренний шарнир из коробки. Для этого открываем капот и используя монтировку, вставленную между деталей, осуществляем ее рывок в сторону коробки. ШРУС должен сдвинуться с места, в противном случае повторяем действие. Как только получилось, опускаемся к арке колеса и извлекаем валовый привод с двумя ШРУСАМИ.
  12. Снимаем с шарниров хомуты (большие и малые) защитного чехла. В случае обнаружения повреждения пыльников производим их замену, если состояние удовлетворительное – отодвигаем их в сторону.
  13. Молотком с силой ударяем по внутренней обойме внутренней гранаты, добиваясь того, чтобы она слетела. Аналогичны действия повторяем, с другой стороны.
  14. С валового привода снимаем старые кольца, одеваем новые и пыльник.
  15. Устанавливаем новый шарнир с помощью молотка и смазываем его и пыльник смазкой.
  16. С помощью хомутов производим фиксацию защитного чехла на гранате и валу. Со второй деталью проделываем тоже самое.
  17. Привод вала забиваем в коробку, предварительно накрутив на ШРУС гайку.
  18. Осуществляем сбор запчастей в обратной последовательности.

Как осуществить процесс замены шруса

На ваз 2110 требуется замена шруса, поскольку ремонт детали не возможен. Оптимальным решением является приобретение новой конструкции и ее установка вместо старой. Предварительно, рекомендуется ознакомиться с инструкцией и какие инструменты нужно подготовить, чтобы допустить минимум ошибок.

Далее можно приступать к работе, используя следующий порядок:

  1. Чтобы организовать замену внешнего или внутреннего шруса ваз 2110, понадобиться поднять машину. Если ремонт планируется делать в собственном гараже, то предварительно подготовить подъемник или должна быть яма, поскольку он располагается в нижней части конструкции
  2. Фиксация авто. Включить четвертую передачу и поставить ручной тормоз в упор
  3. Если машина загоняется под яму, то необходимо поставить клинья, либо бруски для блокировки колес
  4. Осуществить демонтаж защитного колпака и избавиться от гайки в ступице
  5. Избавиться от ступичной гайки, отвинтить крепежи, фиксирующие колеса
  6. Поднять колесо, где осуществить снятие шруса на ваз 2110. Рекомендуется использовать домкрат
  7. Освободить конструкцию от шести болтов. В результате поддержка будет осуществляться посредством фланца
  8. С нижней стороны опоры необходимо избавится от двух болтов
  9. До упора повернуть руль рукой, деталь выпадет самостоятельно
  10. Потребуется снять пыльник, который является составной частью гранаты
  11. Изъять стопорное кольцо
  12. Демонтировать шарнир с вала. Это поможет избежать механического повреждения других элементов
  13. Проверить систему, чтобы узнать, требуется ли замена пыльника наружного шруса ваз 2110
  14. Теперь можно заняться внутренним шрусом на ваз 2110 и сделать замену.

Общие рекомендации

Очевидно, что внутренний шарнир не может быть демонтирован без поднятия конструкции автомобиля, так как требуется демонтаж колеса. Это реально сделать только при фиксации автомобиля на весу. Некоторые мастера рекомендуют сливать масло перед подобным ремонтом, но не стоит этого делать. Выполнение замены по инструкции позволит обойтись без слива. Замену сальника ШРУСа также рекомендуется произвести вместе с шарниром. ШРУС меняется отдельно без замены пыльника и сальника только в тех случаях, когда имеется функциональный запас, и износ ШРУСа больше выражен, чем других конструкционных элементов. Обычно ремонт разбивают на два этапа, если нет возможности выполнить замену в полном объеме. Не забудьте заменить после сальник и пыльник, чтобы сохранить все вариации по сохранению уровня безопасности автомобиля.

Ознакомьтесь с видеоинструкцией по выполнению работ. На примере – меняется граната и ступица до полного выхода из строя механизма.

Источники

  • ladaautos.ru/vaz-2110/kak-delaetsya-zamena-vnutrennego-shrusa-vaz-2110.html
  • drive2.ru/l/7210376/
  • vazweb.ru/desyatka/hodovaya/zamena-vnutrennego-shrusa.html

Замена ШРУСа на автомобилях ВАЗ своими руками

Вращение от КПП передается на передние колеса ВАЗ 2108-2115 посредством 2-х приводных валов, в устройстве которых используются ШРУС – шарниры равных угловых скоростей. Они способны передавать вращение без потерь даже при угле между элементами вала до 70°.

Устройство ШРУСа

Данный узел состоит из шариков, сепаратора, наружной и внутренней обоймы. Шарниры держатся на валу за счет шлицов и стопорных колец.

Когда выполнять замену

Чтобы эта деталь работала достаточно долго, в нее не должны попадать песок, грязь и пыль. Загрязнения значительно ускоряют износ и сокращают срок службы узла. Но для защиты от этого предусмотрен пыльник, который относительно быстро может прийти в негодность. Поэтому своевременная замена пыльника позволит долго сохранять ШРУС в работоспособном состоянии.

Необходимый инструмент и запчасти

Перед ремонтными работами нужно приобрести новый ШРУС, пыльник, хомуты и смазку ШРУС-4. Также необходимо подготовить следующий инструмент:

  • ключи и головки наиболее популярных размеров;
  • специальный съемник шаровых опор и рулевых тяг;
  • деревянный либо резиновый молоток;
  • домкрат;
  • нож;
  • смазка WD-40;
  • сухие тряпки.

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

  • Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.
  • С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

  • Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
  • Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

  • Откручиваем до конца гайку приводного вала.
  • Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.

Процесс сборки

При сборке внешнего ШРУСа необходимо выполнить следующие действия:

  1. Надеваем на вал резиновую деталь.
  2. ШРУС (новый или очищенный) набиваем на вал до того момента, пока деталь не зафиксируется стопорным кольцом.
  3. В шарнире и пыльнике размещаем свежий смазочный состав.
  4. Надеваем пыльник на наружную обойму.
  5. Удаляем лишний воздух из пыльника, для чего можно поджать его рукой.
  6. Закрепляем пыльник с помощью хомутов.

Затем привод ставится на место, ступица зажимается гайкой. Также необходимо поставить обратно наконечник рулевой тяги, опору и колесо. Далее уже можно опустить домкрат и зажать гайку, фиксирующую привод. Для предотвращения ее самостоятельного откручивания гайку следует накернить.

Особенности ремонта внутреннего ШРУСа

Для замены внутреннего ШРУСа необходимо полностью снимать привод, для чего сначала отсоединяют наружный шарнир без последующего демонтажа. Далее с помощью монтировки извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, а потом двигаем им как рычагом.

Дальше процедура замены узла будет аналогична действиям при ремонте внешнего шарнира. Внутренний ШРУС необходимо правильно завести в коробку передач. Рекомендуется вставить деталь в ступицу, с помощью которой толкающими движениями узел заводится на свое место. Но также возможна забивка уже собранного вала киянкой или деревянной наставкой и молотком. Шарнир обязательно должен зафиксироваться стопорным кольцом.

На завершающем этапе все снятые детали устанавливаются обратно. На этом замена ШРУСов считается выполненной.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Выводы

На этом работу по замене ШРУСА можно считать законченной. Если есть навыки, с нею можно справиться и самостоятельно.

На ремонте у нас находится автомобиль ВАЗ 2110, 2004 года выпуска, пробег 185 тыс. км. , захрустел правый передний ШРУС, необходимо будет его заменить.

Покажем вам подробную фото и видео инструкцию как выполнить эту процедуру своими руками. Урок применим также для ВАЗ 2112, ВАЗ 2111.

Поднимаем машину, демонтируем колесо. Откручиваем гайку привода, она под ключ или головку на 30: Выкручиваем два болта на 17, которые крепят шаровую опору:

Снимаем пыльник с гранаты, для этого плоской отвёрткой сбиваем хомут крепления:

Далее мы будем использовать съёмник для ШРУСА:

Можно также использовать для этих целей обратный молоток. Вытаскиваем гранату, тщательное очищаем посадочное место от старой смазки при помощи очистителя карбюратора. Берём новый ШРУС, у нас он фирмы ZEKKERT, номер для заказа GS-3263 (в комплекте есть пыльник, смазка 90 гр. внутренние и наружные хомуты, стопорное кольцо). Пыльник будем оставлять от старой гранаты, так как он полиуретановый, а на новой детали сделан из резины, при заказе учитывайте этот момент. Переворачиваем новый шрус, втыкаем тюбик со смазкой, смазываем его, на это должно уйти примерно половина тюбика, остатки выдавливаем в пыльник:

Если у вас есть под рукой ещё какая нибудь смазка для гранаты, смело можете её добавить. Вставляем шрус на место, заталкиваем силой рук, затем подтягиваем пыльник и одеваем на него хомут. Смазываем гранату медной смазкой и заводим его в ступицу:

Наживляем и закручиваем гайку привода, подсоединяем шаровую опору. По времени работа в общей сложности вышла менее 30 минут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
