Покрасочная камера для автомобилей

Рассчитываем и подбираем оборудование самостоятельно

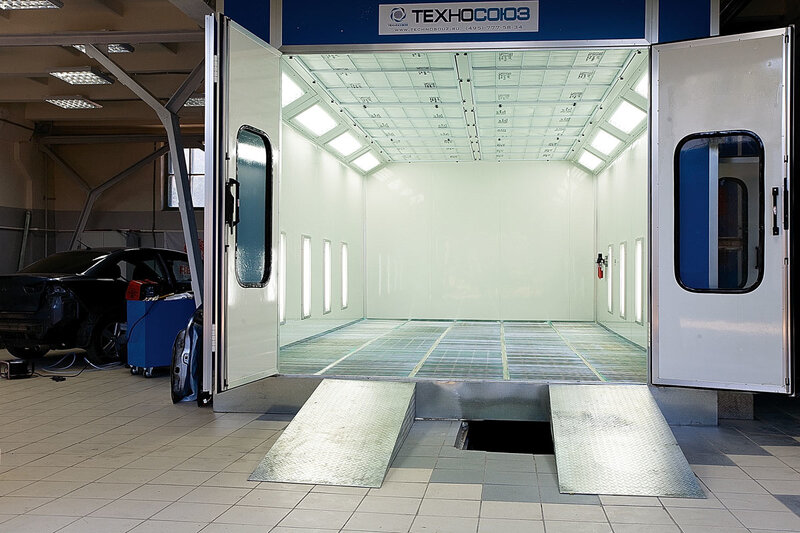

Приступая к самостоятельному расчету и оборудованию покрасочной камеры, следует рассмотреть их общий вид и принцип работы, приведенный в автомастерских. Так, окрасочная камера – это утепленный бокс, который имеет встроенное в стены и потолок освещение и группу воздушных фильтров. Этот бокс также оснащен въездными воротами, а еще внешним блоком с системой вентиляции для нагрева воздушной массы в автоматическом режиме. Этот блок по подготовке и подогреве воздуха может размещаться как внутри, так и снаружи помещения, что создает дополнительное пространство и облегчает процесс покраски автомобиля.

Размер покрасочной камеры играет большое значение!

Каждая покрасочная камера индивидуальна и ее размеры зависят от количества покраски в день, качества проводимых работ и материальных средств, вложенных в ее постройку и эксплуатацию. Однако, стандартными размерами для любого покрасочного помещения считают так: средняя длина -6,9 метров, в то же время ширина -3,9 метра, и соответственно высота -2,7 метра. Увеличение объема такой камеры способствует повышению ее стоимости, так увеличение, например, длины на1 метрпомещения влечет за собой повышение стоимости камеры на 40%. Согласно стандартам качества, на данный момент используют такие габариты покрасочных камер:

• 6,9 х 3,9 х 2,7;
• 6,9 х 4,0 х 2,7;
• 6,9 х 3,9 х 2,9;
• 7,5 х 3,9 х 2,7;
• 8,6 х 4,0 х 3,4.

Также важным моментом в оборудовании любой покрасочной камеры будет правильный выбор помещения для ее размещения и эксплуатации. Такое помещение должно быть нежилым, также может быть неотапливаемым. Так как любая покрасочная камера состоит из таких элементов как непосредственно покрасочная камера, генератор горячего воздуха и пульт управления с электрическим, часто автоматизированным контроллером, то ее размеры будут весьма габаритны и на примере смогут иметь следующий вид: 7-метровая окрасочно-сушильная камера будет иметь такие размеры, а именно высота помещения -3,5 метра, длина -9 метрови ширина -7,3 метров(например, такое разделение: 4,1 бокс + 1,7 блок с «мягким», так называемым соединительным воздуховодом +1,5 метра– это зона обслуживания блока). Также, такой блок можно разместить и за стеной в соседнем помещении, чтоб освободить дополнительное пространство для покраски и не стеснять движения специалиста-маляра.

Подбираем основание для покрасочной камеры!

Подбираем основание для покрасочной камеры!

Важно также взять во внимание и основание покрасочной камеры, которое может быть как бетонное, так и металлическое. Так, бетонное основание обеспечивает стабильный воздухообмен, надежность эксплуатации, и уровень основания покрасочной камеры при таком виде покрытия остается на одной линии с уровнем помещения. Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг.

Если говорить про металлическое покрытие, то его основная характеристика – это обеспечение так называемого «подиума» высотой300 мм, изначально это покрытие устанавливают на пол помещения, а потом уже на него монтируют покрасочную камеру. Въезд в покрасочно-сушильную камеру автомобилями производится через специальный трап, который создает эффект «ровного пола» и улучшает процесс покраски транспортных средств. Преимуществами такого покрытия являются его герметичность и стабильный воздухообмен в помещении, а недостатками – высота, которая в большинстве случаев в два раза меньше, чем глубина бетонного покрытия.

Такое основания покрасочной камеры дорогостоящее, однако окупает свою стоимость уже в первые месяцы эксплуатации, так как положительно влияет на качество покрасочного сервиса автомобилей.

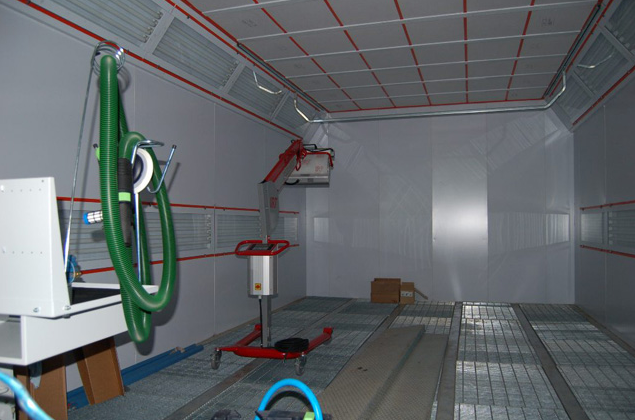

Обустройство внутреннего пространства

Каким именно материалом можно покрыть поверхности стен? На протяжении многих лет использовалась вагонка. Специалисты не рекомендуют применять подобный отделочный материал, так как он быстро и легко воспламеняется.

В большинстве случаев при отделке помещения используют нержавеющий металл и негорючие изоляционные материалы. Подобное сочетание позволяет:

• Обеспечить требуемую герметичность.
• Обеспечить высокую степень пожарной безопасности.
• Создать наиболее благоприятные условия для проведения работ.

Не стоит забывать о том, что в помещении запрещается использовать материалы, которые могут собирать пыль.

Кроме этого, уделяется внимание выбору краски, которая будет применяться для окрашивания стен и потолка. Рекомендуется использовать порошковую краску белого цвета

Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля.

Правильное освещение

Самодельная камера для покраски автомобиля также должна иметь профессиональное хорошее освещение. В большинстве случаев проводится установка ламп дневного освещения. По заявленным требованиям, степень освещенности покрасочной камеры должна соответствовать 600−1000 люкс. При этом источники света должна быть правильно размещены в помещении.

К особенностям правильной организации освещения помещения для покраски транспортных средств можно отнести нижеприведенные моменты:

Наиболее удачным местом для размещения источников света принято считать потолок и верхнюю часть стен. Для того чтобы исключить вероятность появления бликов на поверхности, проводится установка нескольких дополнительных ламп вдоль стены. Они также обеспечат требующийся уровень освещения нижней части автомобиля.
Для покрасочной камеры подходит гараж размерами не менее чем 4 на 6 метров. Слишком близкое расположение источников света от автомобиля может создать большое количество проблем.
Не стоит забывать о том, что лампы следует защитить от краски

Со временем большой слой капель краски существенно снизить прозрачность установленной защиты.
При подключении источников света рекомендуется уделить внимание их мощности. Проводка должна быть рассчитана на оказываемую нагрузку.

Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант.

Вентиляционная система

Для обеспечения благоприятных условий работы следует уделить внимание созданию качественной вентиляционной системы. Как ранее было отмечено, она должна быть с фильтром, проводить очистку воздуха внутри помещения и выводить туманные краски

В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

Создаваемая вентиляционная система должна обладать высокопроизводительным фильтром, который рассчитан на удаление из воздуха частиц пыли и краски. Рекомендуется проводить установку двухфазовых фильтров: они проводят удаление пыли с воздуха в два этапа, что и определяет высокую эффективность.

При проектировании системы учитывается и показатель производительности, под который подбирается фильтр с определенной пропускной способностью. Рекомендуемый показатель производительности вентиляции для покрасочной камеры составляет 20−25 см/с.

Фильтр, рассчитанный на очистку воздуха, который отводится с помещения, будет быстро загрязняться. Именно поэтому следует предусмотреть возможность его быстрой замены.

Важно правильно расположить приточную и отводящую систему, так как в некоторых случаях в камере может возникнуть эффект турбулентности. Кроме этого, слишком быстрое перемещение воздуха в камере может повлиять на прохождение лакокрасочных работ

Как правило, регулировка давления осуществляется через специальные отверстия.

При обустройстве малярной камеры уделяют внимание и равномерности распределения подаваемого горячего воздуха. Нельзя допускать перегрева поверхности, так как это приведет к ухудшению качества лакокрасочного покрытия из-за его неравномерного высыхания

​

“>

Покрасочная камера в гараже

1. Тщательный выбор помещения, которое можно переоборудовать под покрасочную камеру.
2. Выбор основания для нее.
3. Правильная отделка стен гаража.
4. Оборудование освещения, установка светильников и ламп.
5. Планирование системы вентилирования и ее организация.
6. Обустройство пола и элементов, которые выполняют функции фильтра.
7. Обеспечение безопасности камеры.

Большинство гаражей имеют бетонное основание, которое считается очень удобным для того, чтобы автомобиль въехал в камеру. Благодаря ему в помещении сможет проходить полноценный обмен воздуха. Металлическое основание также имеет свои преимущества, но для его создания понадобится собрать металлический каркас, который затем установить в камере. Автомобиль сможет выехать на него при помощи специального мостика.

Качество выполненной работы в значительной мере зависит от того, насколько хорошо освещена камера. Светильники располагают на боковых стенках так, чтобы освещение было равномерным. Автопокрасочная камера должна быть очень хорошо освещена.

специальное отопление покрасочной камеры

Использовать в процессе работы только лампы, которые установлены сверху на потолке или внизу – неправильно, поскольку это значительно ухудшает обзор всех поверхностей автомобиля. На стенах камеры необходимо установить дополнительные светильники

Все лампы должны быть устойчивыми и защищенными от любого неосторожного движения мастера. Светильники и лампы могут сильно нагреваться, поэтому лучше использовать люминесцентные лампы, или изолировать их при помощи дополнительного стекла

Люминесцентные лампы хорошо освещают помещение, обеспечивают идеальную цветопередачу и не образовывают ненужные блики. При этом больше популярность пользуются светодиодные лампы, несмотря на их повышенную стоимость.

Они имеют массу преимуществ: потребляют значительно меньше электроэнергии (как минимум в 3 раза), они безопасны, а эксплуатировать их можно, не беспокоясь за безопасность, достаточно длительное время. Оптимальной схемой освещения гаража, переоборудованного под покрасочную камеру, является установка длинных ламп, которые располагают в шахматном порядке. Освещение камеры должно быть не менее 600 люкс.

Во время работы над самодельной камерой необходимо придерживаться таких правил:

• Все приборы, которые используются для освещения и прочее оборудование должно быть защищенным от возможного взрыва.
• Все электрические приборы, используемые в процессе, необходимо заземлить.
• Стены лучше отделывать негорючим утеплителем.
• Система вентиляции не должна образовывать «мертвые зоны», вытяжки рекомендуется устанавливать в тех местах, где повышенный уровень накапливания паров краски и лака.

Полезное видео

Наглядно можно посмотреть про монтаж самодельной камеры для покраски автомобиля в гараже на видео:

Если рассматривать постройку и организацию покрасочной камеры в целом, то это достаточно интересный процесс. Тут все создается для вашего удобства, начиная с разработки проекта и до конечной отделки. Есть различные способы монтажа, многочисленные варианты материалов, а также оборудования. Есть где разгуляться инженерному гению.

И в итоге, все должно получиться в полном соответствии с нормами и требованиями, предъявляемыми к подобного рода предприятиям. И тогда все будет работать буквально как часы.

Предыдущая

Расчет вытяжки и схемы для монтажа вентиляции покрасочной камеры в гараже своими руками

Оборудование для окрашивания

Комбинезон и респиратор защитят от химических компонентов краски Для проведения работ по окрашиванию автомобиля вам потребуется приобрести набор малярного оборудования. Комплект, в который входит все для покрасочной мастерской, обойдется вам в 300-1000 долларов, в зависимости от функционального уровня агрегатов. В перечень необходимого оборудования входят компрессор, краскопульт и вспомогательные приспособления.

Компрессоры, исходя из конструктивных особенностей классифицируются на поршневые и винтовые:

• Поршневые компрессоры отличаются компактными габаритами, износоустойчивостью и низкой стоимостью, однако они имеют слабую продуктивность и требуют регулярного техобслуживания (замены сальников, клапанов и т.д).
• Винтовые компрессоры стоят дороже — их рационально выбирать если вы планируете заниматься покраской автомобилей профессионально, такие агрегаты подходят для реализации большего объема работ — они производительны и не склонны к перегреву.

Выполняя оборудование мастерской своими руками выбирайте компрессор мощностью от 2.5 кВт, с рабочим давлением в пределах 10 мПа и производительностью от 300 до 500 л/мин. В дополнение к компрессору приобретается фильтрующий блок для удаления масла и влаги из подающегося воздуха.

Пульверизаторы (краскопульты) рационально покупать со сменными соплами, поскольку для работы с разными красящими составами применяются сопла отличающихся размеров:

• Нанесение грунтовок — сопло 1.5-1.7 мм;
• Нанесение лака и акриловых красок — 1.4-1.5 мм;
• Нанесение биндера (при окрашивании перламутром и металликом) — 1.3 мм.

Краскопульт подбирается исходя из производительности используемого компрессора по параметру номинального расхода воздуха.

Выбирайте надёжные инструменты для покраски

Также вам потребуется:

• Шлифовальная машинка — для матирования поверхности кузова перед окрашиванием;
• Полировочная машинка — для финишной доводки нанесенного лакокрасочного покрытия.

Не забудьте и о приобретении малярной маски, поскольку нанесение лаков и красок сопровождается токсичными испарениями добавленного в них растворителя.

Оборудование для порошковой покраски: выбор и самостоятельное изготовление

Многие необходимые инструменты и приспособления можно изготовить своими руками. Это позволит значительно сэкономить, но потребует много сил и времени. Для получения оптимального результата некоторое оборудование рекомендуется приобретать.

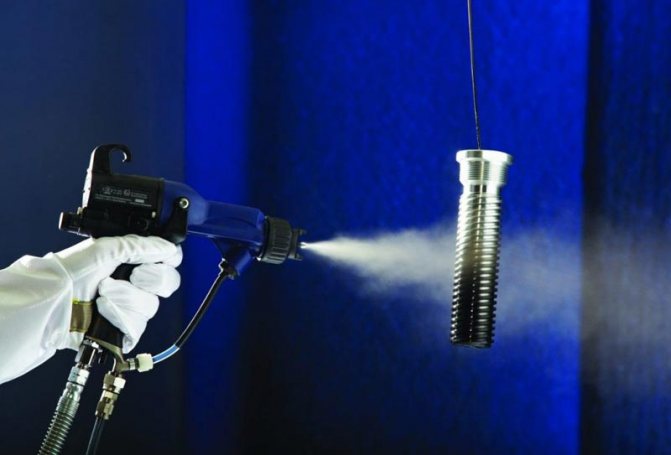

Распылитель

Распылитель является одним из важнейших инструментов, от качества напыления зависит то, каким получится покрытие. Поэтому лучше отказаться от самостоятельного создания приспособления и отдать предпочтение готовым вариантам. Принцип окрашивания заключается в том, что частички краски, проходя через пистолет, приобретают определенный заряд.

Прибор бывает двух основных видов:

1. Электростатический. В нем частички заряжаются от постороннего воздействия. С его помощью можно красить любыми видами порошковых составов.
2. Трибостатический. Этот вариант более простой, частицы приобретают заряд за счет быстрого вылета из сопла и трения между собой. Такой метод напыления требует соблюдения определенных условий, на качество покрытия оказывает влияние влажность. Также необходимо правильно рассчитать длину подсоединенного шланга, которая зависит от мощности компрессора.

• Интересный вариант – пистолет «Старт», особенно с серийным номером 50. Такая разновидность универсальна и сочетает в себе обе технологии нанесения краски. С этой целью прибор снабжается дополнительной трубкой для трибостатического напыления.
• Более доступным является «Лидер». Он позволяет выполнять работы в домашних условиях. Отличается небольшим расходом краски.
• Для профессиональных процессов и масштабного производства отличным решением будет оборудование марки «Тесла». Стоимость такой установки значительно превышает предыдущие варианты, но обеспечивает комфортный уровень работы.

Камера окраски

Покрасочную камеру можно изготовить самостоятельно, для этого не потребуются сложные материалы. Но многие мастера считают, что от этого участка можно отказаться. Действительно, если мероприятие проводится единожды, то достаточно подготовить удобное и чистое место, которое закрывается плотной полиэтиленовой пленкой. Но при постоянных работах такое приспособление будет нелишним.

Алгоритм создания камеры:

1. Сваривается каркас нужного размера, для этого используется металлический профиль. Если покраска будет проводиться в специальном помещении, то при наличии свободного места камеру делают стационарной. Создаваемый бокс должен быть достаточно просторным.
2. С внешней стороны профиль обшивается листами железа, с внутренней укладывается теплоизоляция. Необходимо добиться предельной герметичности, что позволит сохранить большую часть неиспользуемого порошка.
3. Для лучшего сбора краски пол рекомендуется сделать решетчатым.
4. Отдельно предусматривается принудительная вентиляция.

Упростить задачу можно, расположив покрасочный участок вдоль одной из стен помещения. Смежные поверхности обшиваются листами железа, место подвеса располагается на некотором удалении от стены, а под ним размещается контейнер для частичного сбора состава. Пространство закрывается плотным занавесом.

Именно печь – один из самых важных элементов при выполнении порошковой покраски. Она необходима для расплавления нанесенных на поверхность детали частиц состава. Важным условием является выбор оптимальной температуры. Суть процесса полимеризации заключается в том, что нагреть нужно не поверхность, а полностью изделие, которое подвергается обработке.

Изготовление печи

Изготовление такого устройства – не самая легкая процедура. Подробный алгоритм процесса включает несколько этапов.

Подготовка необходимого материала

Для создания печи потребуется:

• сварочный аппарат;
• болгарка;
• дрель с насадками по металлу;
• ножницы.

• плиты базальтовой ваты толщиной 100 мм;
• металлический профиль размером 5*2 см;
• оцинкованные листы стали;
• тангенциальный вентилятор;
• тэны (для камеры шириной и глубиной 100 см при высоте 200 см потребуется 12 шт.);
• термодатчики и блок контроля.

3 Из чего состоит покрасочная камера

Рассмотрим основные элементы, которые понадобятся в работе над покрасочным боксом. Требования к помещению мы рассмотрим детально в соответствующем разделе, но отметим, что нам подойдет практически любое строение, главное, чтобы оно подходило под размеры покрасочной камеры. При необходимости помещению можно будет вернуть и прежний вид, если в будущем потребуется его использование не по малярному назначению. Но перейдем непосредственно к оборудованию, которое необходимо для постройки покрасочной камеры своими руками.

Необходимо приобрести (или взять в аренду) следующее оборудование:

• воздушный компрессор (мощность, которая нам потребуется находится на уровне 8-12 атм). Выбирать нужно модель со встроенным ресивером (имеющим функции влаго- и маслоотделителя);

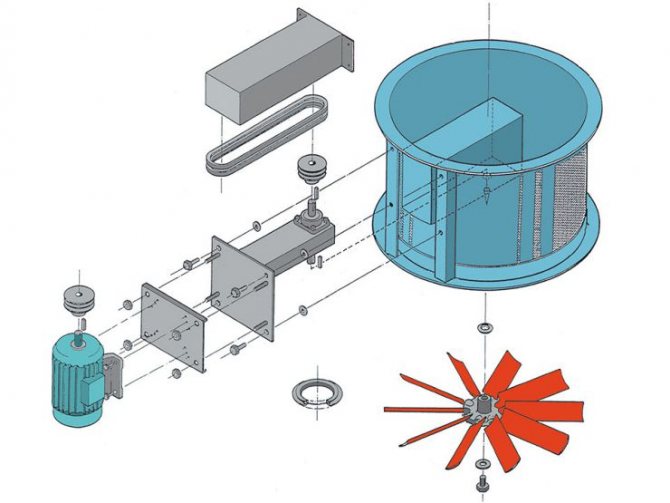

• 2 вентилятора. Один для нагнетания воздух в бокс, а второй для его выкачки;
• 4 осветительных галогеновых прожектора (мощность — 1,5 кВт), но можно рассмотреть и вариант установки специальной тепловой пушки, выполняющей роль сушки;
• гидрофильтры на тканевой основе;
• от 3-х и более светильников на диодах (их необходимое количество зависит от размеров помещения);
• от 6 и более люминесцентных ламп удлиненного типа;
• армированную полипропиленовую пленку.

Преимущества и функциональные особенности покрасочного бокса

Покрасочные боксы для работы с автомобилями имеют ряд исключительных преимуществ, в сравнении с обычным боксом или покраской в необустроенном гараже. Профессиональная конструкция устроена уникальным образом, полностью исключающим проникновение внешних раздражителей (пыль, мусор) внутрь помещения. Это позволяет создать ровный и глянцевый малярный слой.

Одно из главных качеств покрасочной камеры для авто – возможность самостоятельного обустройства.

Для этого не требуются специальные условия, достаточно соблюдать стандарты строительства и строго придерживаться правил пожарной безопасности.

Самодельная или автоматическая система управления режимами

С автоматической системой управления процессами стоит разобраться еще на стадии проектирования помещения. Наличие ее дает ощутимые преимущества. Автоматизация прекрасно позволяет улучшить всю схему работы и значительно ускорить процесс при повышении его качества. Но и на бюджет всего предприятия это может существенно повлиять.

Однако вы получаете более совершенную систему, в которой все направлено на облегчение трудоемких операций. И если собрались это сделать, то нужно изготавливать панель пульта из материалов, которые устойчивы к действию различных веществ. Кроме того, он должен быть доступен каждому работнику, не путаться под ногами, быть точно на своем месте. Все операции с него – обязательно простые и легко воспринимаются обычным человеком без особой специальной подготовки.

Можно также добавить таймер, который контролирует все режимы работы. С его помощью можно добиться того, что все процессы будут происходить буквально с точностью часового механизма. Все надежно, быстро, четко и выверенно.

Автоматизация – вещь полезная, но стоит подумать и о том, чтобы легко переходить по необходимости в ручной режим работы. Не всегда операции можно доверить автоматике. Ряд их стоит выполнять вручную для повышения качества. А для этого все процессы должны иметь две системы управления, как автоматические, так и ручные. Причем переход от одной формы работы к другой осуществляется быстро, удобно и без проблем.

5 Освещение это важно

Свет играет очень важную роль в процедуре покраски авто. Соответственно, к системе освещения бокса нужно подойти очень серьезно. Согласно требованиям, к системе освещения в покрасочной камере, свет должен быть яркий, без бликов и теней. В то же время уровень яркости не должен вызывать дискомфорт глаз человека. Оптимальной нормой освещенности, по заявлению экспертов, является диапазон 600-1000 лк. Самым популярным решением, используемым в покрасочных боксах, являются люминесцентные лампы дневного освещения. При монтаже их устанавливают на потолке помещения, а для лучшего обзора низа автомобиля несколько ламп может быть размещено вдоль стен. Отметим, что можно приобрести люминесцентные лампы со взрывобезопасным предохранителем, как еще один механизм защиты от пожароопасных ситуаций.

Также популярностью пользуются светодиодные светильники. У этого решения даже есть ряд преимуществ перед люминесцентными лампами:

• экономия электроэнергии;
• качество освещения не уступает лампам дневного света;
• низкие температуры при работе светильников;
• долгий срок эксплуатации;
• простота конструкции.

Из минусов светодиодных светильников можно выделить их более дорогую цену, но данное решение оправдывает каждую вложенную копейку.

Автомобильная покрасочная камера

Бизнес на автомобилях

Как это ни досадно, но автомобильные аварии на наших дорогах не редкость. Машины после них нуждаются в кузовном ремонте. Он заключается в рихтовке и покраске. Если первую операцию можно делать в обычной мастерской, то окрашивание кузова проводят только в специальных помещениях. Они называются покрасочными камерами. В них устанавливают все необходимое оборудование. Камера для покраски автомобилей построенная своими руками имеет сравнительно небольшие размеры. Они бывают мобильные и стационарные.

Зарегистрируйся на бесплатный марафон

Как создать пассивный доход за 4 дня

Марафон на котором вы создадите пассивный доход в прямом эфире с нуля и узнаете конкретные стратегии инвестирования в квартиры, дома, гаражи, автомобили и даже доходные сайты

Ценовая политика на готовые конструкции самая разная. Самая дешевая камера — 300 тыс. рублей, а дорогие конструкции стоят 2-3 миллиона рублей. Поэтому начинающие предприниматели часто сооружают их самостоятельно.

Что нужно для изготовления покрасочной камеры?

Покрасочная камера – это часть технологии, поэтому к ней предъявляются особые требования:

Для строительства такой конструкции своими руками понадобятся:

1. сама камера;
2. вентиляционная система;
3. система фильтров;
4. генератор тепла;
5. стальные листы или вагонка для обивки стен;
6. решетка для пола.

Обычный гараж вполне подойдет для такого помещения, но его нужно немного доработать своими руками. Отопление туда проводить не обязательно. Достаточно утеплить стены. Пол устилают бетоном. Он должен быть стойким к воздействию химических растворов. Для того чтобы машина беспрепятственно попадала в гараж, нужно сделать подъездные пути, так как пол в камере будет выше, чем уровень земли.

Чем нужно оснастить малярную мастерскую?

После того, когда камера будет готова, нужно купить оборудование для покраски авто. Представляем вашему вниманию краткий перечень арсенала профессиональных малярных мастерских:

Это конечно же еще не все. Чтобы понять, что нужно для покраски автомобиля, представим список требуемых материалов. На один легковой автомобиль приблизительно понадобится:

В начале процесса машина хорошо моется, нужные детали рихтуют, поверхность выравнивается. Грунтовка перед покраской наносится для того, чтобы заполнить все неровности, подготовить поверхность к нанесению основного слоя краски. Затем только в покрасочной камере наносят его и сверху всю окрашенную поверхность покрывают слоем лака. Далее все это сохнет, а затем полируется.

Ещё нюансы

Рассматривая оборудование для покраски авто нельзя забывать о качественном освещении. Для него используют лампы дневного света по нескольким причинам. Во-первых, они надежны в работе и прослужат долго. Во-вторых, такое освещение не образует блики. Качество покраски будет очень хорошо видно. Сила света должна быть на уровне 800-1000 люкс. Лампы устанавливаются не только на потолке, а и на стенах. Дополнительно обустраивают подсветку боковых частей автомобиля длинными лампами.

При оборудовании малярной мастерской нельзя забывать о безопасности. Нужно следить, чтобы все нагревательное оборудование было защищено кожухами. Электроприборы должны быть заземлены. В качестве утеплителя для стен нужно использовать негорючие материалы. Вентиляторы вытяжки лучше располагать подальше от скопления опасных лакокрасочных паров.

На все это обустройство, переоборудование и оснащение своими руками уйдет немало времени и сил. Однако маляру, решившему открыть свой бизнес, так будет проще начать. Со временем можно приобрести профессиональное оборудование и инструменты.

Специфика обогрева бокса: проектируем сушку

Сушка относится к обязательным элементам покрасочных камер. Для этого используются теплогенераторы, работающие на природном газе, отработанном масле или дизтопливе. Потребности каждой отдельной камеры могут быть различными. А на основании этого подбирается оптимальный вариант теплогенератора.

Важно, чтобы теплые потоки воздуха подавались равномерно. Это закладывается на стадии проектирования камеры

Иначе возникают участки перегрева, что дает неправильное высушивание лакокрасочного покрытия.

В ходе разработки проекта покрасочной мастерской оптимальным решением будет соединение систем управления теплогенератора-теплообменника, фильтров и вентиляции. Таким образом, мастер сможет быстро корректировать температурный и климактерический режим покрасочного помещения, климатические условия могут в процессе работы корректироваться с автоматического пульта управления, который располагается в самом удобном для маляра месте.

Система вентиляции и фильтров

Вентиляция в покрасочной камере своими руками – задание не из простых, поскольку требует проведения тщательных расчетов. Функции фильтров и системы вентиляции:

1. Подача свежего воздуха в помещение.
2. Забор воздуха, который уже отработан и чистого воздуха с улицы.
3. Выброс отработанного и уже очищенного воздуха из покрасочной камеры.

Вентиляция покрасочной камеры может быть нескольких видов:

• Одномоторная (воздух поступает сверху, а все пары краски опускаются вниз и выводятся через отверстия в полу).
• Двухмоторная (воздух поступает сверху, а отработанный воздух высасывается нижним мотором на улицу).
• Приточно-вытяжная (работает в режиме активной циркуляции воздуха с его постоянной фильтрацией и нагрева закачанного воздуха до 30С).

Вентиляция в покрасочной камере, под которую был переоборудован гараж, будет зависеть от того, какими материалами будет пользоваться мастер. Если планируется проведение стандартных работ – необходимо будет удалить около двух третей отработанного воздуха, который находится в верхней части помещения, поскольку это будет обеспечивать необходимый уровень безопасности для человека. Только после этого можно удалять нижние слои воздуха. Поэтому необходимо смонтировать вентиляцию приточно-вытяжного типа, вытяжка для покрасочной камеры в гараже при этом обязательна.

Вытяжные каналы должны быть установлены в нескольких местах, соединять их с остальными не нужно (в случае возможно поломки в негодность придет только одна вытяжка, а остальные будут работать исправно). При обустройстве системы вентиляции необходимо учитывать воздухообмен и рассчитать сечения воздуховодов.

система вентиляции

Воздухообмен – это величина, для определения которой необходимо учитывать количество людей, которые находятся в помещении, площадь гаража-покрасочной камеры и нормируемую кратность воздухообмена (если планируется полная окраска автомобиля — кратность должна доходить до 100 раз, ведь чем больше кратность – тем меньше токсичных веществ накапливается в воздухе и тем меньше вреда для здоровья человека). Все каналы вентиляции должны быть жароустойчивы и пожаробезопасны.

При переоборудовании гаража под покрасочную камеру начинать работы по установке вентиляционных систем нужно уже после того, как обшиты стены (с использованием вагонки или листов металла) и установлено правильное освещение. В полу гаража необходимо установить вытяжку, которая изготовлена на основе вентиляторов.

Затем при помощи нескольких тэнов под потолком нужно установить воздухозабор с тепловой пушкой. Из тепловой пушки воздух будет разводиться по всему периметру помещения к его центру при помощи воздуховодов. Тепловая пушка – большой вентилятор, который прогоняет закачанный воздух сквозь прогретые спирали. Если такая пушка будет изготавливаться самостоятельно, вместо спиралей можно использовать специальную нихромовую проволоку.

Входные и выходные отверстия системы вентиляции должны быть расположены таким образом, чтобы не получались «мертвые зоны» в помещении гаража. Все лакокрасочные материалы слишком быстро забивают установленные для очистки воздуха фильтры, поэтому лучше, если можно будет регулировать мощность подачи воздуха.

Чтобы воздушные фильтры дольше прослужили без замены, необходимо устанавливать двухступенчатые фильтры: первый будет удалять крупную пыль, второй – задерживать частицы лака и красок. Если вентиляционные каналы не слишком длинные, для вентиляции можно использовать и винтовые вентиляторы.

Они экономичны и имеют высокую производительность. Если же планируется использование центробежных каналов, необходимо также использовать всасывающий и нагнетающий воздух вентиляторы, чтобы не создавать статическое давление в гараже.

Правильно выполненные работы по установке системы вентиляции будут обеспечивать необходимый воздухообмен. Нужно тщательно спланировать все этапы постройки покрасочной камеры своими руками, чтобы впоследствии не пришлось исправлять допущенные ошибки.
